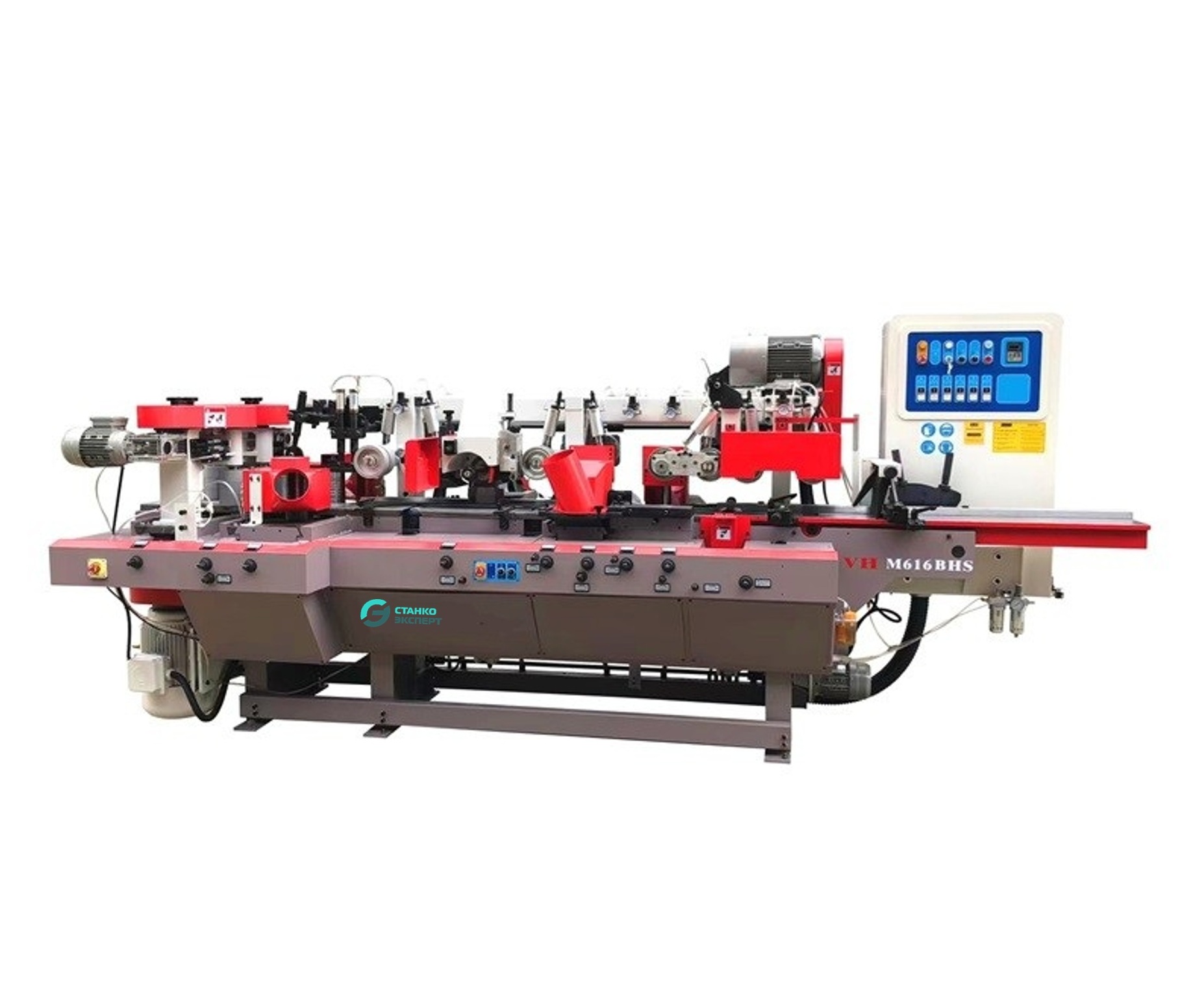

Четырехсторонний продольно-фрезерный станок с горизонтальным пильным узлом Woodpecker VH M-616BHS

  • Макс. сечение заготовки: 160 x 120 мм.
  • Количество шпинделей: 6 шт.
  • Скорость подачи: 6-36 м/мин.
  • Мощность: 56,55 кВт.
  • Масса: 3780 кг.

Преимущества

  • Литая станина
  • Инвертор на подачу в базовой комплектации
  • Осевая регулировка вертикальных шпинделей
  • Приводные ролики в столе, 2 шт.

Заказать

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать ЗИП Дополнительно

СХЕМА ОБРАБОТКИ:

НАЗНАЧЕНИЕ:
Станок для изготовления тарной доски. Предназначен для продольного четырехстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей распиловкой калиброванной заготовки на доски, заданной толщины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей - 6 шт.

Размеры обрабатываемых заготовок при обработке фрезами:

  • ширина 25-160 мм.
  • толщина 8-120 мм.

Скорость подачи бесступенчатая (инвертор) - 6-36 м/мин.

Длина подающего стола - 1500 мм.

Диаметр фрезерных валов - 40 мм.
Диаметр пильных валов - 50 мм.

Скорость вращения строгального вала - 6500 об. /мин.
Скорость вращения пильного вала - 4500 об. /мин.

  • Мощность привода нижнего строгального вала - 4 кВт.
  • Мощность привода левого строгального вала - 5,5 кВт.
  • Мощность привода правого строгального вала - 5,5 кВт.
  • Мощность привода верхнего строгального вала - 5,5 кВт.
  • Мощность привода правого пильного вала - 15 кВт.
  • Мощность привода левого пильного вала - 15 кВт.=
  • Мощность привода подачи - 4 кВт.
  • Мощность привода траверсы - 0,55 кВт.
  • Общая мощность - 56,55 кВт.

    Диаметр валов:
  • Строгальные валы (диаметр фрез х диаметр посадочный) - Ø 125-160 х Ø 40 мм.
  • Пильный узел (диаметр пилы х диаметр посадочный) - Ø 180~250 х Ø 50 мм.

Диаметр патрубков стружкоприемника - Ø 140 х 4 мм.
Требуемый расход сжатого воздуха - 0,1 м3/ мин.
Давление в пневмосистеме - 0,4~0,6 МПа

Габаритные размеры (длина*ширина*высота) - 4450*1800*1920 мм.

Масса - 3780 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

  • Ремни плоские для четырехсторонних станков

    Ремни плоские для четырехсторонних станков



  • Ролик стальной 140*35*50мм для четырехстороннего станка

    Ролик стальной 140*35*50мм для четырехстороннего станка



  • Ролик полиуретановый 140*35*50мм для четырёхсторонний станков

    Ролик полиуретановый 140*35*50мм для четырёхсторонний станков



  • Ремень вариаторный 1063х41 1236-000002

    Ремень вариаторный 1063х41 1236-000002



  • Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

    Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ




    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
