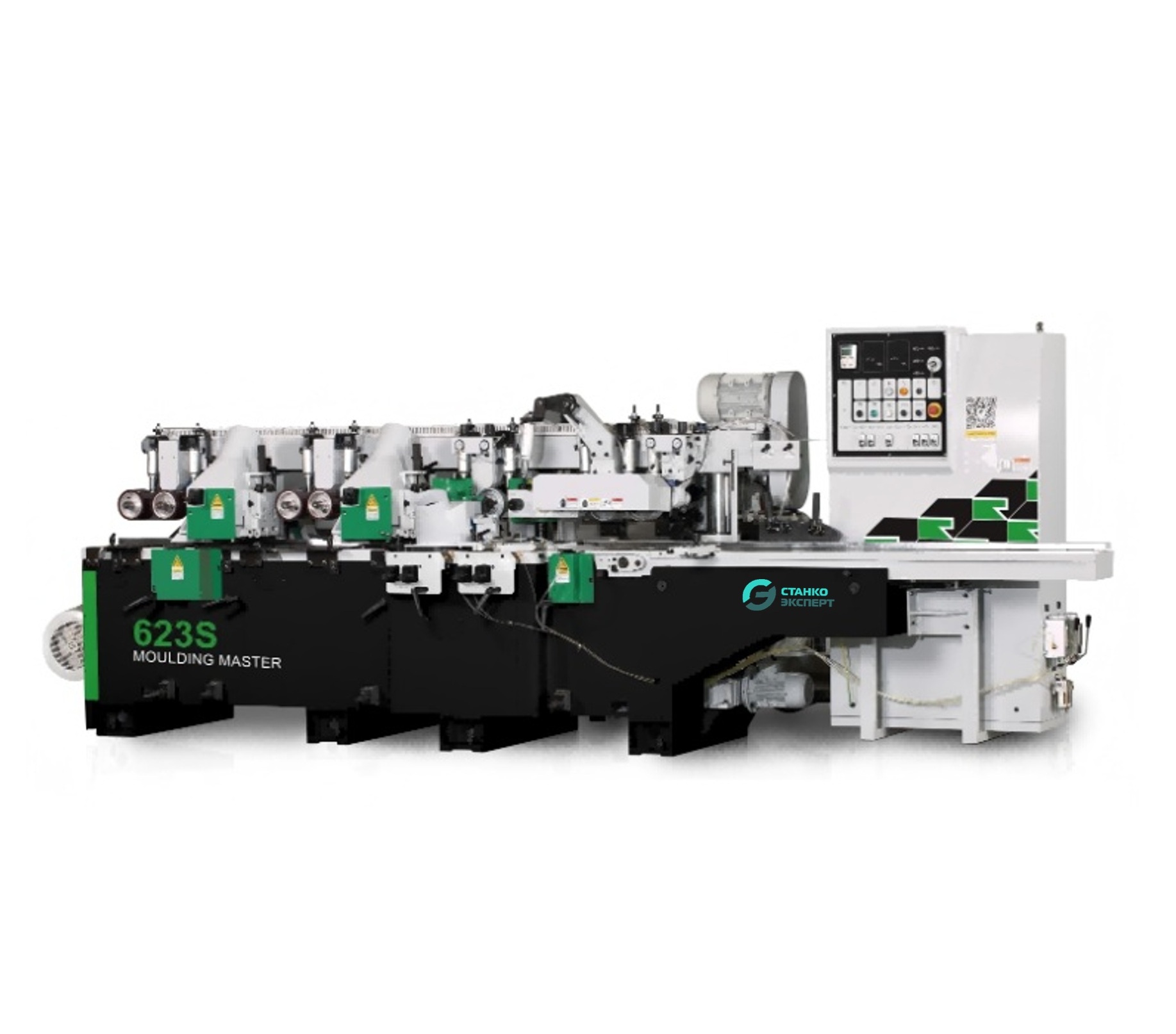

Четырехсторонний продольно-фрезерный станок с горизонтальным пильным узлом Woodpecker RW 523S / RW 623S

Модели серии: RW 523S RW 623S
  • Макс. сечение заготовки, 200 х 120 мм.: 230 х 160 мм.
  • Количество шпинделей: 5 шт. / 6 шт.
  • Скорость подачи: 6 - 30 м/мин.
  • Мощность: 57,75 кВт. / 70,75 кВт.
  • Масса: 3700 кг. / 4500 кг.

Преимущества

  • Пильный узел 11 + 22 кВт. (для модели RW 623S)
  • Двухвальное пиление (для модели RW 623S)
  • Применяется в производстве тарной доски и погонажной продукции
  • 5 приводных роликов в столе
  • 2 в 1 Строгание + пиление

Заказать

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать ЗИП Дополнительно

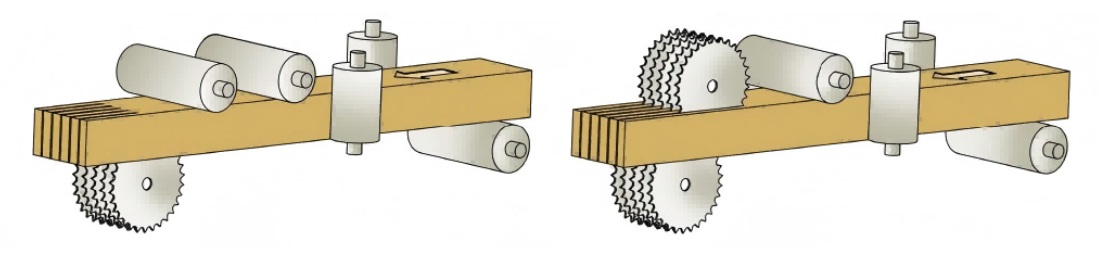

СХЕМА ОБРАБОТКИ:

НАЗНАЧЕНИЕ:
Станок для изготовления тарной доски. Предназначен для продольного четырехстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей распиловкой калиброванной заготовки на доски, заданной толщины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ширина обработки - 20-230 мм.
Толщина обработки - 8-160 мм.
Максимальная высота пропила - 130 мм. / 150 мм.

Скорость подачи - 6-30 м/мин.
Частота вращения фрезерных шпинделей - 6000 об/мин.
Частота вращения пильных шпинделей - 4000 об/мин.

  • Диаметр фрезерных шпинделей - 40 мм.
  • Диаметр пильных шпинделей - 50 мм.

  • Диаметр инструмента на 1-м нижнем горизонтальном шпинделе - 110-180 мм.
  • Диаметр инструмента на 2-м правом шпинделе - 110-200 мм.
  • Диаметр инструмента на 3-м левом шпинделе - 110-200 мм.
  • Диаметр инструмента на 4-м верхнем горизонтальном шпинделе - 110-200 мм.
  • Диаметр инструмента на 5-м верхнем горизонтальном шпинделе - 110-200 мм. (для модели RW 623S)
  • Диаметр инструмента на нижнем пильном узле:
    - при установке строгального барабана - 110-200 мм.
    - при установке пил - 180-320 мм.

  • Мощности двигателей приводов шпинделей:
  • 1-й нижний горизонтальный шпиндель - 5,5 кВт.
  • 2-й правый вертикальный шпиндель - 5,5 кВт.
  • 3-й левый вертикальный шпиндель - 5,5 кВт.
  • 4-й верхний горизонтальный шпиндель - 7,5 кВт.
  • 5-й верхний горизонтальный шпиндель - 11 кВт. (для модели RW 623S)
  • 6-й нижний горизонтальный шпиндель - 22 кВт.

Мощность двигателя привода подачи - 5,5 кВт. / 7,5 кВт.
Мощность двигателя перемещения подающей траверсы - 0,75 кВт.
Установленная мощность - 72,75 кВт.

Давление воздуха в пневмосистеме, - 0,3-0,6 Мпа.

Диаметр патрубков под аспирацию - 150 мм.

Габаритные размеры - 4480х1450х1430 мм. / 5160х1450х1430 мм.
Масса - 3700 кг. / 4500 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

  • Ремни плоские для четырехсторонних станков

    Ремни плоские для четырехсторонних станков



  • Ролик стальной 140*35*50мм для четырехстороннего станка

    Ролик стальной 140*35*50мм для четырехстороннего станка



  • Ролик полиуретановый 140*35*50мм для четырёхсторонний станков

    Ролик полиуретановый 140*35*50мм для четырёхсторонний станков



  • Ремень вариаторный 1063х41 1236-000002

    Ремень вариаторный 1063х41 1236-000002



  • Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

    Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ




    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
