ДВУХСТОРОННИЙ ПРОДОЛЬНО-ФРЕЗЕРНЫЙ СТАНОК С ПИЛЬНЫМ УЗЛОМ Woodpecker ML 9326CM

  • Макс. сечение заготовки: 100 х 260 мм.
  • Количество шпинделей: 3 шт.
  • Скорость подачи: 4 - 30 м/мин.
  • Мощность: 54 кВт.
  • Вес: 3300 кг.

Преимущества

  • Высота пиления: 100 мм
  • Пильный узел: 30 кВт

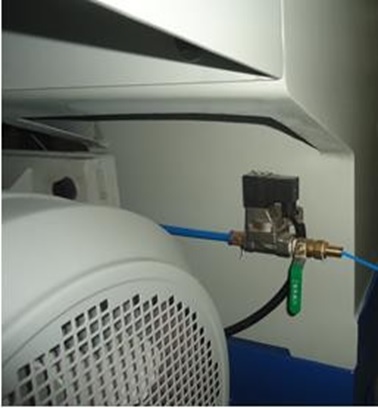

  • Система водяного охлаждения пильного вала
  • Обдув пильного узла

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать ЗИП Дополнительно

СХЕМА ОБРАБОТКИ:

НАЗНАЧЕНИЕ:
Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей - 3 шт.

Размеры обрабатываемых заготовок:

  • Максимальная ширина заготовки - 260 мм.
  • Максимальная толщина заготовки - 100 мм.
  • Минимальная толщина строгания - 20 мм.
  • Максимальная глубина строгания за один проход снизу - 5 мм.
  • Максимальная глубина строгания за один проход сверху - 6 мм.
  • Максимальный подъем переднего рабочего стола - 5 мм.

Максимальный ход регулировки подвижной направляющей - 8 мм.

Диаметр ножевого вала - Ø 50 мм.
Шлицы пильного вала - 12 мм х 2 шт.

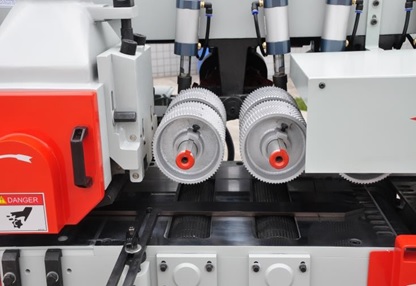

Диаметр роликов подачи - Ø 140 мм

Скорость вращения строгального вала - 6300 об. /мин.
Скорость вращения пильного вала - 4200 об. /мин.
Скорость подачи - 4～30 м/мин.

  • Мощность привода нижнего строгального вала - 7,5 кВт
  • Мощность привода верхнего строгального вала - 11 кВт

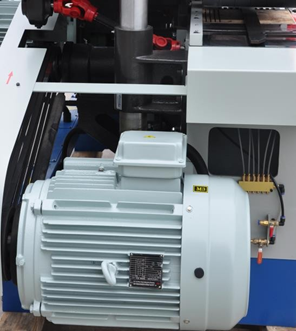

  • Мощность привода пильного вала - 30 кВт
  • Мощность привода подъемника пильного вала - 0,75 кВт
  • Мощность привода подачи - 4 кВт
  • Мощность привода траверсы - 0,75 кВт
  • Общая мощность - 54 кВт

    Диаметр валов:
  • Нижний строгальный вал (диаметр фрез х диаметр посадочный) - Ø 140 х Ø 50 мм.
  • Верхний строгальный вал (диаметр фрез х диаметр посадочный) - Ø 140~180 х Ø 50 мм.
  • Пильный узел (диаметр пилы х диаметр посадочный) - Ø 200~350 х Ø 50 мм.

Диаметр патрубков стружкоприемника - Ø 140 х 4 мм.
Требуемый расход сжатого воздуха - 0,1 м3/ мин.
Давление в пневмосистеме - 0,4~0,6 МПа

Наружные габариты (длина х ширина х высота) - 3750 х 1720 х 1600 мм.
Вес станка - 3300 кг.



Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

  • Ремни плоские для четырехсторонних станков

    Ремни плоские для четырехсторонних станков



  • Ролик стальной 140*35*50мм для четырехстороннего станка

    Ролик стальной 140*35*50мм для четырехстороннего станка



  • Ролик полиуретановый 140*35*50мм для четырёхсторонний станков

    Ролик полиуретановый 140*35*50мм для четырёхсторонний станков



  • Ремень вариаторный 1063х41 1236-000002

    Ремень вариаторный 1063х41 1236-000002



  • Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

    Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ




    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
