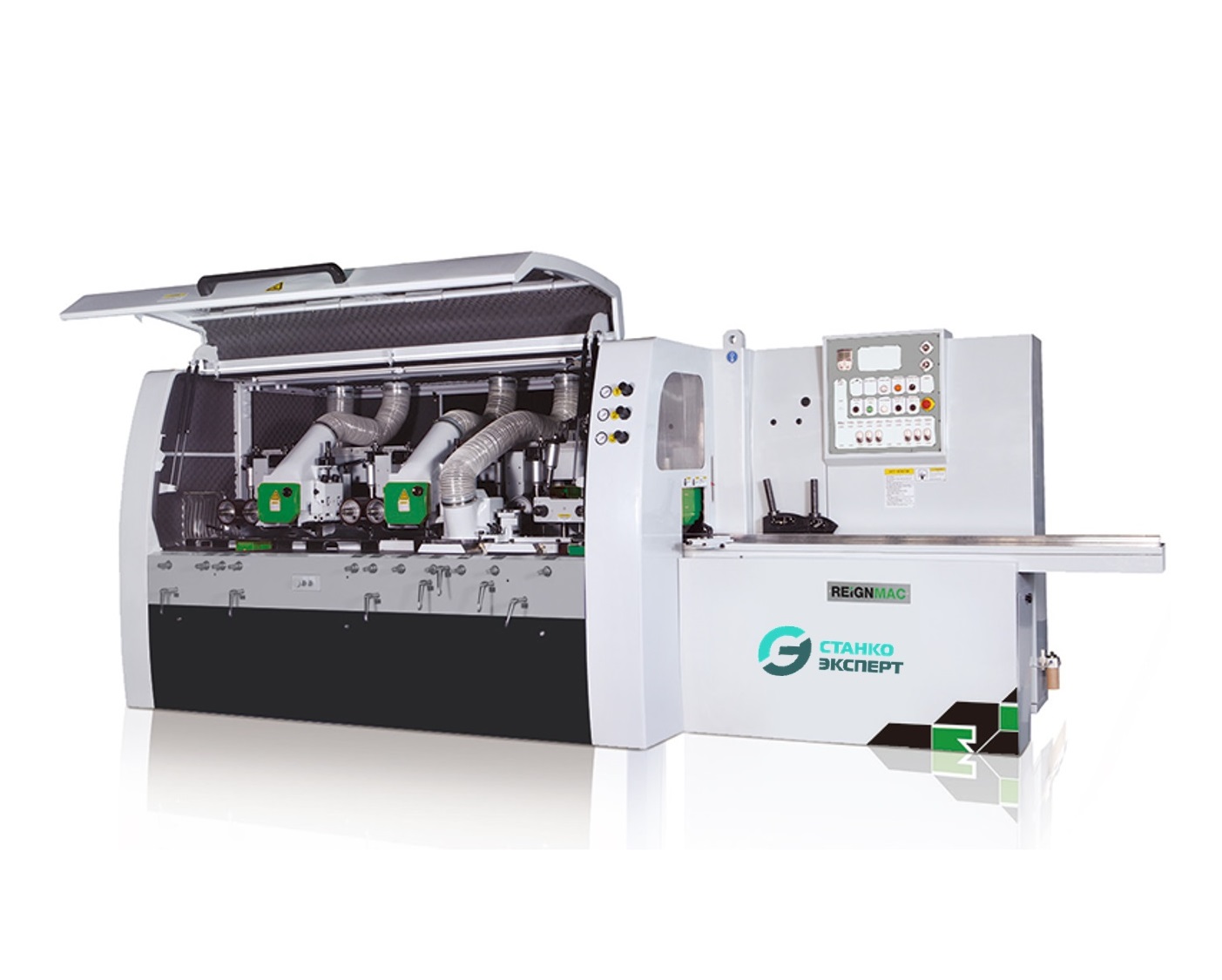

СТАНОК ЧЕТЫРЕХСТОРОННИЙ ПРОДОЛЬНО - ФРЕЗЕРНЫЙ Woodpecker RW 623 BIG

  • Макс. сечение заготовки: 230 х 200 мм
  • Количество шпинделей: 6 шт.
  • Скорость подачи: 6 - 40 м/мин.
  • Мощность: 72,25 кВт.
  • Масса: 4800 кг.

Преимущества

  • Все шпиндели по 11 кВт
  • Обработка бруса и погонажа
  • Возможность установки пил
  • Инвертор в базовой комплектации

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать ЗИП Дополнительно

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей - 6 шт.

Размеры обрабатываемых заготовок при обработке фрезами:

  • ширина 20-230 мм.
  • толщина 30-200 мм.

Скорость подачи бесступенчатая (инвертор) - 6-40 м/мин.

Диаметр шпинделей - 40 мм.

Диаметр инструмента наружный:

  • 1-го нижнего шпинделя - 110-145 мм.
  • правого и левого шпинделя - 110-200 мм.
  • 1-го верхнего шпинделя - 110-200 мм.
  • 2-го верхнего шпинделя - 110-200 мм.
  • 2-го нижнего шпинделя - 110-200 мм.

Частота вращения шпинделей - 6000 об/мин.

Мощность двигателей:

  • 1 –го нижнего шпинделя - 11 кВт.
  • правого шпинделя - 11 кВт.
  • левого шпинделей - 11 кВт..
  • 1-го верхнего шпинделя - 11 кВт.
  • 2-го верхнего шпинделя - 11 кВт.
  • 2-го нижнего шпинделя - 11 кВт.

Мощность двигателя подачи - 5,5 кВт.

Мощность двигателя подъема траверсы - 1,1  кВт.

Общая установленная мощность - 72,25 кВт.

Диаметр патрубков стружкоприемников - 140 мм.

Габаритные размеры (длина*ширина*высота) - 4730*1730*1730 мм.

Масса - 4800 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

  • Ремни плоские для четырехсторонних станков

    Ремни плоские для четырехсторонних станков



  • Ролик стальной 140*35*50мм для четырехстороннего станка

    Ролик стальной 140*35*50мм для четырехстороннего станка



  • Ролик полиуретановый 140*35*50мм для четырёхсторонний станков

    Ролик полиуретановый 140*35*50мм для четырёхсторонний станков



  • Ремень вариаторный 1063х41 1236-000002

    Ремень вариаторный 1063х41 1236-000002



  • Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

    Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ




    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
