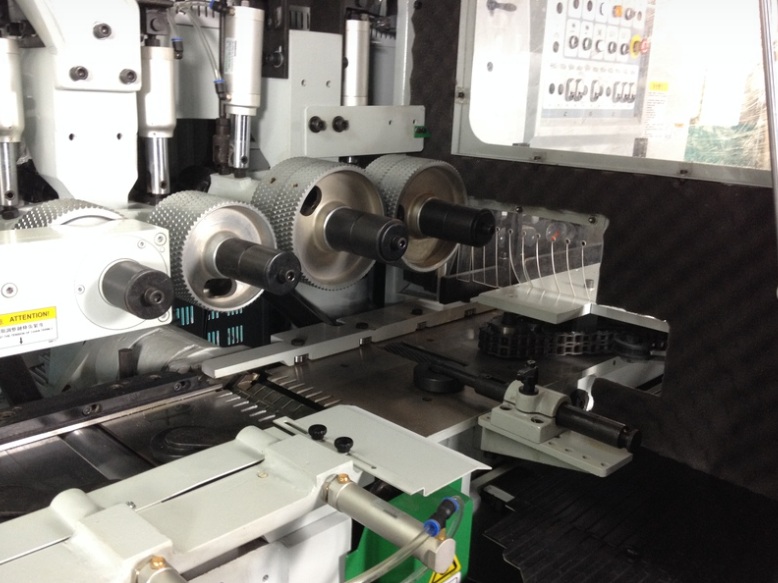

СТАНОК ЧЕТЫРЕХСТОРОННИЙ ПРОДОЛЬНО - ФРЕЗЕРНЫЙ С ГОРИЗОНТАЛЬНЫМ ПИЛЬНЫМ УЗЛОМ Woodpecker RW 623SS (с защитным кожухом)

  • Макс. сечение заготовки: 230 х 200 мм.
  • Количество шпинделей: 6 шт.
  • Скорость подачи: 6 - 30 м/мин.
  • Мощность: 97,75 кВт.
  • Масса: 5300 кг.

Преимущества

  • Вертикальный пильный узел
  • Пильные узлы оснащены обдувом воздухом и расклинивающими пластинами для достижения максимального качества
  • Изготовления ламелей при склейке клееного щита и бруса
  • Изготовления ламелей лицевого слоя паркетной доски
  • Изготовления тонких, калиброванных заготовок для различных изделий

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать ЗИП Дополнительно

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей - 6 шт.

Ширина обработки - 20-230 мм.
Толщина обработки - 10-200 мм.

Минимальная толщина обработки при пилении - 60 мм.
Максимальная толщина обработки при пилении - 200 мм.

Скорость подачи - 6-30 м/мин.
Частота вращения фрезерных шпинделей - 6000 об/мин.
Частота вращения пильных шпинделей - 4000 об/мин.

  • Диаметр фрезерных шпинделей - 40 мм.
  • Диаметр пильных шпинделей - 50 мм.

  • Диаметр инструмента на 1-м нижнем горизонтальном шпинделе - 110-145 мм.
  • Диаметр инструмента на 2-м правом шпинделе - 110-200 мм.
  • Диаметр инструмента на 3-м левом шпинделе - 110-200 мм.
  • Диаметр инструмента на 4-м верхнем горизонтальном шпинделе - 110-200 мм.
  • Диаметр инструмента на правом пильном узле - 180-300 мм.
  • Диаметр инструмента на левом пильном узле - 180-300 мм.


Мощности двигателей приводов шпинделей:

  • 1-й нижний горизонтальный шпиндель - 11 кВт.
  • 2-й правый вертикальный шпиндель - 11 кВт.
  • 3-й левый вертикальный шпиндель - 11 кВт.
  • 4-й верхний горизонтальный шпиндель - 11 кВт.
  • 5-й правый пильный узел - 22 кВт.
  • 6-й левый пильный узел - 22 кВт.

Мощность двигателя привода подачи - 7,5 кВт.
Мощность двигателя перемещения подающей траверсы - 0,75 кВт.
Мощность двигателя перемещения пильного шпинделя - 2 х 0,75 кВт.
Установленная мощность - 97,75 кВт.

Давление воздуха в пневмосистеме, - 0,3-0,6 Мпа.
Диаметр х количество патрубков под аспирацию - 150х6 мм х шт.

Габаритные размеры - 4800х1950х1960 мм.
Масса - 5300 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

  • Ремни плоские для четырехсторонних станков

    Ремни плоские для четырехсторонних станков



  • Ролик стальной 140*35*50мм для четырехстороннего станка

    Ролик стальной 140*35*50мм для четырехстороннего станка



  • Ролик полиуретановый 140*35*50мм для четырёхсторонний станков

    Ролик полиуретановый 140*35*50мм для четырёхсторонний станков



  • Ремень вариаторный 1063х41 1236-000002

    Ремень вариаторный 1063х41 1236-000002



  • Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

    Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ




    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
