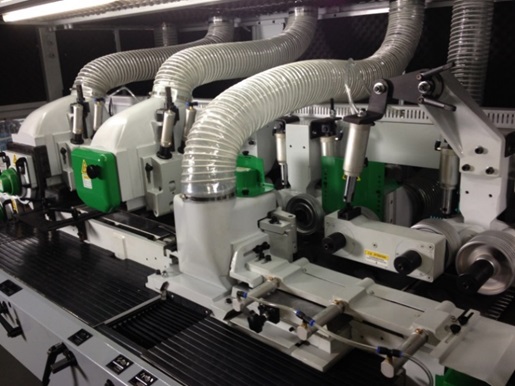

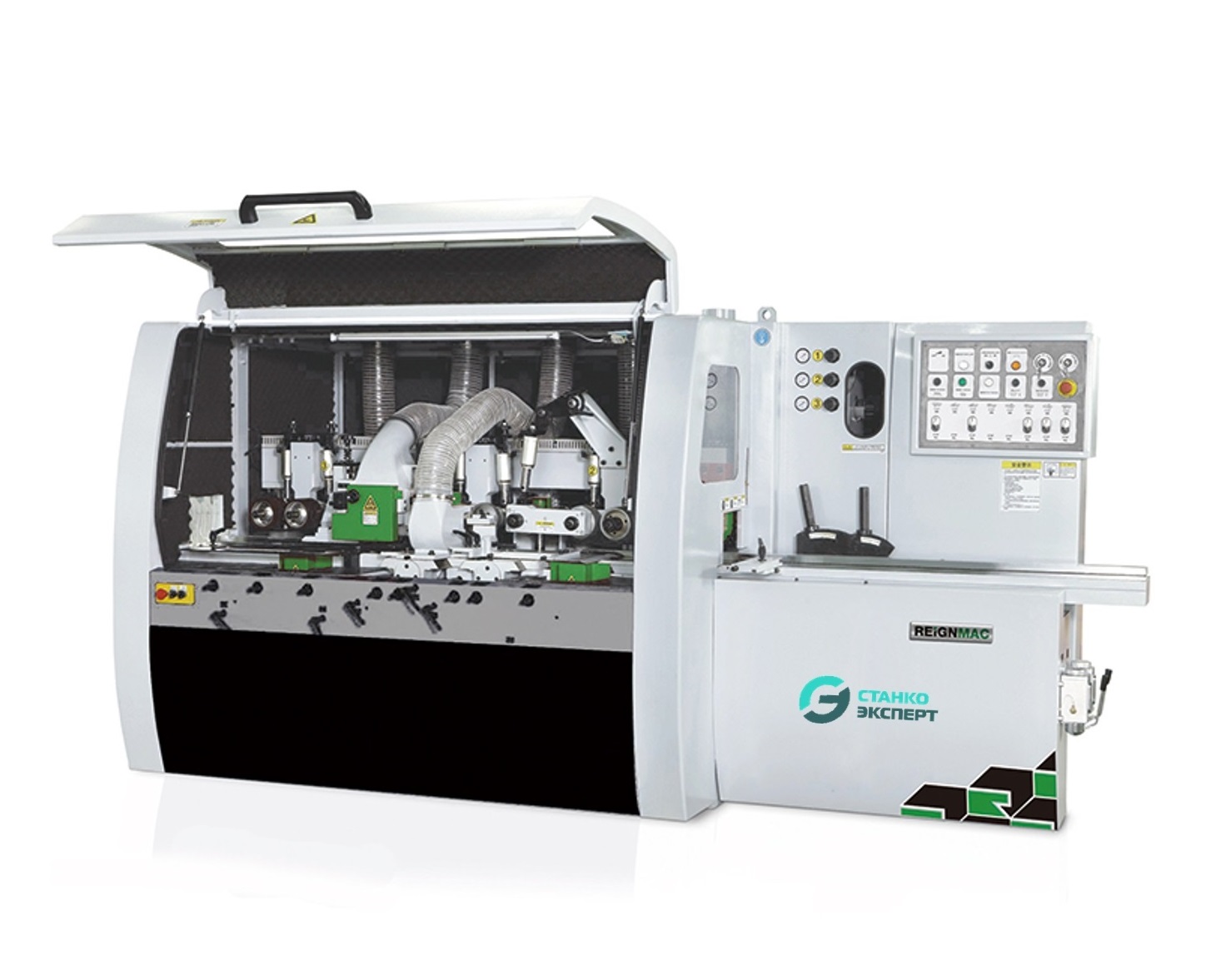

СТАНОК ЧЕТЫРЕХСТОРОННИЙ ПРОДОЛЬНО – ФРЕЗЕРНЫЙ С УНИВЕРСАЛЬНЫМ ШПИНДЕЛЕМ Woodpecker RW 523UE

Макс. сечение заготовки: 230 х 120 мм.
Количество шпинделей: 5 шт.
Скорость подачи: 6 / 12 м/мин
Мощность: 24.27 кВт.
Масса: 2400 кг.

Преимущества

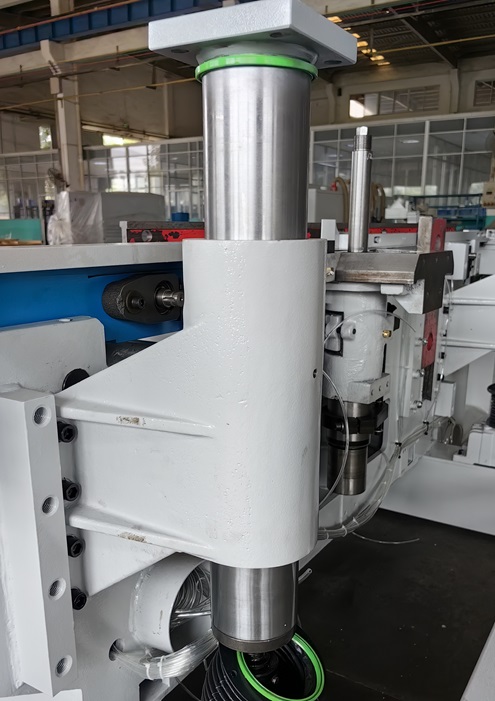

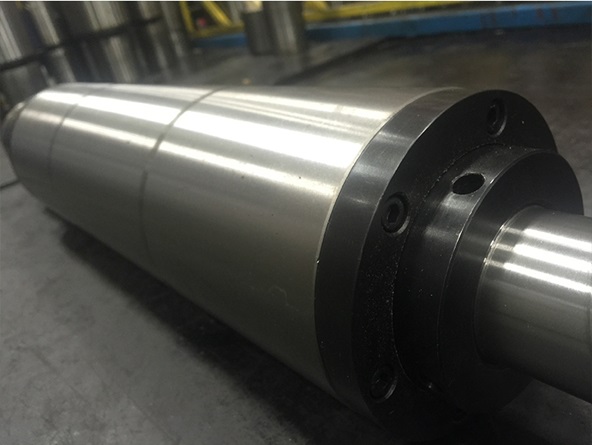

Универсальный шпиндель
Вертикальные шпиндели с осевой регулировкой (-20; +5 мм)

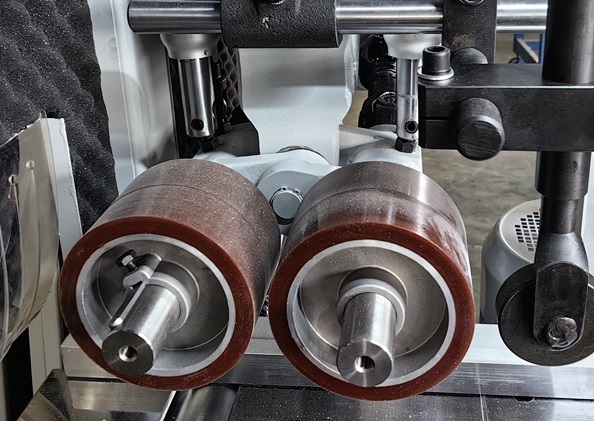

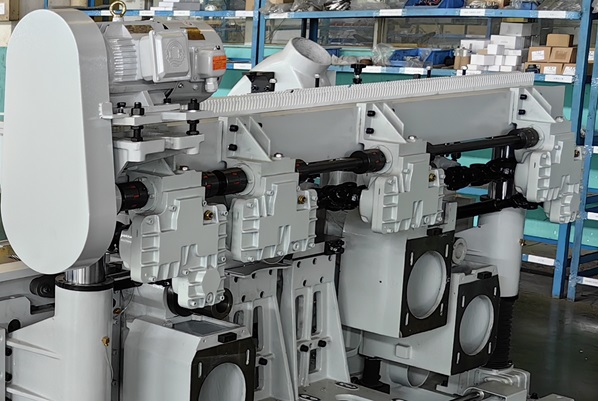

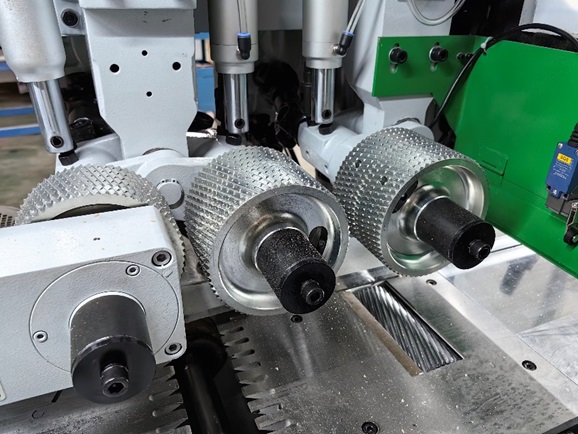

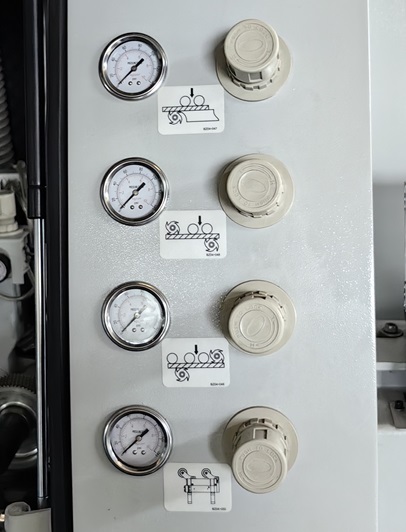

Пневмоприжимы подающих роликов
Диаметр инструмента: до 180 мм

Назначение Характеристики Как заказать ЗИП Дополнительно

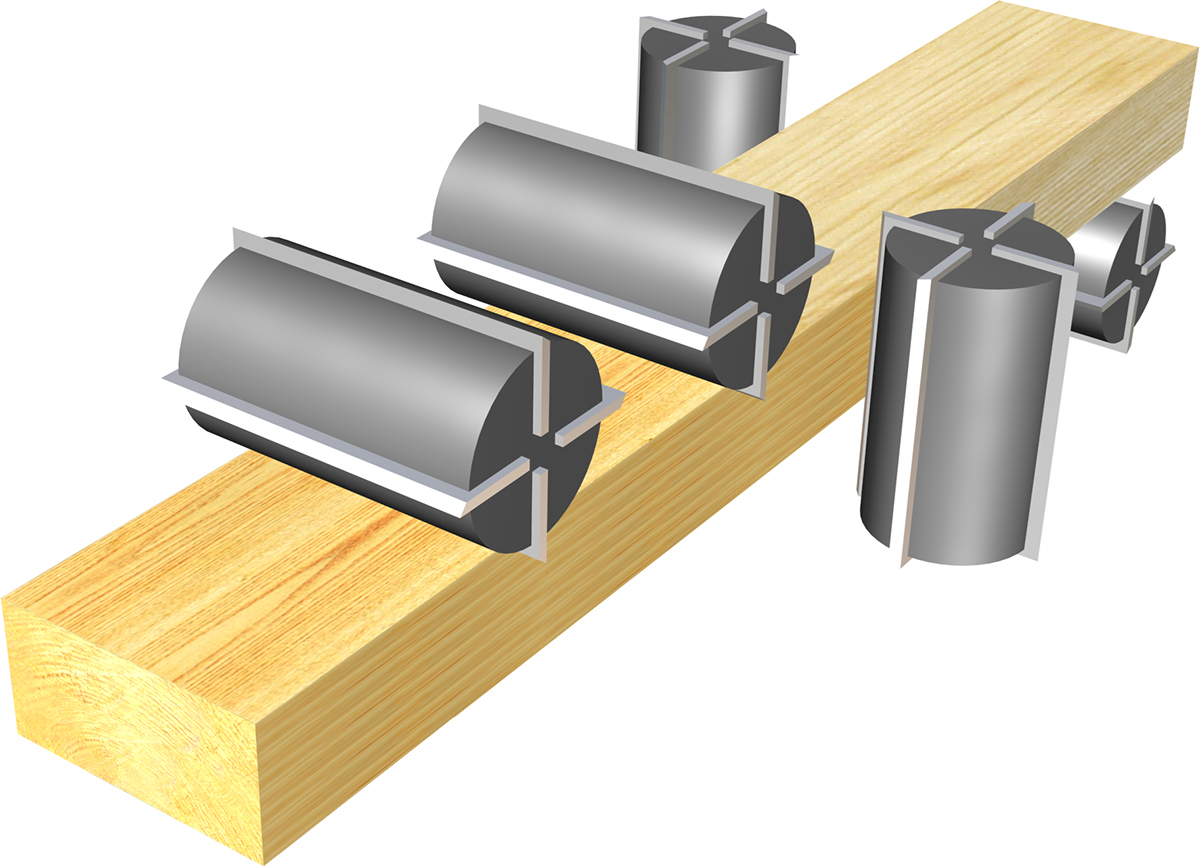

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей - 5 шт.

Размеры обрабатываемых заготовок при обработке фрезами:

ширина 20-230 мм.
толщина 8-120 мм.

Скорость подачи бесступенчатая (инвертор) - 6 / 12 м/мин.

Диаметр шпинделей - 40 мм.

Диаметр инструмента наружный:

1-го нижнего шпинделя - 120 мм.
правого и левого шпинделя - 110-180 мм.
1-го верхнего шпинделя - 110-180 мм.
универсального шпинделя - 110-180 мм.

Частота вращения шпинделей - 6000 об/мин.

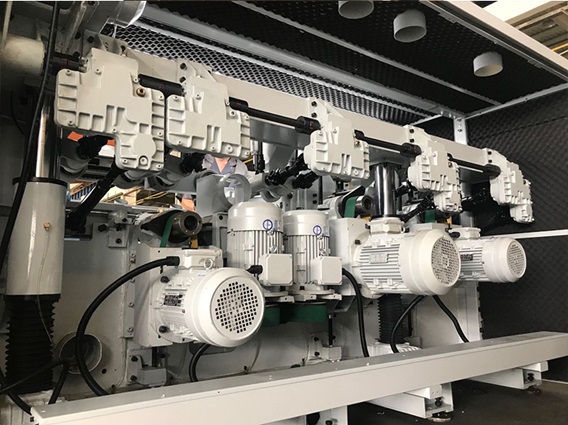

Мощность двигателей:

1 –го нижнего шпинделя - 4 кВт.
правого шпинделя - 4 кВт.
левого шпинделей - 4 кВт.
1-го верхнего шпинделя - 5.5 кВт.
универсального шпинделя - 4 кВт.

Мощность двигателя подачи - 2.4 кВт.

Мощность двигателя подъема траверсы - 0.37 кВт.

Общая установленная мощность - 24.27 кВт.

Диаметр патрубков стружкоприемников - 120 мм.

Габаритные размеры (длина*ширина*высота) - 4245*1500*1710 мм.

Масса - 2400 кг.

Для заказа оборудования необходимо:

Связаться с нашими специалистами и уточнить все параметры станка.
Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10% от стоимости оборудования и мы отгрузим станок.

Ремни плоские для четырехсторонних станков
Ролик стальной 140*35*50мм для четырехстороннего станка
Ролик полиуретановый 140*35*50мм для четырёхсторонний станков
Ремень вариаторный 1063х41 1236-000002
Пневмоцилиндр EMAL 50x45-U-F001, 3201-150021 для станков Beaver, V-HOLD

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

НОЖЕВЫЕ БАРАБАНЫ

- Ножевые барабаны для плоского строгания
- Облегченные легкосплавные корпуса
- Двусторонние стальные втулки
- Комплектуются ножами из быстрорежущей стали HSS 18%
- Высота режущей части от 60 мм до 230 мм.
ЗАТОЧНОЕ ОБОРУДОВАНИЕ

СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
Станок предназначен для заточки режущего инструмента : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
- Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
- Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
- Ø хвостовика концевой фрезы - 3-13 мм.
- Суммарная мощность - 0,7 кВт.
АСПИРАЦИЯ
Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
- Производительность 7000 м³/ч.
- Мощность 5,5 кВт.
- Объем накопителей 0,8 м³.
- Фильтрующий материал: нетканый синтетический.
ВИНТОВОЙ КОМПРЕССОР
- Производительность - 0,69 м³/мин
- Мощность - 5,5 кВт
- Объем ресивера - 500 л
- Прямой привод.
- Уровень защиты двигателя IP54.
