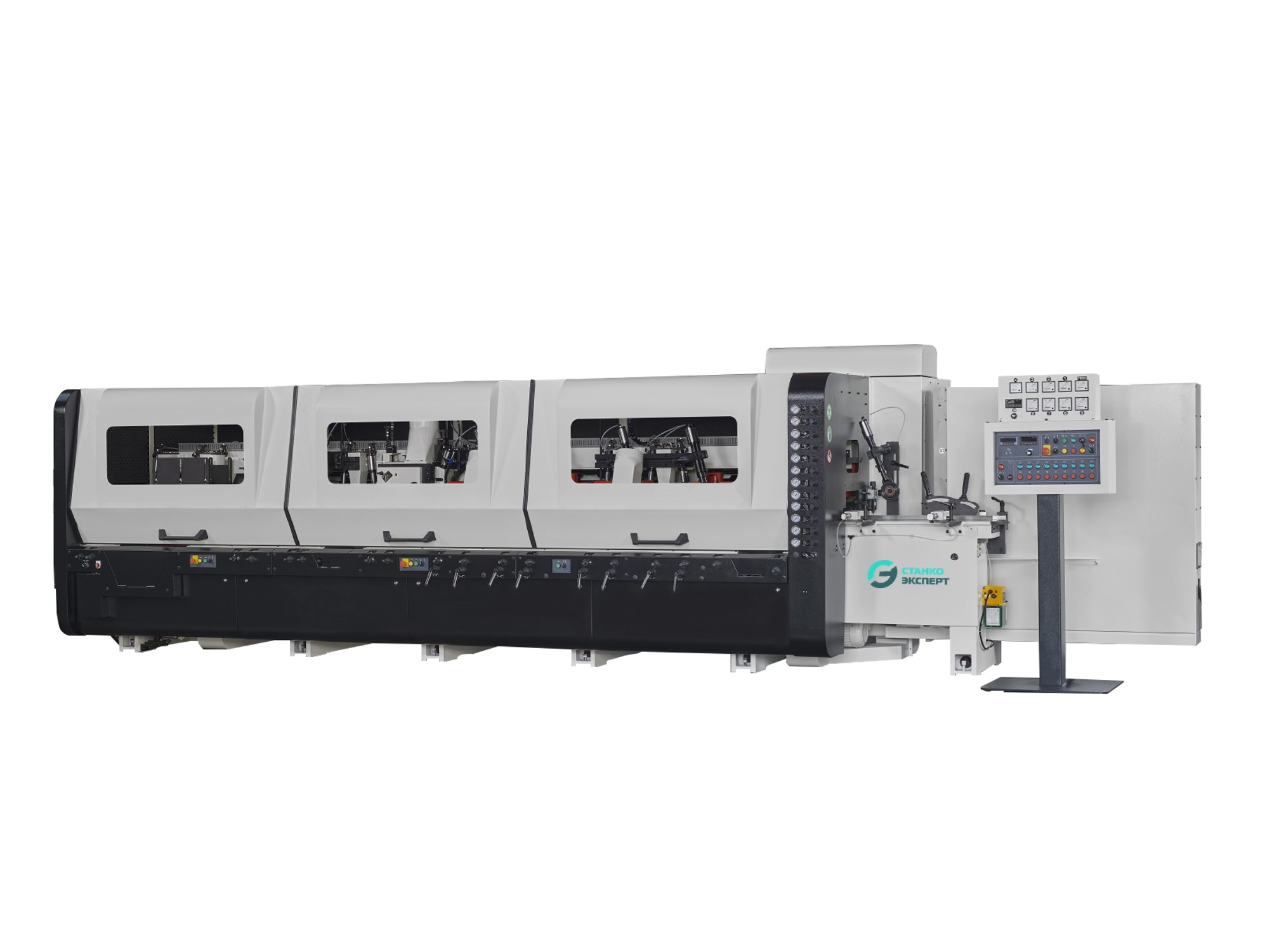

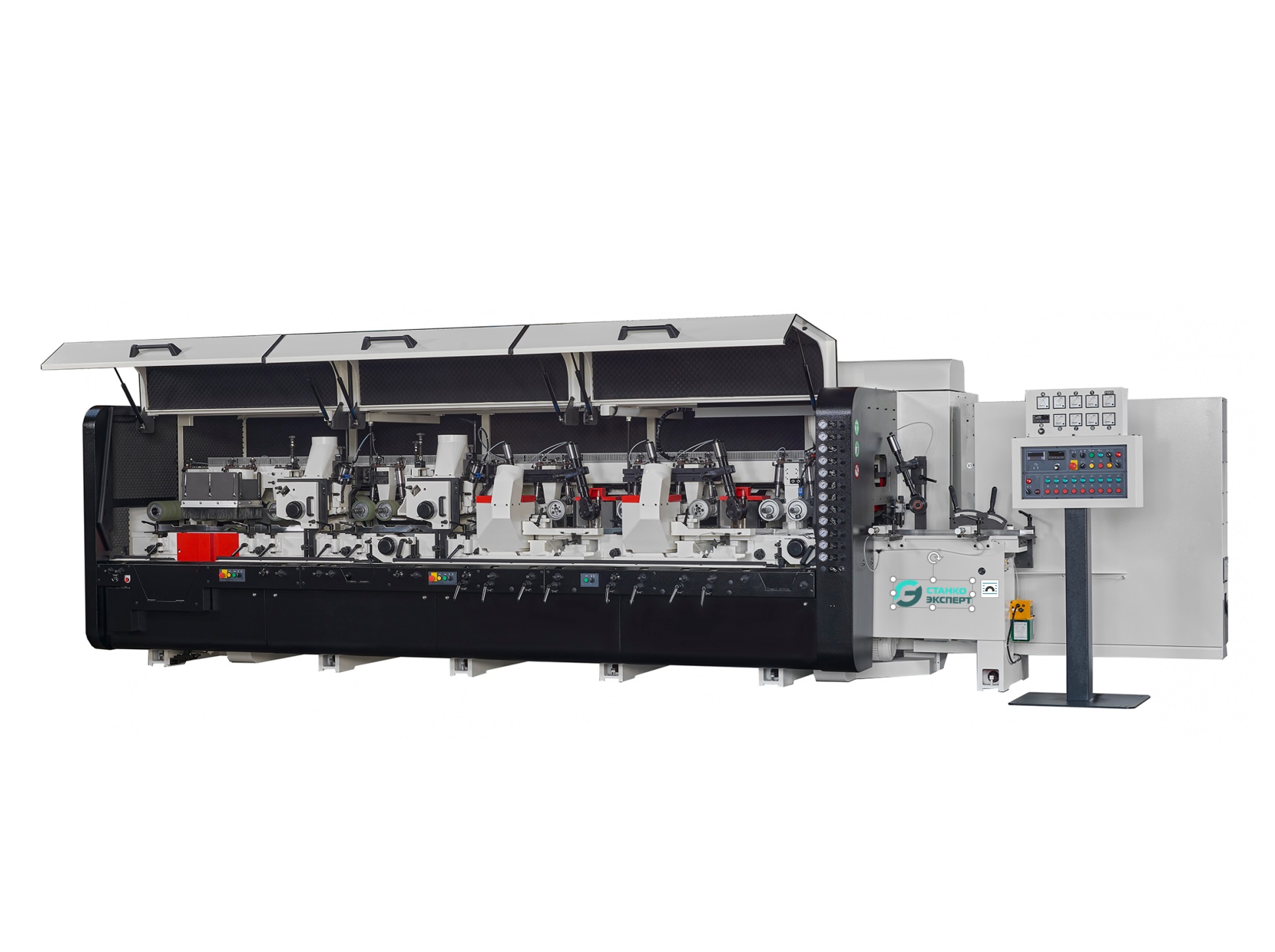

Высокоскоростной четырехсторонний продольно-фрезерный станок GauJing серии GA, до 150 м/мин. ТАЙВАНЬ

Модели серии: GA-623 GA-723 GA-823 GA-923
  • Макс. сечение заготовки: 230 х 160 мм.
  • Количество шпинделей: 6 шт. / 7 шт. / 8 шт. / 9 шт.
  • Скорость подачи: Опционально: 6-40 м/мин, 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин, 15-150 м/мин
  • Вес: до 8 800 кг.

Преимущества

  • Ширина обработки до 230 мм
  • Скорость подачи до 40 м/мин обеспечивает высокую производительность
  • Опционально увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин, 15-150 м/мин

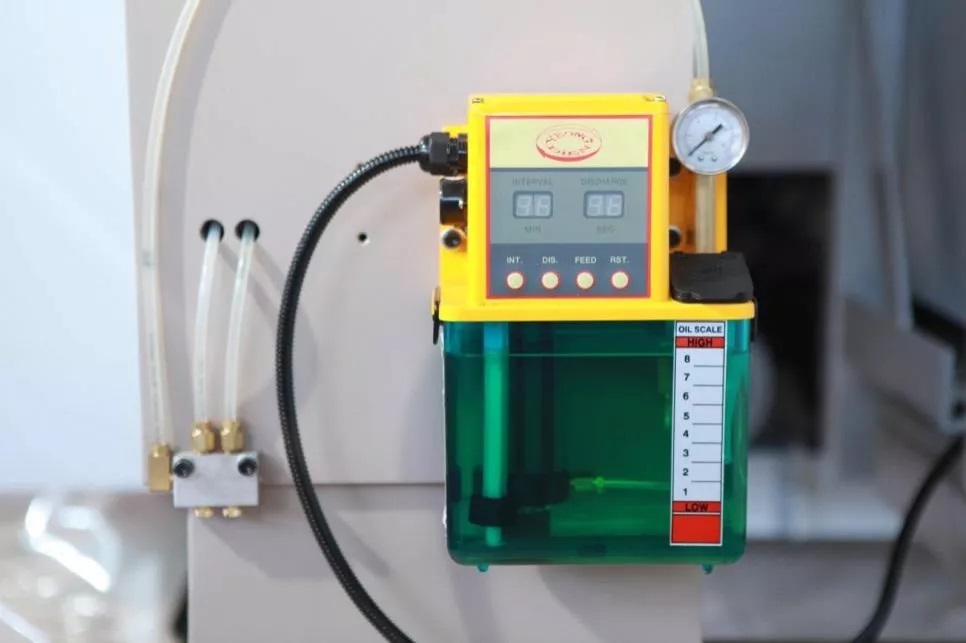

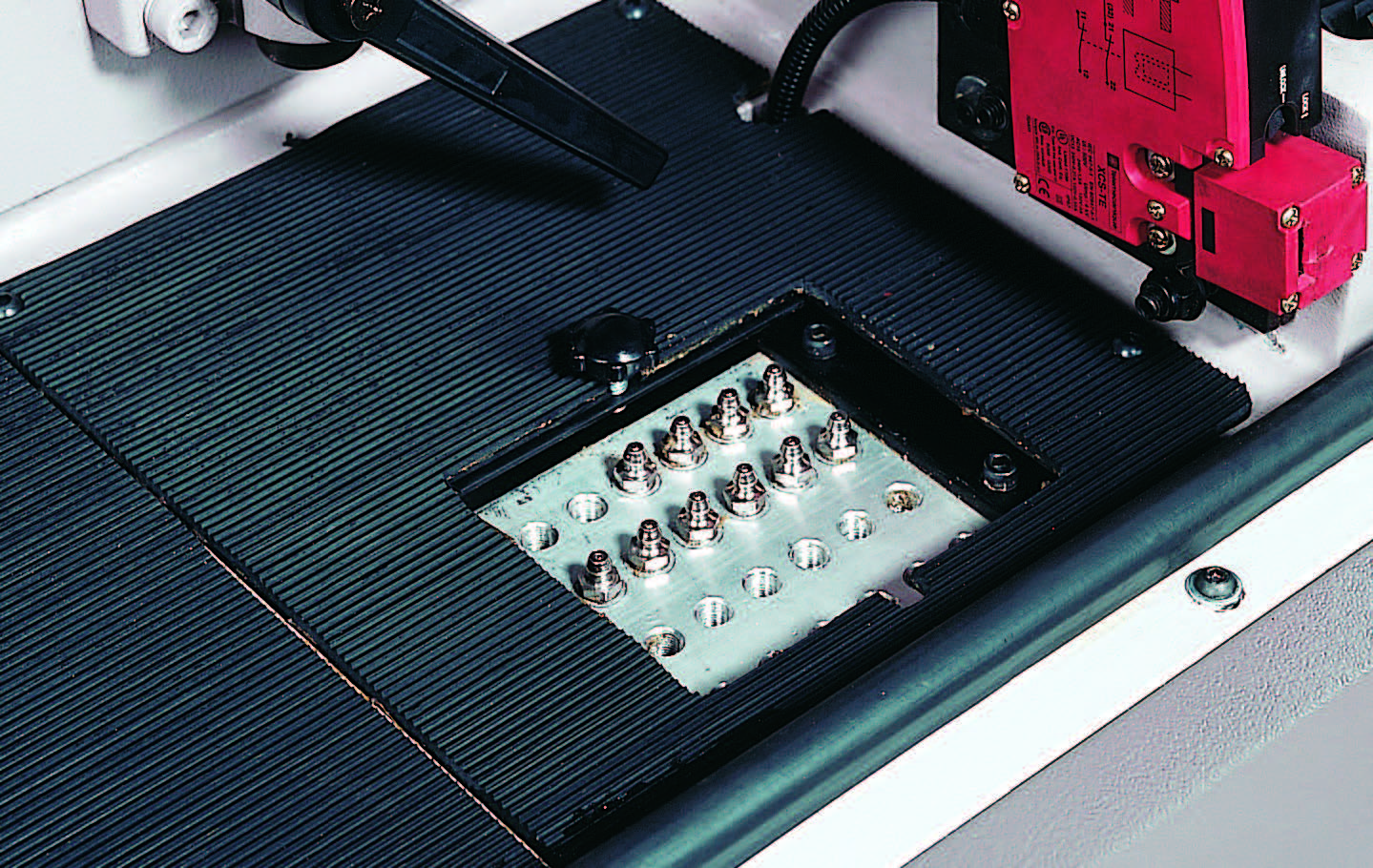

  • Централизованная система смазки для удобства подачи масла на все агрегаты станка

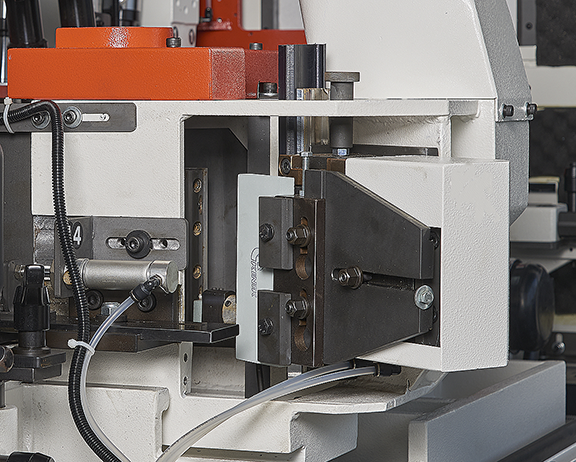

  • Боковой ПНЕВМОупор напротив правого вертикального шпинделя

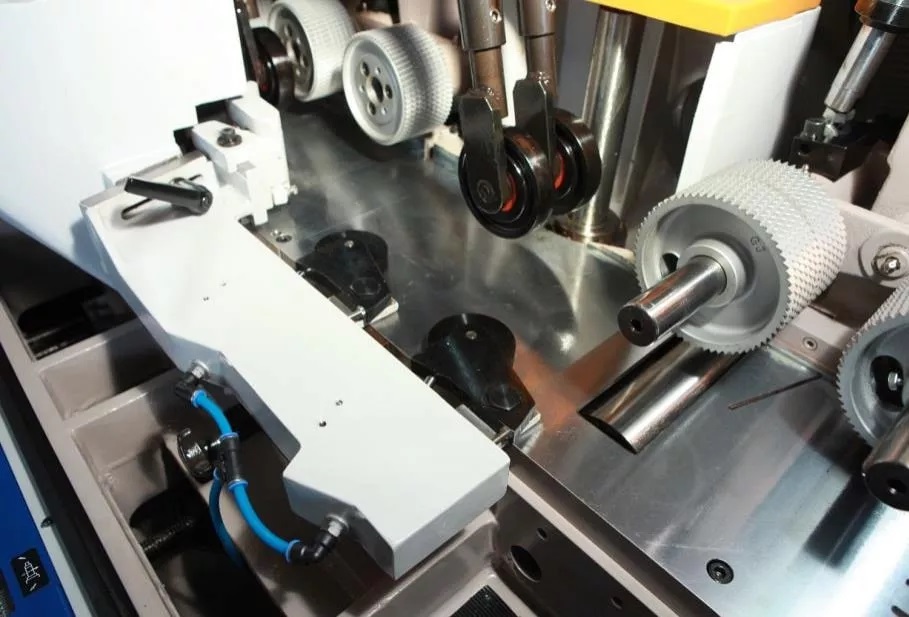

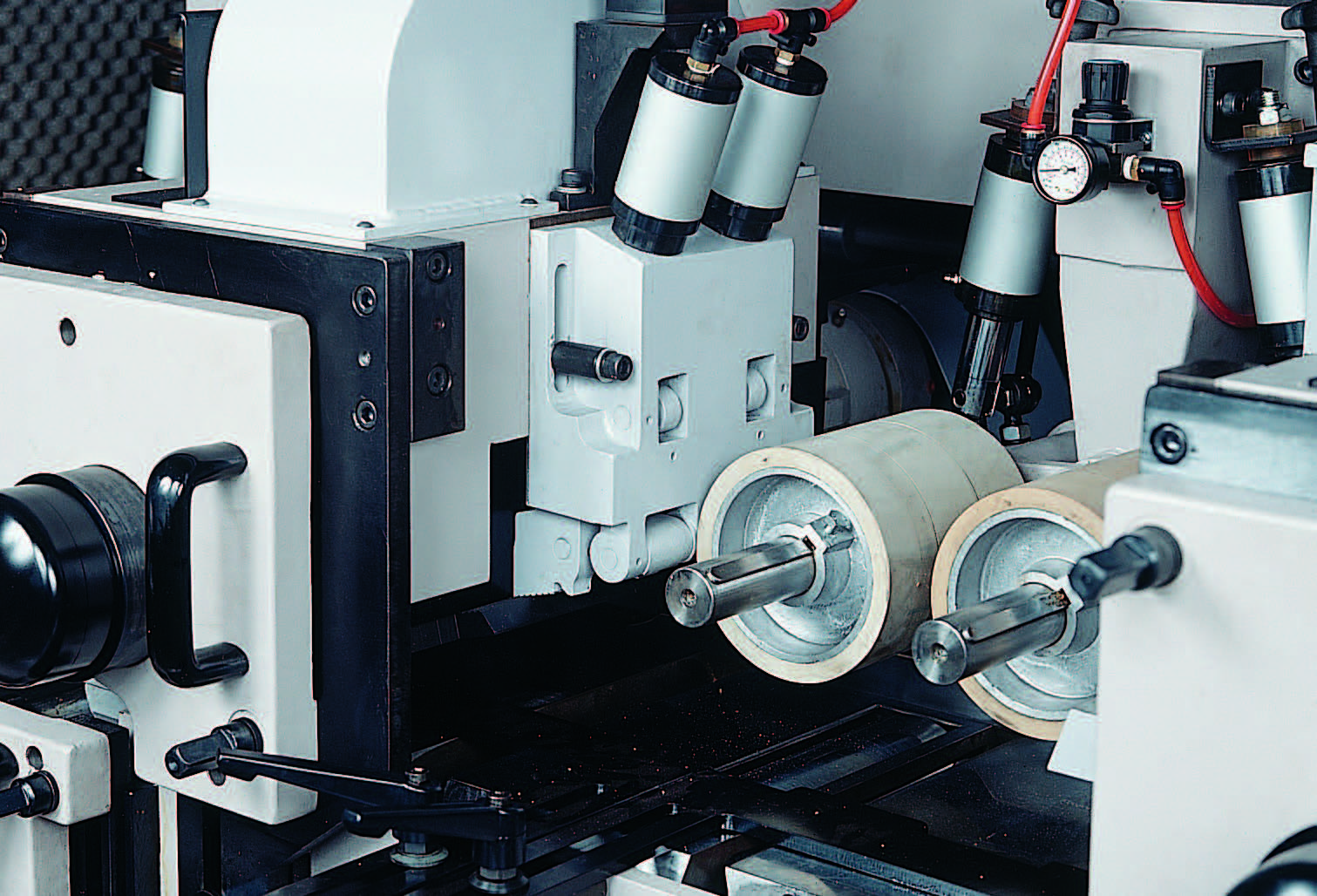

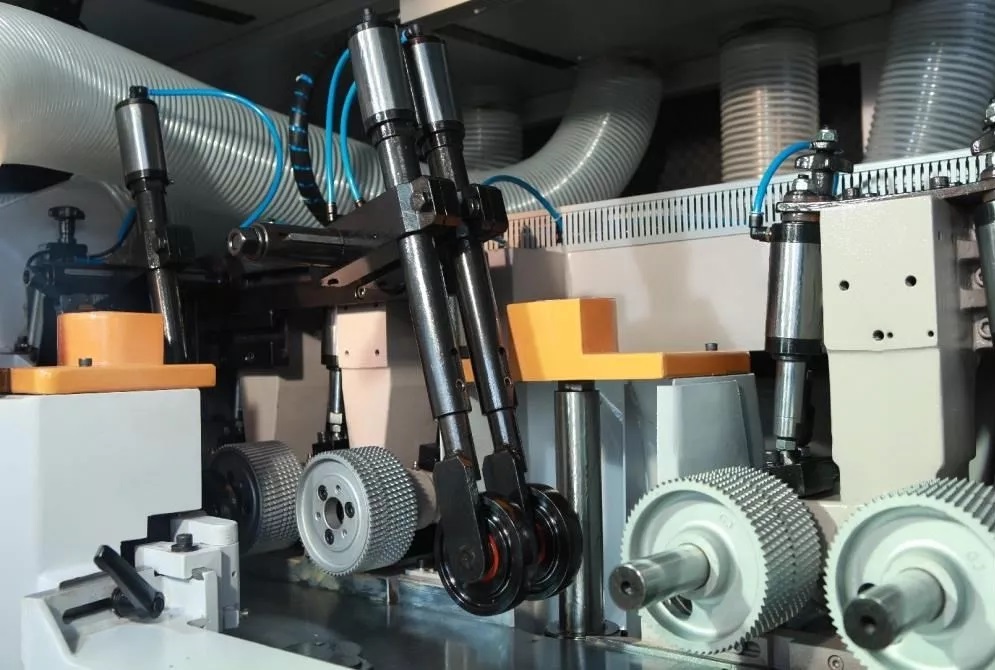

  • Пневматический прижим массивных прижимных плит перед верхними шпинделями

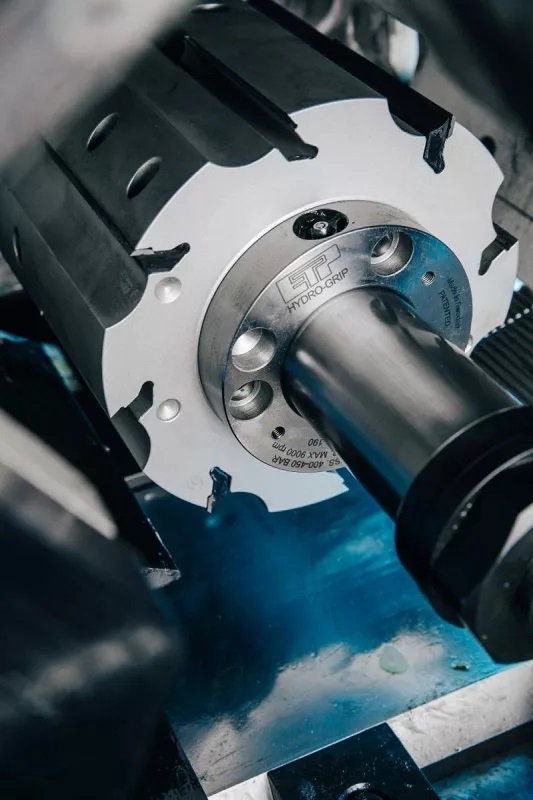

  • Установка гидрозажимных контропор на горизонтальных шпинделях (опция)

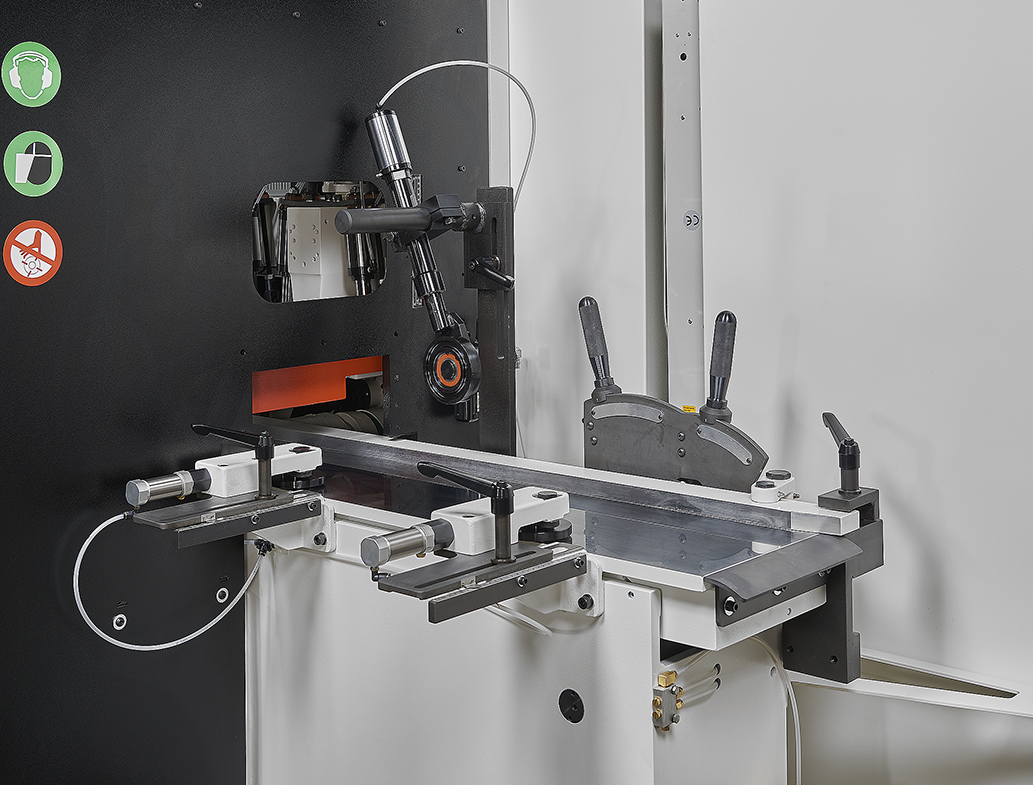

  • Установка джойнтеров для прямых и профильных ножей (опция)
  • Увеличение мощности всех шпинделей (опция)
  • Увеличение мощности двигателя подачи (опция)
  • Увеличение частоты вращения шпинделей (опция)
  • Увеличение универсального шпинделя (опция)

Заказать

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

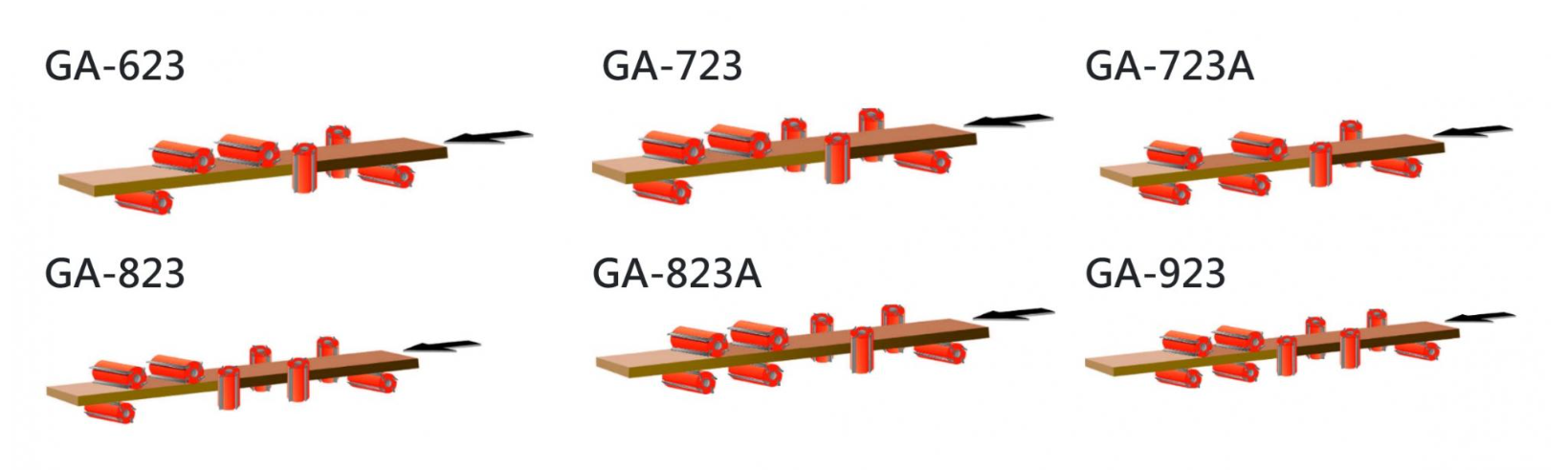

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ

Предназначены для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а так же стенового массивного и клееного бруса.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.

Количество шпинделей - 6 шт. / 7 шт. / 8 шт.  / 9 шт.

Ширина обработки - 10-230 мм.
Толщина заготовки - 7-160 мм.

Скорость подачи - 6-40 м/мин. Опционально: 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин, 15-150 м/мин

Частота вращения шпинделей - 6000 об/мин.

Диаметр шпинделей - 40 / 50 мм.

Осевой ход горизонтальных шпинделей - 30 мм.
Осевой ход вертикальных шпинделей - 60 мм.

Диаметр инструмента на 1-м горизонтальном шпинделе - 110-180 мм.
Диаметр инструмента на вертикальных шпинделях - 110-250 мм.
Диаметр инструмента на горизонтальных шпинделях - 110-250 мм.
Диаметр инструмента на последнем нижнем шпинделе - 110-305 мм.

Мощности двигателей приводов шпинделей:

  • 1-й горизонтальный шпиндель - 7,5 кВт.
  • Вертикальных шпинделей - 7,5 кВт.
  • 1 -го верхнего горизонтального шпинделя - 11 кВт.
  • 2 -го верхнего горизонтального шпинделя - 7,5 кВт.
  • Последнего нижнего шпинделя - 11 кВт.

Мощность двигателя привода подачи - 7,5-11 кВт.

Длина подающего стола на входе - 1800 мм.
Габаритные размеры - 5660x2010x1890 мм. / 6210x2010x1890 мм. / 5660x2010x1890 мм. / 6600x2010x1890 мм. / 6600x2010x1890 мм.
Масса - 6800 кг. / 7500 кг. / 7200 кг. / 8200 кг. / 8800 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ

    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
