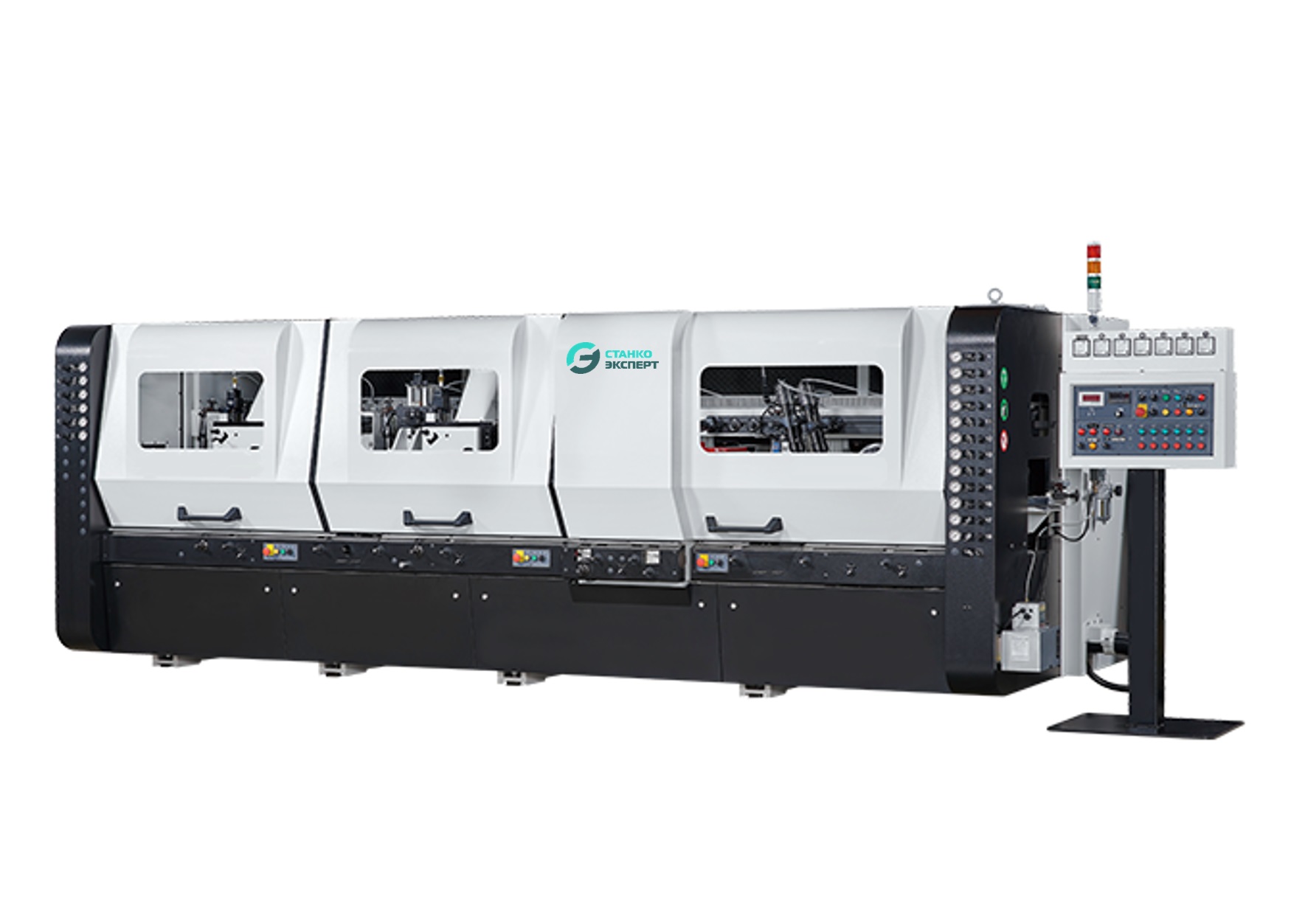

Высокоскоростной четырехсторонний продольно-фрезерный станок GauJing серии GH, до 200 м/мин. ТАЙВАНЬ

Модели серии: GH-623 GH-623A GH-723 GH-723A GH-823 GH-823A GH-923 GH-1023
  • Макс. сечение заготовки: 230 х 160 мм.
  • Количество шпинделей: 6-10 шт.
  • Скорость подачи: 20 - 200 м/мин.

Преимущества

  • Скорость подачи до 200 м/мин обеспечивает высокую производительность
  • Централизованная система смазки для удобства подачи масла на все агрегаты станка

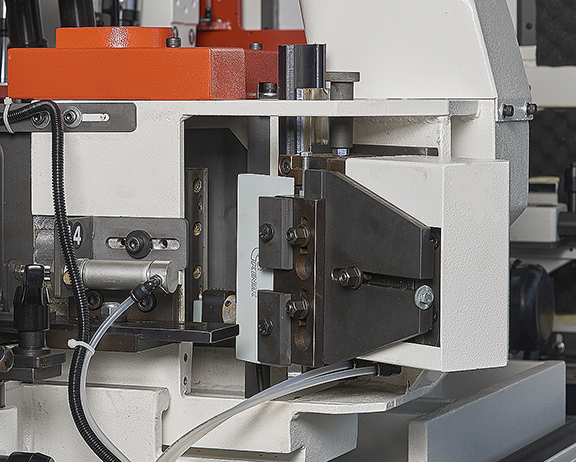

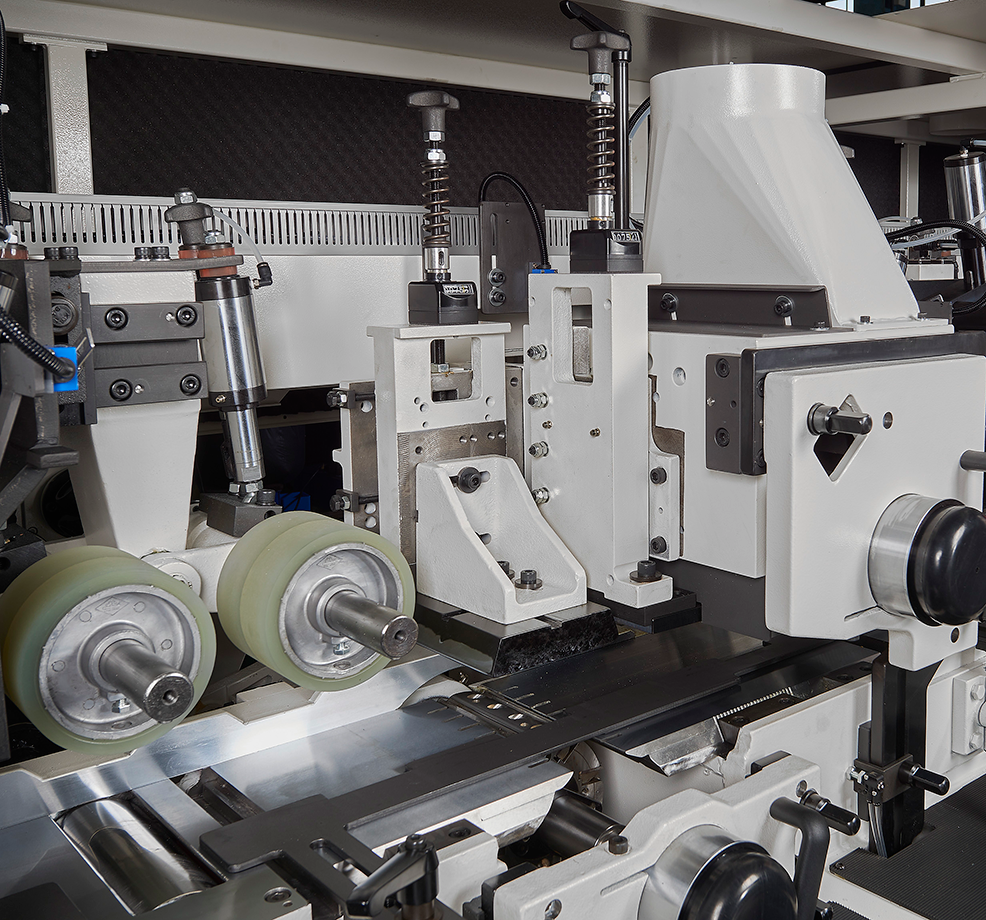

  • Боковой ПНЕВМОупор напротив правого вертикального шпинделя

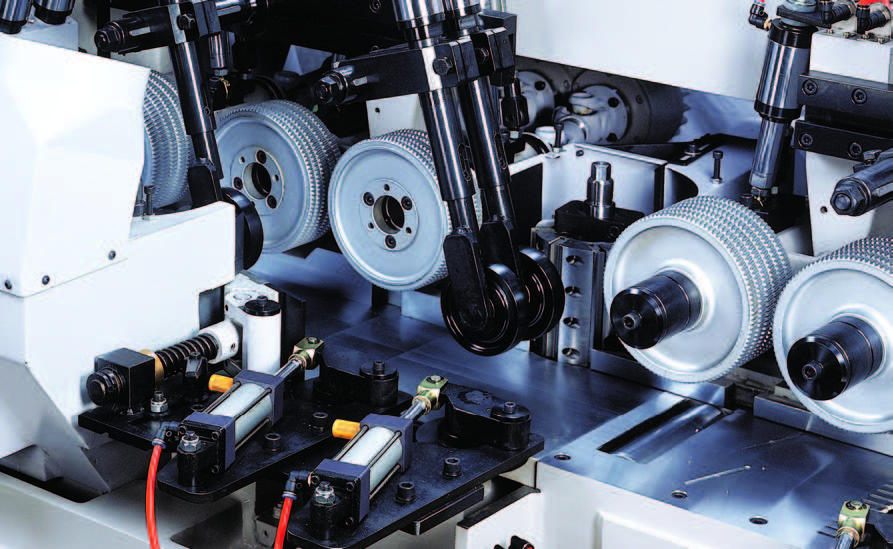

  • Пневматический прижим массивных прижимных плит перед верхними шпинделями
  • Гидрозажимные контропоры на горизонтальных шпинделях
  • Увеличение толщины обработки 200 мм, 250 мм (опция)
  • Увеличение скорости подачи (опция)
  • Установка универсального шпинделя (опция)
  • Установка джойнтеров для прямых ножей (опция)
  • Установка джойнтеров для профильных ножей (опция)

Заказать

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

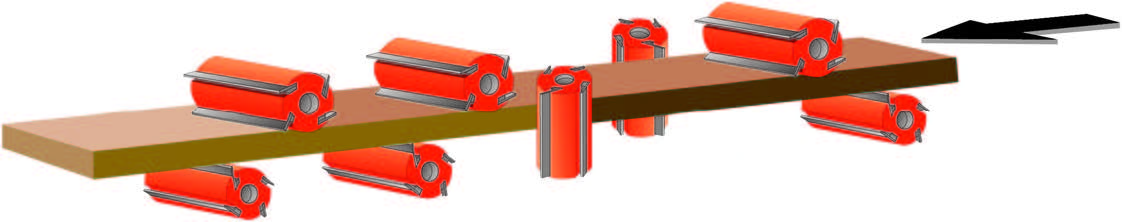

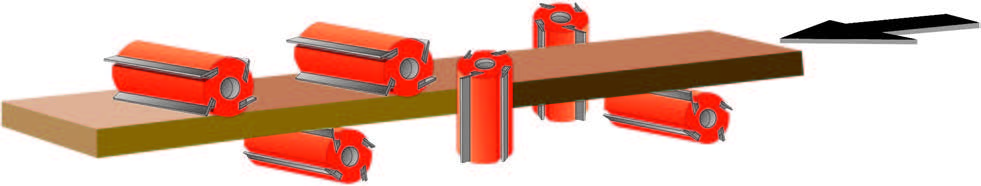

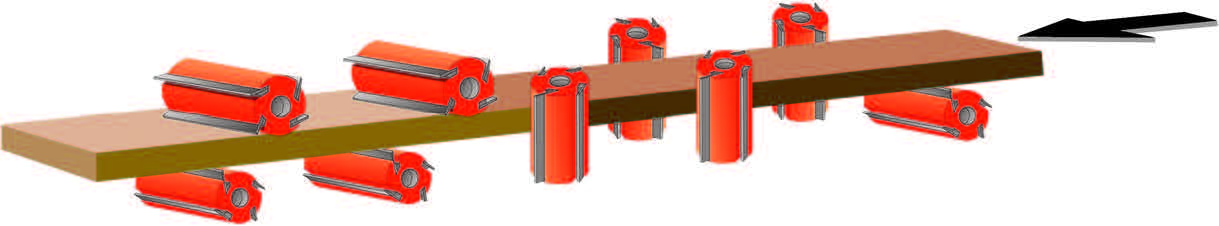

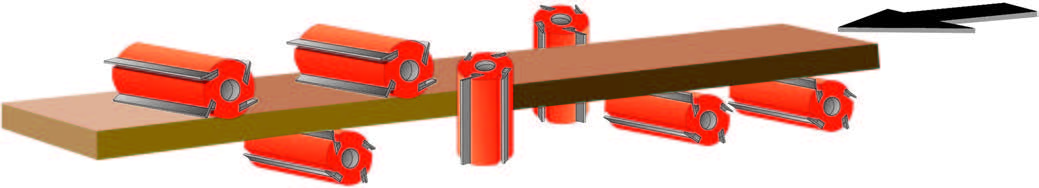

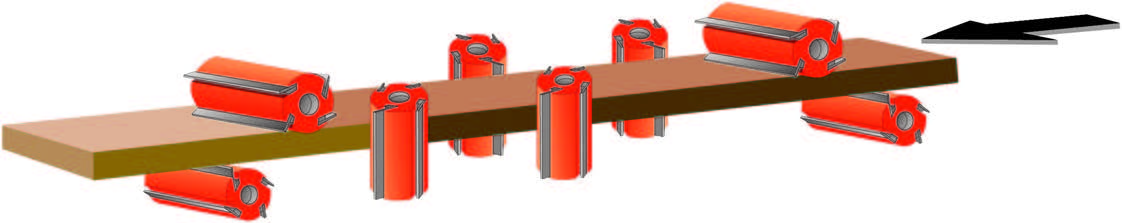

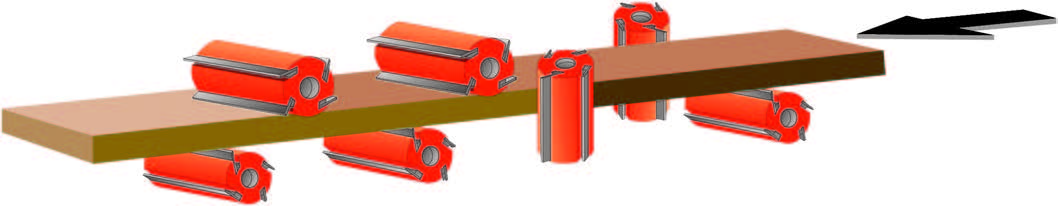

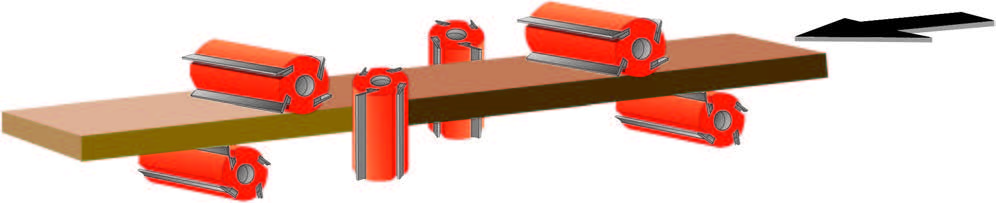

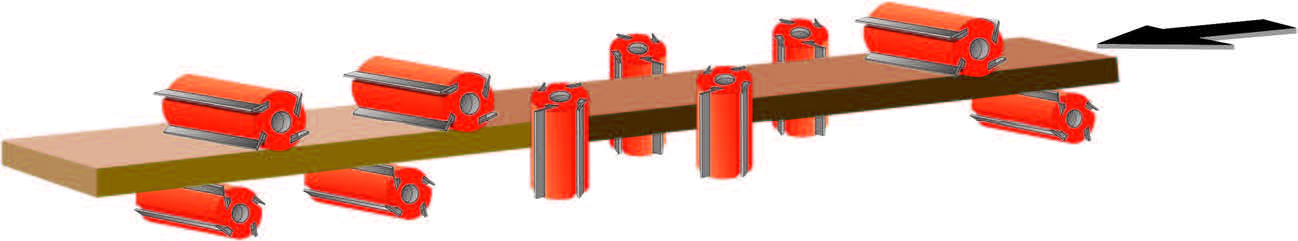

СХЕМА ОБРАБОТКИ:

Варианты станков:

 - 6-шпиндельный GH-623


 - 7-шпиндельный GH-723

 - 8-шпиндельный GH-823

 - 9-шпиндельный GH-923

 - 10-шпиндельный GH-1023

 - 6-шпиндельный GH-623A

 - 7-шпиндельный GH-723A

 - 8-шпиндельный GH-823A

НАЗНАЧЕНИЕ

Предназначены для высокоскоростной обработки большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а так же профилирования стенового массивного и клееного бруса.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.

Количество шпинделей - 6, 7, 8, 9,10 шт.

Размеры обрабатываемых заготовок при обработке фрезами:

  • ширина 10-230 мм.
  • толщина 10-160 мм.

Скорость подачи бесступенчатая (инвертор) - 20-200 м/мин.

Диаметр шпинделей - 50 мм.

Диаметр инструмента наружный:

  • Диаметр фрезы для 1-го нижнего шпинделя - 160~210 мм
  • Диаметр фрезы для вертикальных шпинделей - 160~230 мм
  • Диаметр фрезы для горизонтальных шпинделей - 160~250 мм

Частота вращения шпинделей - 6000 об/мин.

Мощность двигателей:

  • Мощность основных шпинделей -  15 кВт  и 18 кВт.
  • Мощность двигателя подачи - 15 кВт.
  • Мощность двигателя подъема траверсы - 1,1кВт.
  • Общая установленная мощность - от 100 кВт.

Диапазон регулировки приемного стола - 10 мм.
Регулировка вертикального шпинделя - 50 мм.
Регулировка горизонтального шпинделя - 30 мм.

Диаметр патрубков стружкоприемников - 150 мм.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ

    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
