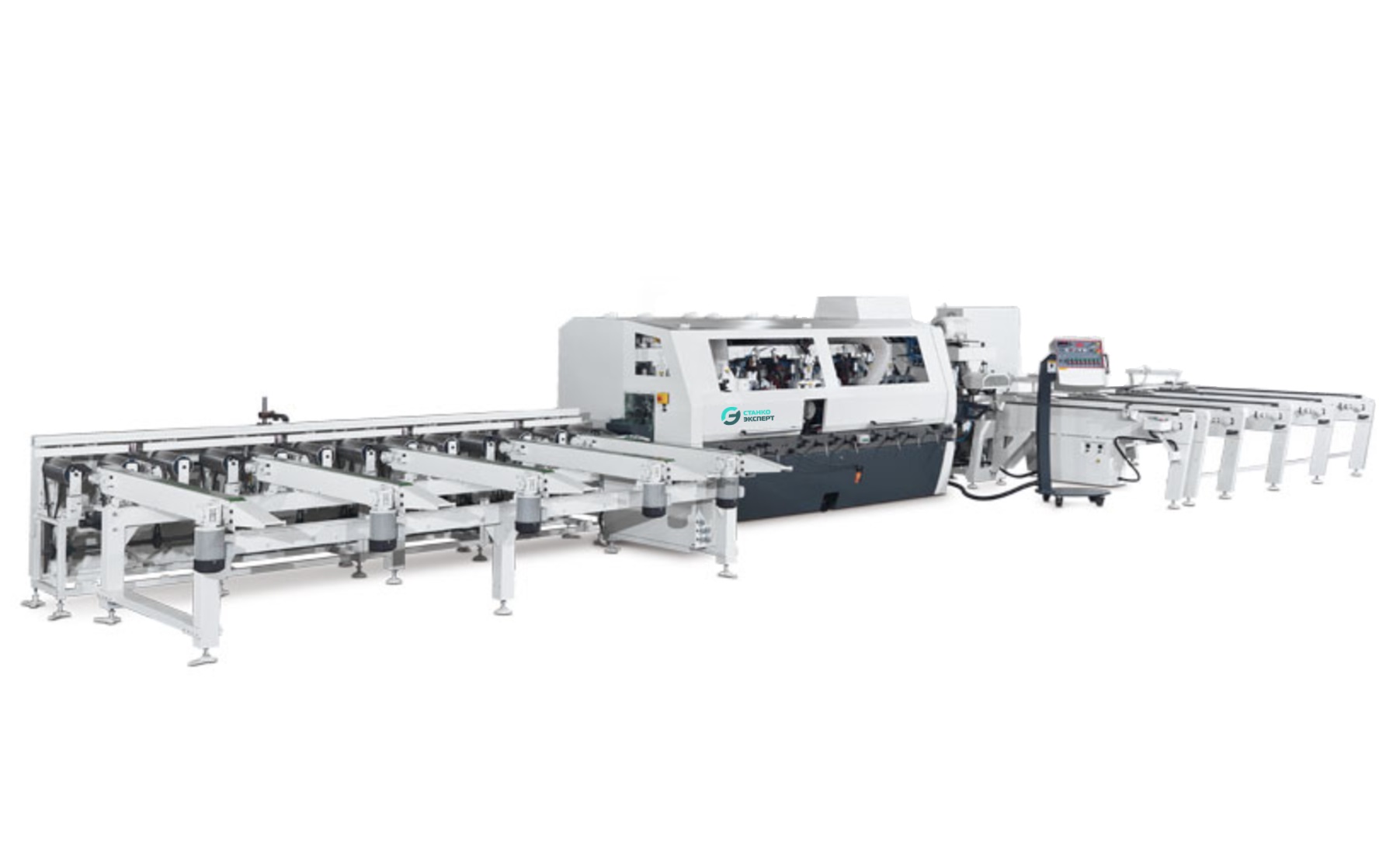

Высокоскоростной четырехсторонний фрезерный станок Woodpecker SKG-230JH ТАЙВАНЬ, 120 М/МИН

  • Макс. сечение заготовки: 230 х 150 мм.
  • Количество шпинделей: 5, 6, 7, 8, 9 шт.
  • Скорость подачи: 10-120 м/мин.

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

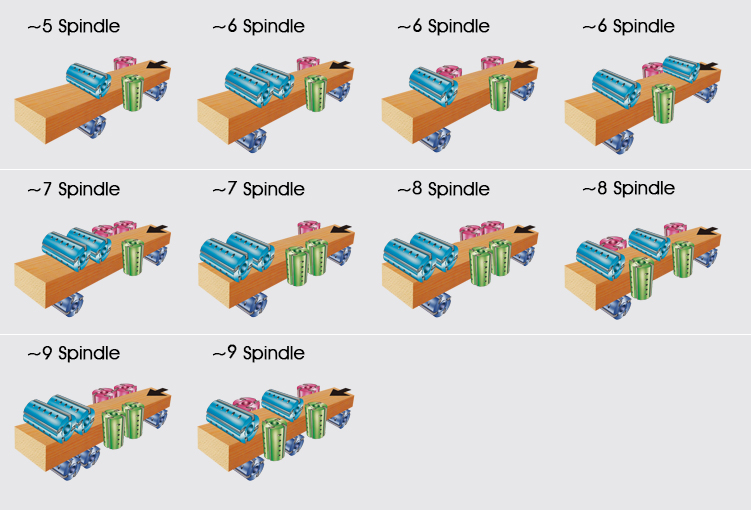

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ

Предназначен для выполнения широкого спектра высокоточной скоростной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход с максимальной скоростью до 120 м/мин.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.

Количество шпинделей - 5, 6, 7, 8, 9 шт.

Размеры обрабатываемых заготовок при обработке фрезами:

  • ширина 30-230 мм.
  • толщина 10-150 мм.

Скорость подачи бесступенчатая (инвертор) - 10-120 м/мин.

Диаметр шпинделей - 40 мм. (опционально 50 мм.)

Диаметр инструмента наружный:

  • Диаметр фрезы для 1-го нижнего шпинделя - 125~180 мм
  • Диаметр фрезы для вертикальных шпинделей - 150~200 мм
  • Диаметр фрезы для горизонтальных шпинделей - 150~230 мм

Частота вращения шпинделей - 6000 об/мин.

Мощность двигателей:

  • Мощность основных шпинделей -  15 кВт  и 18 кВт.
  • Мощность двигателя подачи - 15 кВт.
  • Мощность двигателя подъема траверсы - 1,1  кВт
  • Общая установленная мощность - от 100 кВт.

Диапазон регулировки приемного стола - 10 мм.

Регулировка вертикального шпинделя - 50 мм.

Регулировка горизонтального шпинделя - 30 мм.

Диаметр патрубков стружкоприемников - 150 мм.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • НОЖЕВЫЕ БАРАБАНЫ

    НОЖЕВЫЕ БАРАБАНЫ

    - Ножевые барабаны для плоского строгания
    - Облегченные легкосплавные корпуса
    - Двусторонние стальные втулки
    - Комплектуются ножами из быстрорежущей стали HSS 18%
    - Высота режущей части от 60 мм до 230 мм.



  • ЗАТОЧНОЕ ОБОРУДОВАНИЕ




    ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
    Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
    - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
    - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
    - Ø хвостовика концевой фрезы - 3-13 мм.
    - Суммарная мощность - 0,7 кВт.



  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
