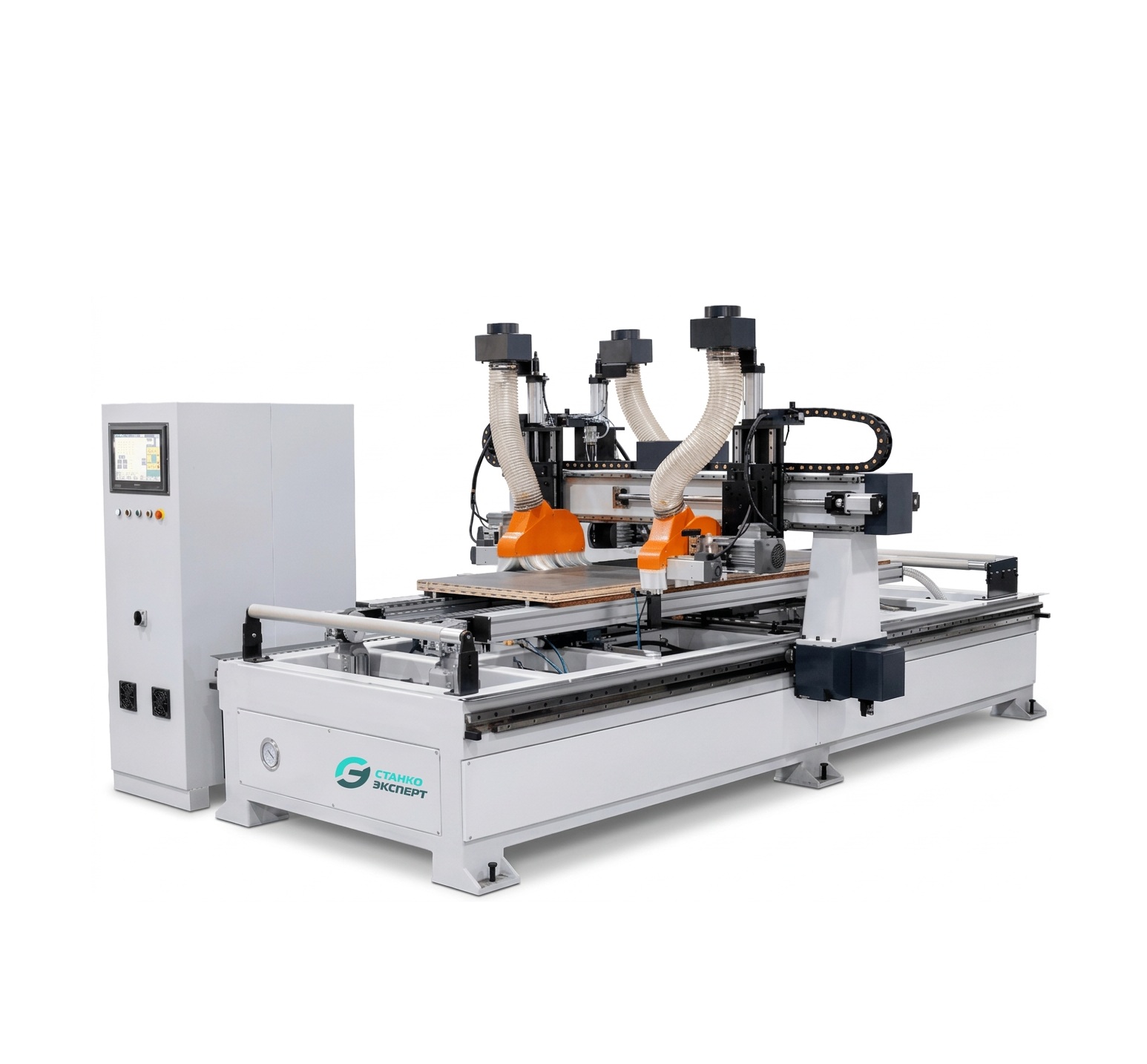

Форматно-обрезной центр с ЧПУ Trans-U WNCY49S

  • Длина заготовки: 1600-2500 мм.
  • Ширина заготовки: 430-1100 мм.
  • Макс. толщина заготовки: 60 мм.
  • Общая мощность: 30 кВт
  • Масса: 3100 кг.

Преимущества

  • Автоматическое центрирование двери
  • Конвейерная система загрузки и выгрузки с автоматическим удалением обрезков
  • Среднее время обработки дверного полотна 50 секунд
  • Форматирование с четырех сторон
  • Вакуумное удержание заготовки

Заказать

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать

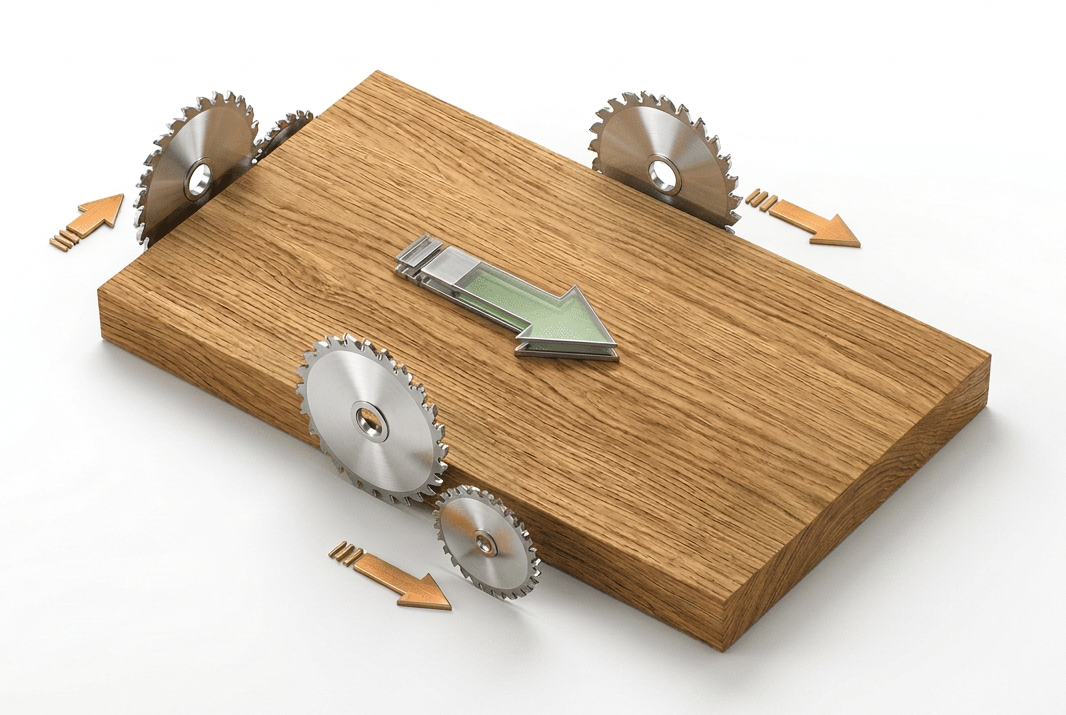

   СХЕМА ОБРАБОТКИ

   НАЗНАЧЕНИЕ

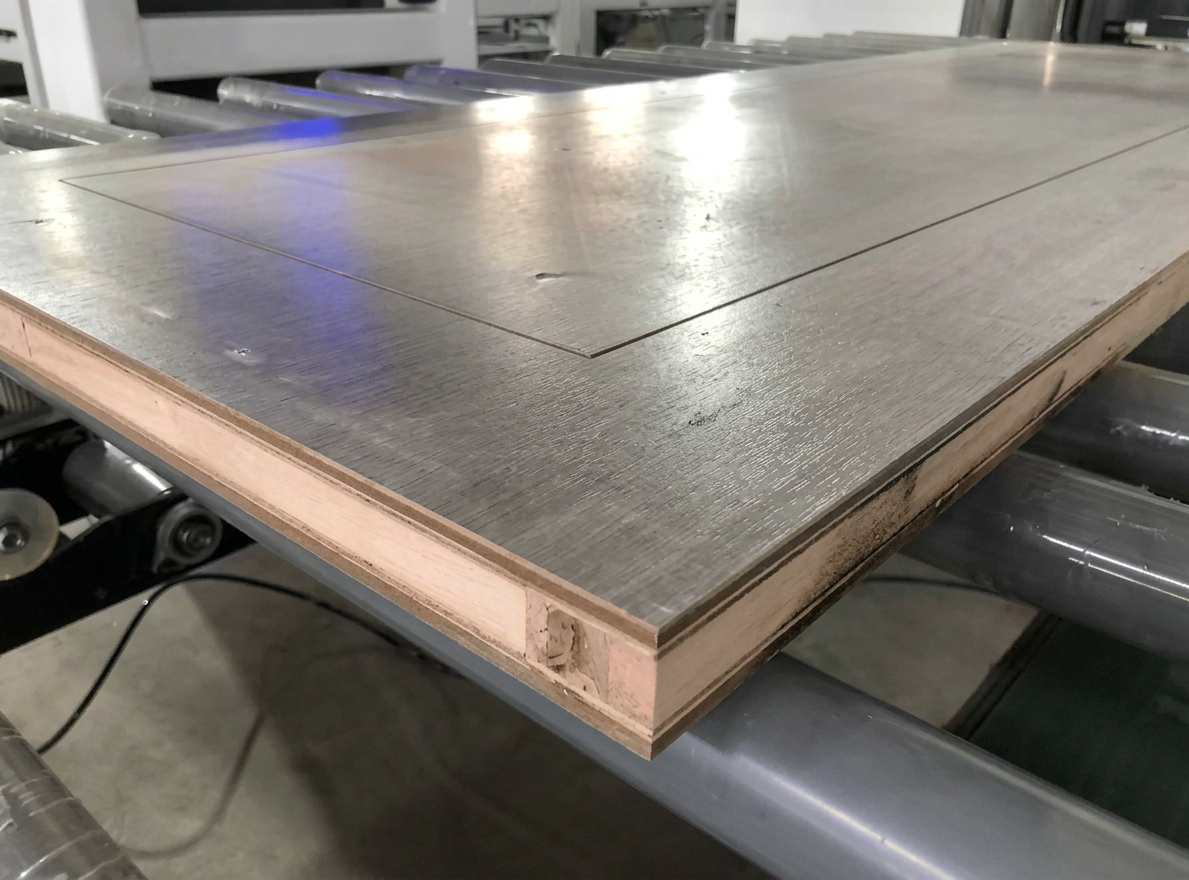

   Форматно-обрезной центр с ЧПУ для дверных полотен предназначен для высокоскоростного чистового форматирования (обрезки) дверных полотен перед последующей финишной обработкой.

   ОБЛАСТЬ ПРИМЕНЕНИЯ
   Применяется на средних и крупных дверных предприятиях, как при серийном изготовлении дверей, так и при производстве дверей на заказ.

   Центр обеспечивает:

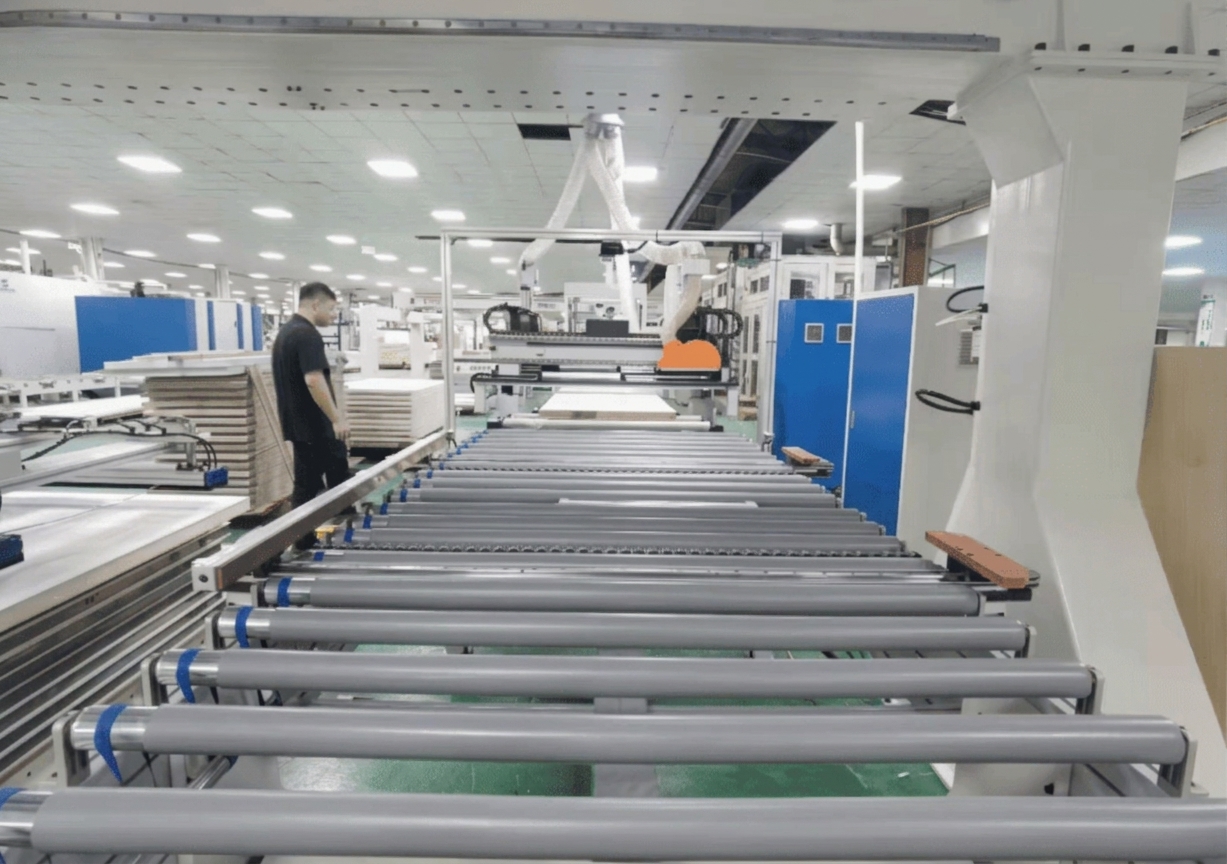

  • автоматическую подачу дверного полотна в зону обработки;
  • автоматическую базировку полотна;
  • форматирование полотна с четырех сторон в полностью автоматическом режиме;
  • дальнейшую автоматическую выгрузку;
  • среднее время обработки одного дверного полотна 50 секунд.

   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Основные:
Длина заготовки - 1600-2500 мм.
Ширина заготовки - 430-1100 мм.
Толщина заготовки - 60 мм.
Общая установленная мощность - 30 кВт.
Давление в пневмосистеме - 0,6-0,7 МПa.
Мощность двигателя основной пилы - 3 х 7,5 кВт.
Частота вращения основной пилы - 6000 об/мин
Мощность двигателя подрезной пилы - 3 х 7,5 кВт.
Частота вращения подрезной пилы - 12 000 об/мин.
Система подачи дверного полотна - автоматическая
Система позиционирования дверного полотна на рабочих столах - автоматическая
Система позиционирования рабочих столов по ширине рабочих столов - автоматическая
Система позиционирования рабочих агрегатов - автоматическая
Количество агрегатов для форматирования по длине полотна - 2 шт.
Количество агрегатов для форматирования по ширине полотна - 1 шт.

   Энергопотребление:
Напряжение - 380 В.
Частота - 50 Гц.

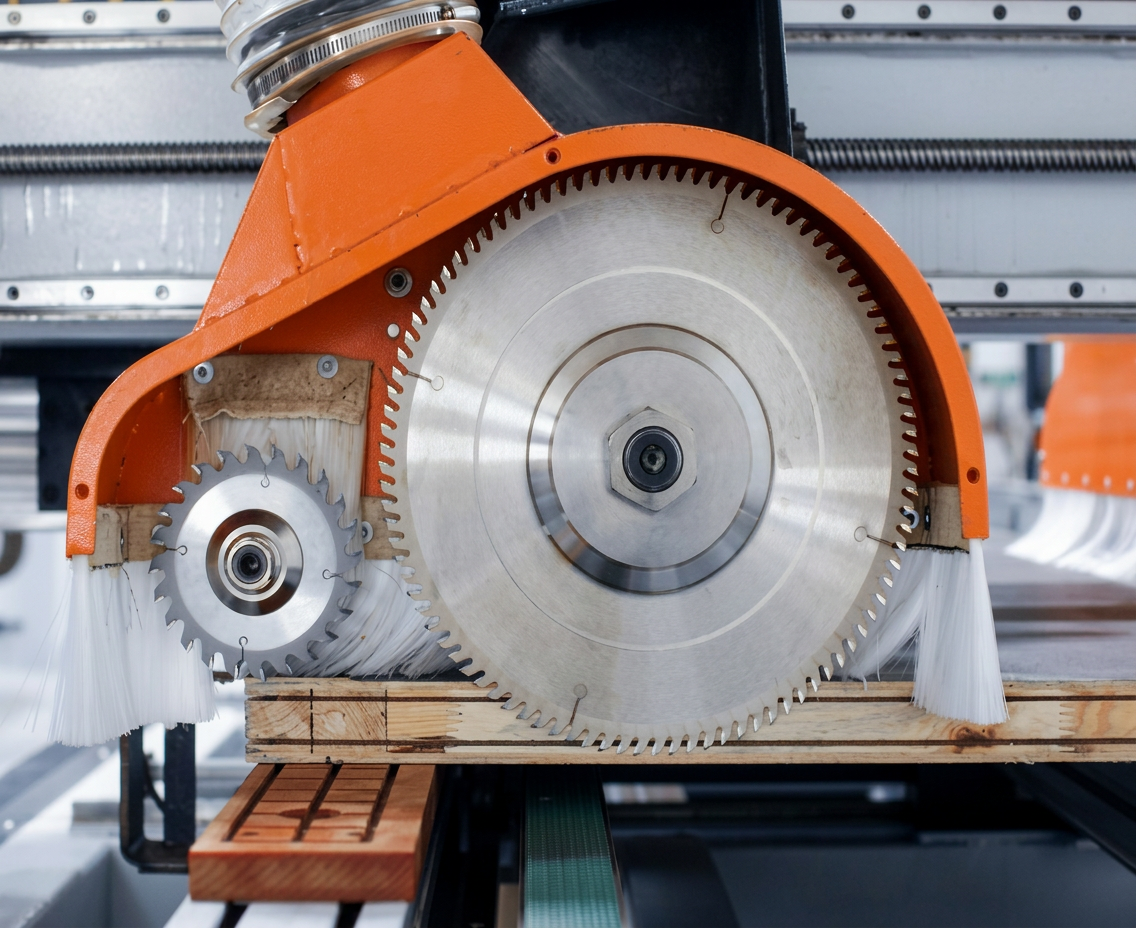

   Пильный узел:
Посадочный диаметр основной пилы - 30 мм.
Посадочный диаметр подрезной пилы - 22 мм.
Диаметр основной пилы - 300 мм.
Диаметр подрезной пилы - 120 мм.

   Габаритные размеры:
Длина - 4300 мм.
Ширина - 2260 мм.
Высота - 2100 мм.
Масса - 3100 кг.

   Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.
