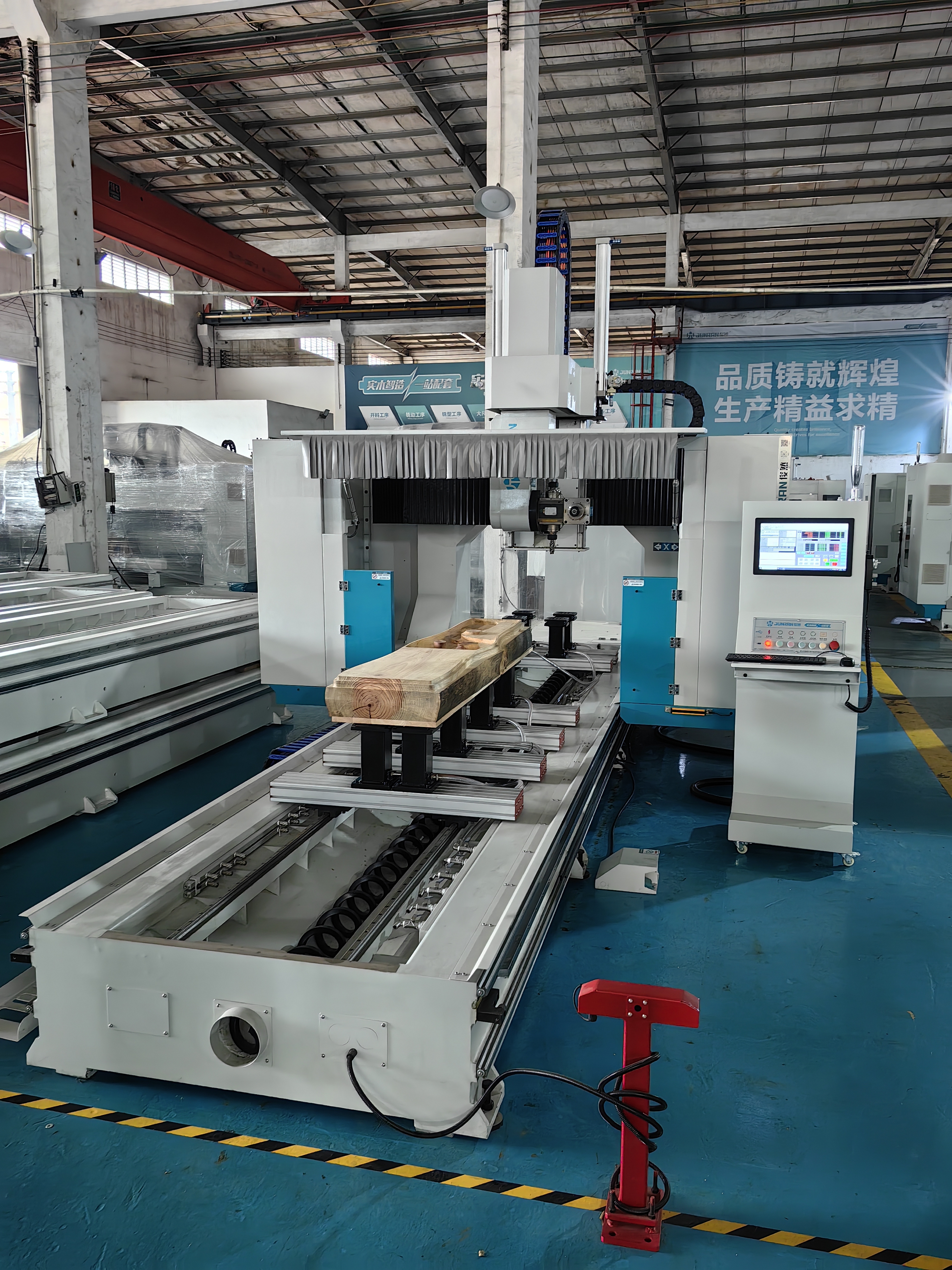

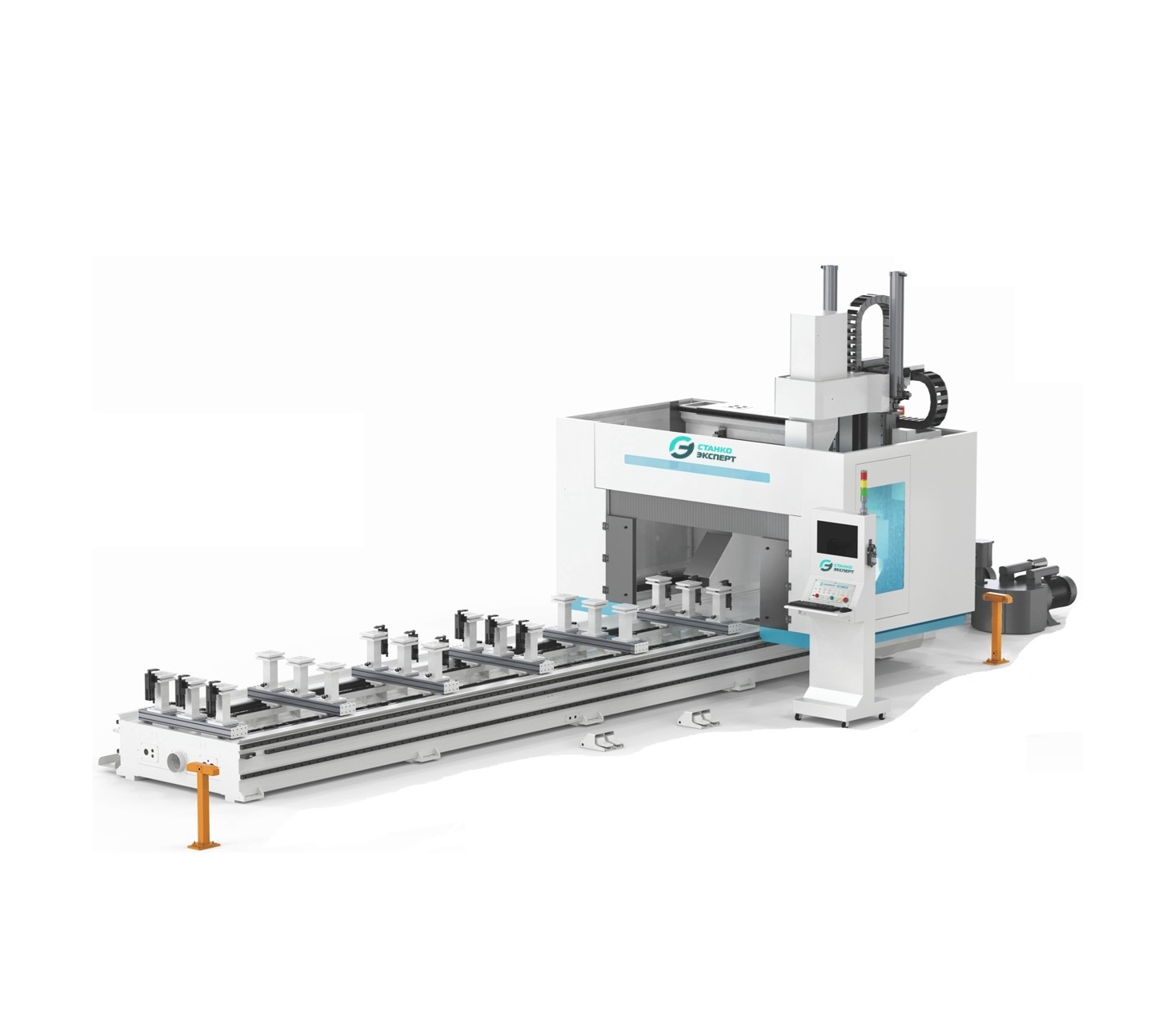

Портальный пятиосевой обрабатывающий центр с ЧПУ THEOS JR-5012-T2

  • Диапазон перемещения осей, мм: X - 1200, Y - 5000, Z - 800
  • Шпиндель: 4 * 7,5 кВт.
  • Частота вращения: 24 000 об/мин.
  • Смена инструмента: автоматическая

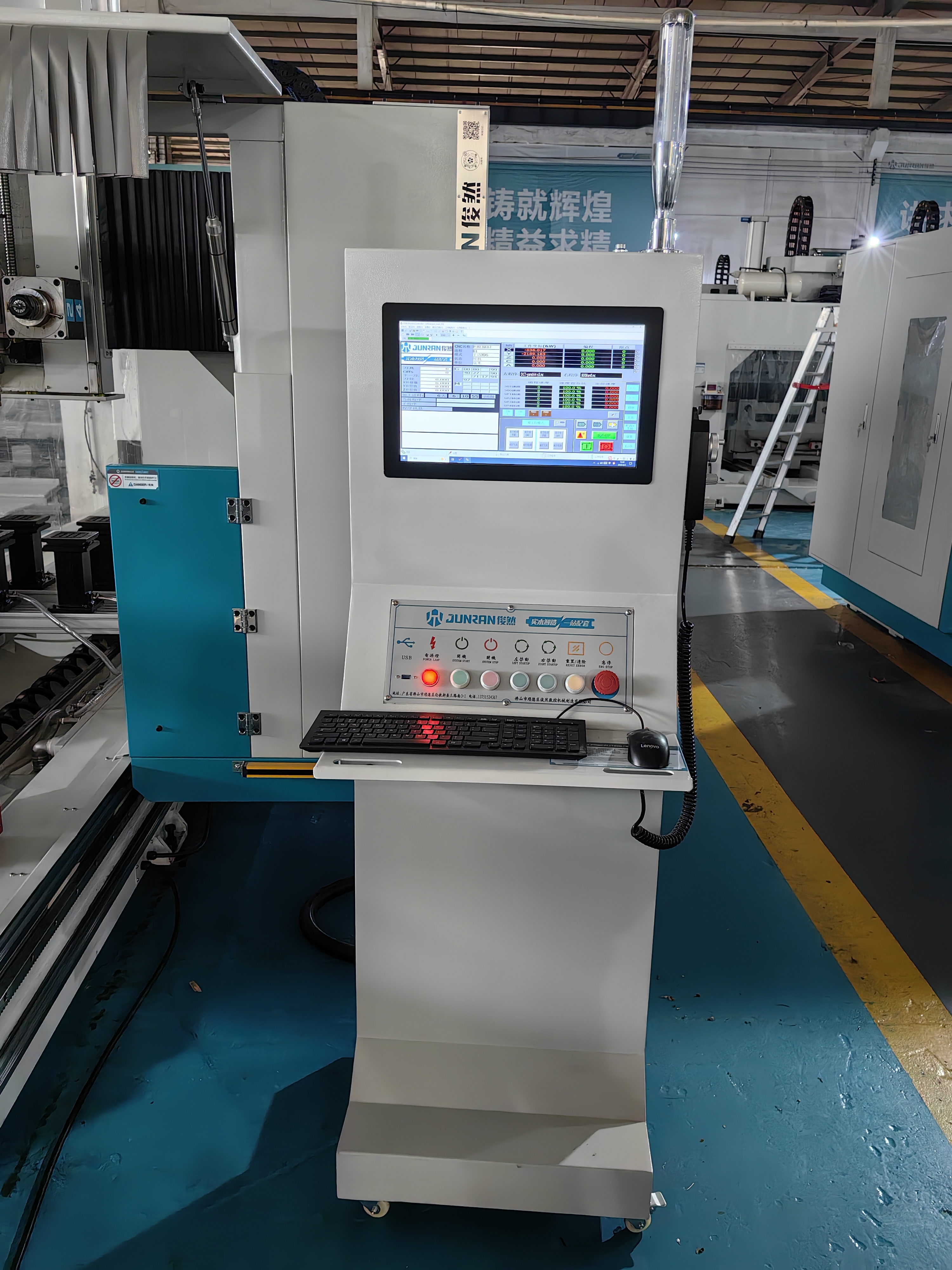

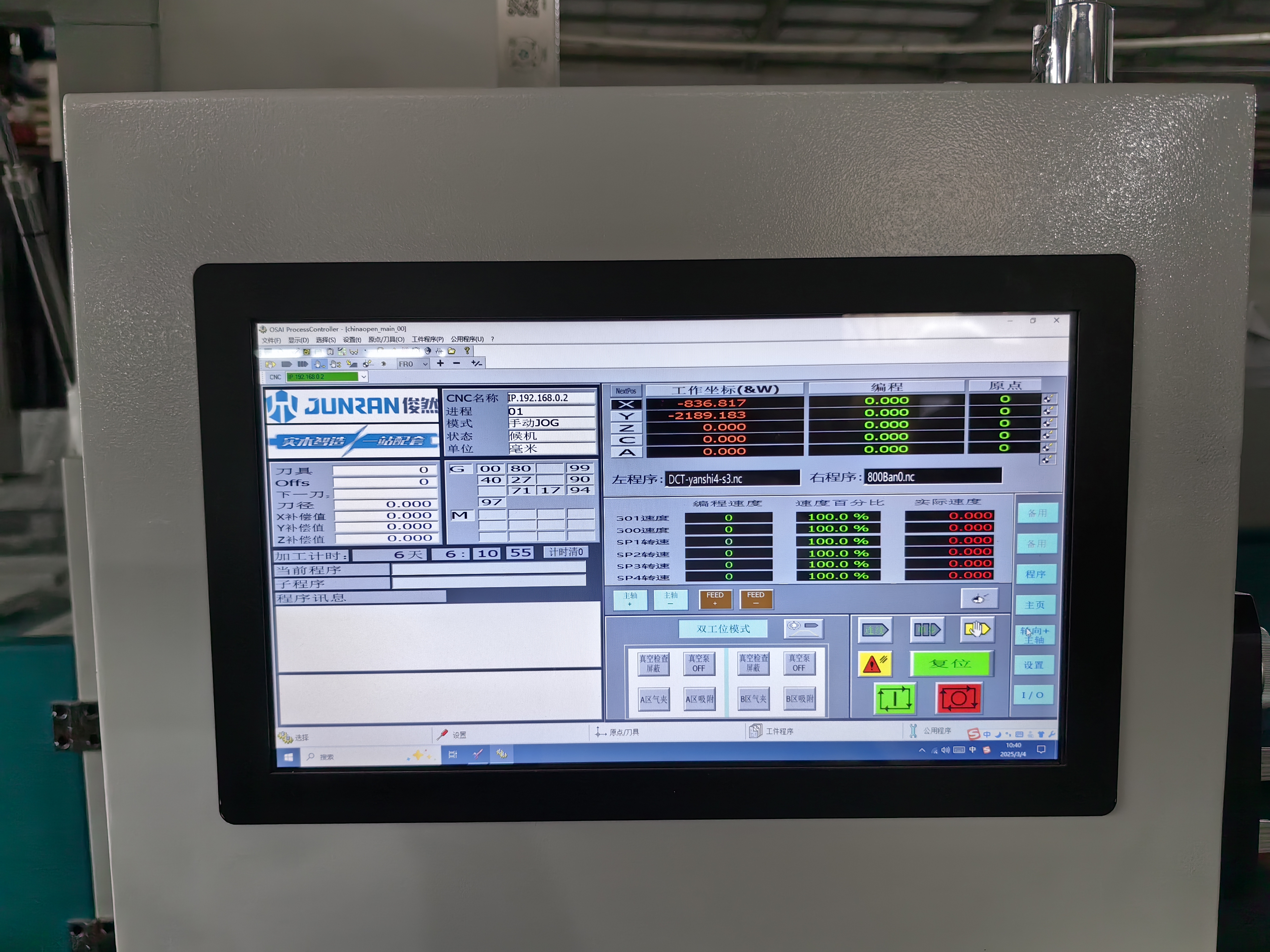

  • Стойка управления: OSAI
  • Общая мощность: 36 кВт
  • Масса: 7500 кг.

Преимущества

  • 4 фрезерных шпинделя по 7,5 кВт, 24 000 об/мин
  • 6 траверс / 18 вак. модулей
  • Сверлильно-присадочная голова с пазовальной пилой
  • Магазин автоматической смены инструмента на 12 позиций

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать

   НАЗНАЧЕНИЕ
   Предназначен для изготовления мебели по индивидуальным заказам. Сверление с 5 сторон и верхнее пазование за один проход, две рабочие зоны с попеременной обработкой повышают эффективность производства. Перемещение по осям X, Y, Z  осуществляется посредством высокоточных сервомоторов. Открытый порт для подключения программного обеспечения.

   ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
   Массивная, жесткая станина обрабатываются на самых современных высокоточных станках с ЧПУ. Все детали оборудования, а также все станины станков проходят обязательные тесты на соответствие качеству.

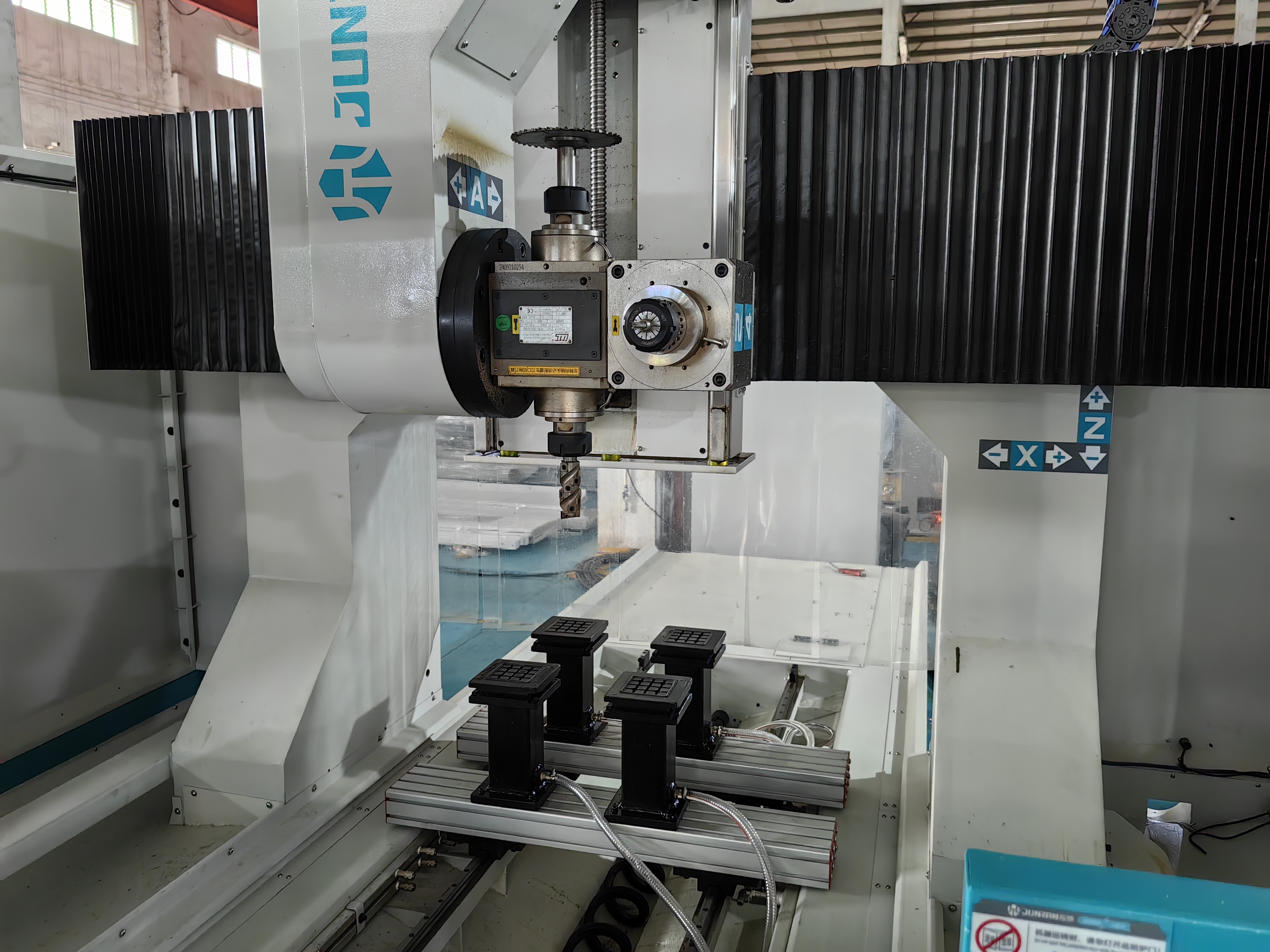

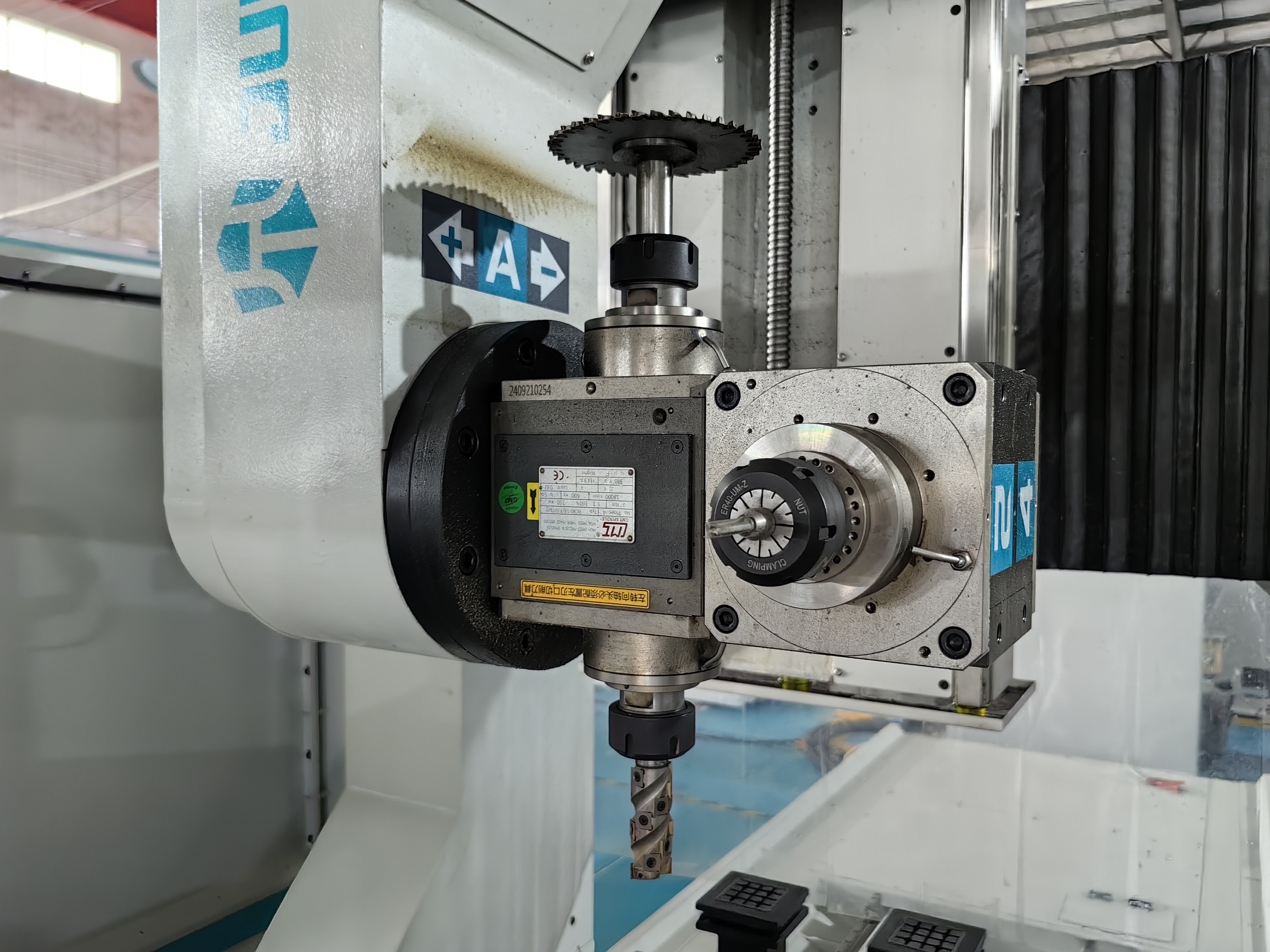

  • Два шпинделя 7,5 кВт, 24 000 об/мин; HSK-63F; 14 вертикальных сверл + 8 горизонтальных сверл + пазовальная пила.
  • 12-позиционный револьверный магазин обеспечивает максимальное удобство в работе и экономию времени на смену инструмента.

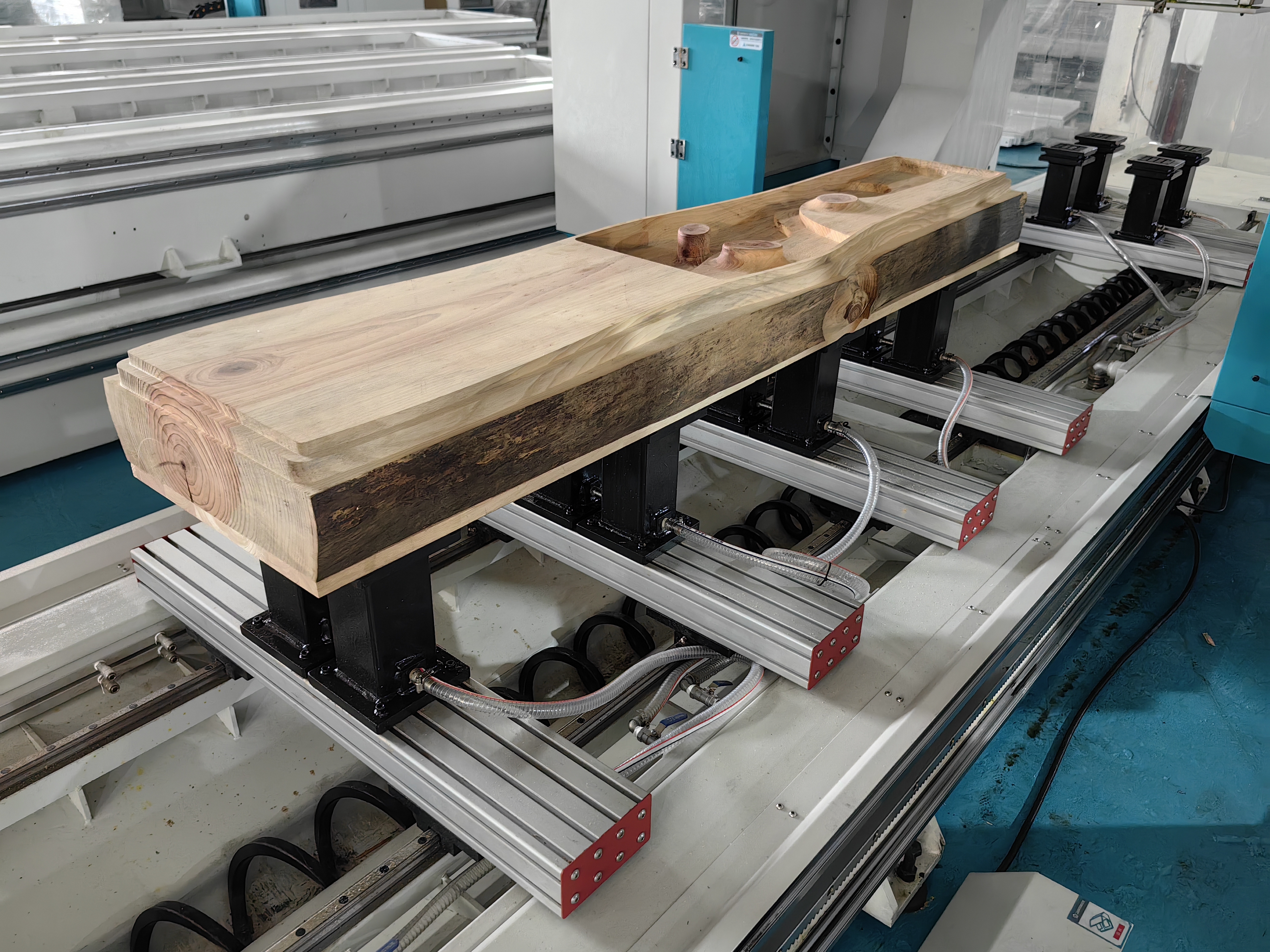

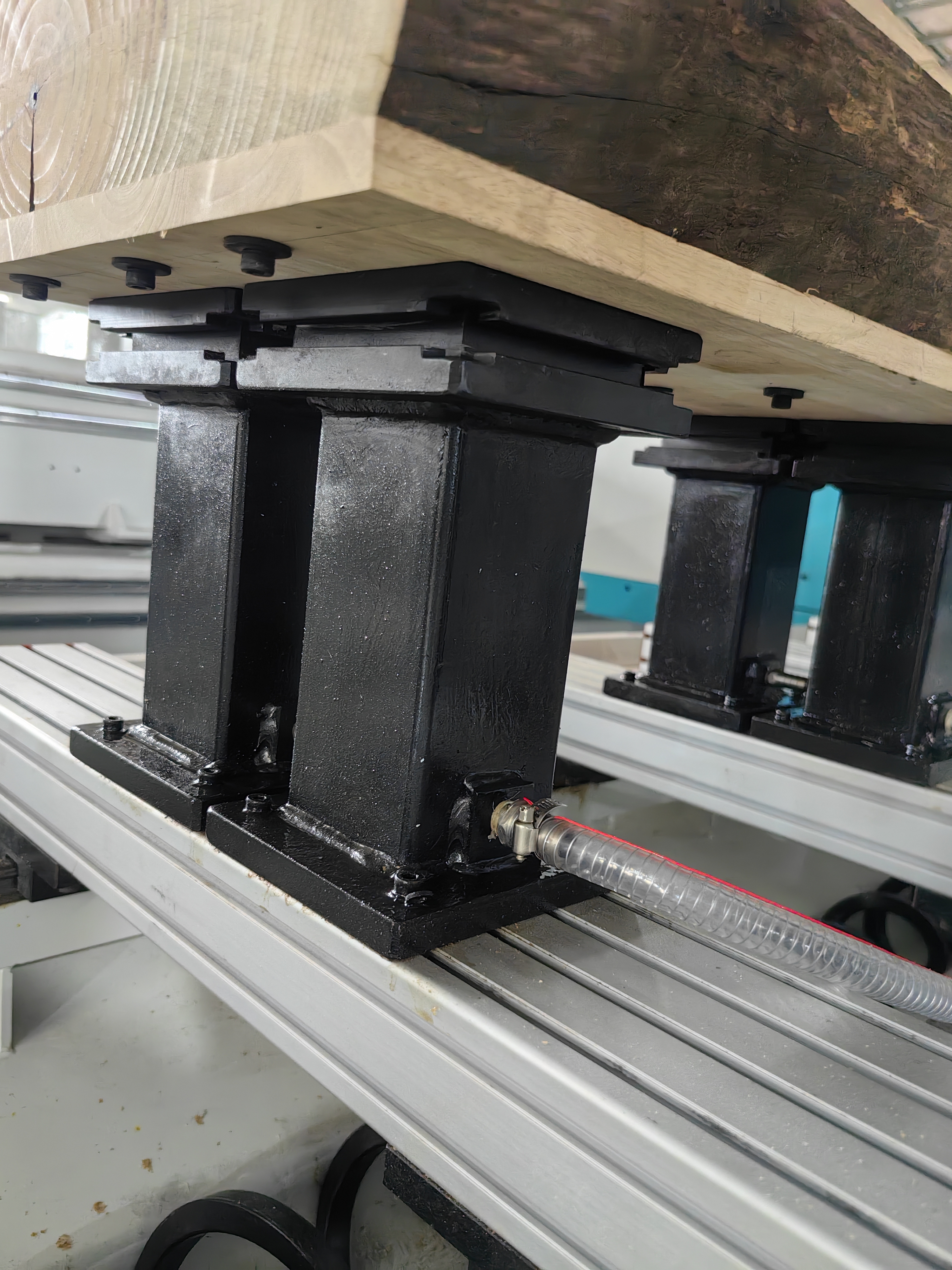

  • 6 траверс с 3 типами вакуумных присосок  надежно фиксируют детали различных форм и размеров в процессе обработки. Быстрая смена при необходимости.
  • Световая завеса безопасности поделена на две части для двух рабочих зон, не препятствуя обычной обработке на второй зоне, когда оператор помещает панель на первую рабочую станцию, обеспечивая персональную защиту во время работы в маятниковом режиме.

   ОБЛАСТЬ ПРИМЕНЕНИЯ







   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   Диапазон перемещения осей:
«X» - 1200 мм.
«Y» - 5000 мм.
«Z» - 800 мм.

   Угол поворота круговых осей:
«A» - 800 (±400)°
«С» - 800 (±400)°

   Скорость движения осей:
«X, Y / Y1» - 20 м/мин.
«Z» - 20 м/мин.
«A, C» - 22,5 об/мин.

   Типы рабочих столов и зоны обработки:
Точность обработки - ± 0.1 мм.
Кол-во независимых рабочих столов - 2 шт.
Для траверсных столов: кол-во траверс на каждом столе - 6 траверс / 18 вак. модулей
Макс. зона обработки X x Y - 3200 x 2300 мм.
Макс. площадь поддержки: каждого стола / двух столов -     1130 x 1130 / 1130 x 2300 мм.
Макс. высота заготовки с учетом установленного инструмента -     618 / 745 мм.
Вылет инструмента без уменьшения максимальной высоты заготовки -     41 мм.
Количество вакуумных насосов - 1 шт.
Производительность вакуумного насоса - 300 м³/ч.
Мощность вакуумного насоса - 9 кВт.
Датчик автоматического измерения инструмента - В комплекте
Занесение параметра коррекции длины инструмента в систему ЧП - Автоматическое
Общая мощность - 36 кВт.

   Габаритные размеры:
Длина - 7600 мм.
Ширина - 3000 мм.
Высота - 3600 мм.
Масса - 7500 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.
