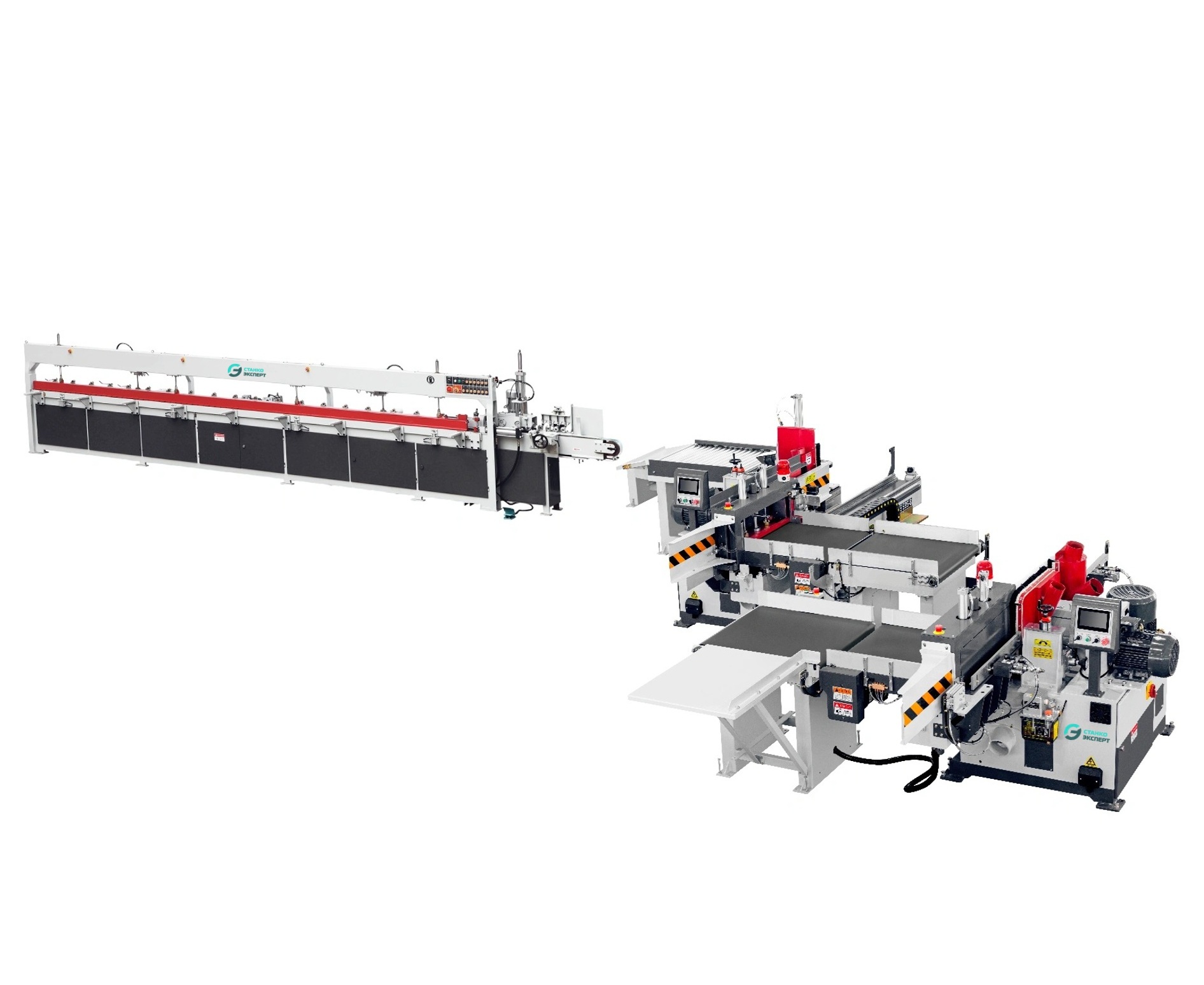

Полуавтоматическая линия сращивания по длине (серводвигатели + двухканальный пресс) Woodpecker JC 150D Servo

  • Макс. ширина пакета: 590 мм.
  • Макс. длина плети: 3100 мм. / 4500 мм. / 6000 мм. / 9000 мм.
  • Макс. сечение плети: 150 х 80 мм

Преимущества

  • Двухканальный автоматический пресс
  • 2 - 4 цикла в минуту (зависит от породы, сечения, кол-ва заготовок)
  • Линия обслуживается 2 операторами
  • 2 шипореза (1 + 1 с клеенамазом)

Заказать

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:


НАЗНАЧЕНИЕ:
Полуавтоматическая линия сращивания Woodpecker JC 150D Servo предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью. Применяется в столярном и мебельном производствах для изготовления клееного щита, погонажных изделий и бруса

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматическая линия сращивания Woodpecker JC 150D Servo применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера.

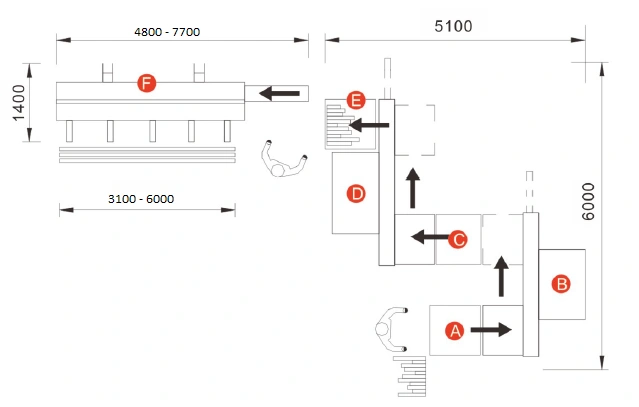

СОСТАВ ЛИНИИ:
Полуавтоматическая линия сращивания по длине состоит из:

  • подающего стола с транспортерной лентой (А)
  • двух автоматических шипорезных станков (В, C)
  • приёмного стола (D)
  • двухпозиционного пресса для сращивания по длине (E)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики:
Максимальная длина сращенной заготовки: 3100 мм. / 4500 мм. / 6000 мм. / 9000 мм.
Ширина рабочего стола шипорезных станков (ширина пакета): 590 мм.
Минимальная толщина заготовки (высота пакета): 20 мм.
Минимальная ширина заготовки (в прессе): 30 мм.
Максимальная толщина заготовки (в прессе): 80 мм.
Максимальное усилие при прессовании: 7000 кг.
Минимальная длина ламели до прессования: 150 мм.
Частота вращения торцовочных и подрезных валов: 2840 об/мин.
Максимальная ширина заготовки (высота пакета): 150 мм.
Посадочный диаметр шипорезных шпинделей: 50 мм.
Посадочный диаметр торцовочных и подрезных валов: 30 мм.
Максимальная длина ламели до прессования: 850 мм.
Частота вращения шипорезных шпинделей: 5600 об/мин.

Мощность узлов:
Конвейер пресса: 2,2 кВт.

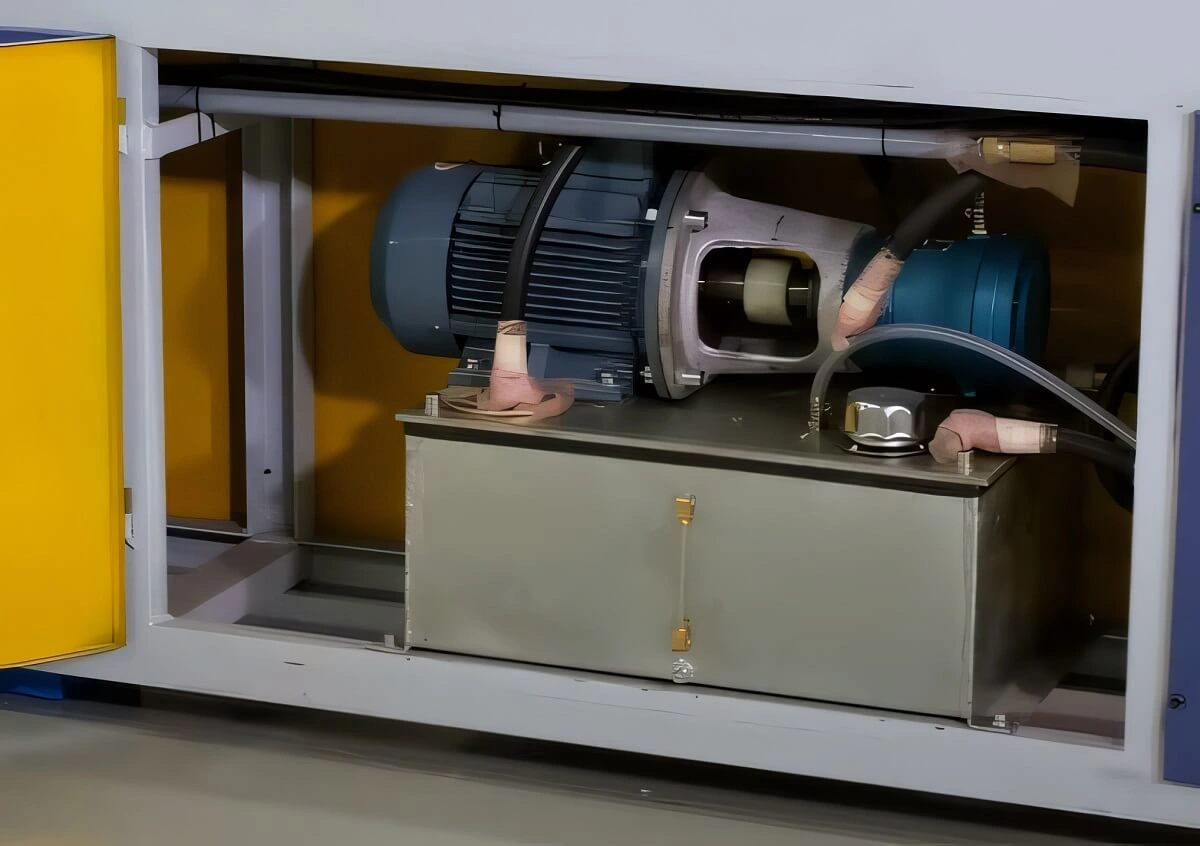

Гидромотор пресса: 3,75 кВт.
Торцовочный шпиндель пресса: 4 кВт.
Шипорезные шпиндели: 2 х 15 кВт.
Торцовочные шпиндели: 2 x 5,5 кВт.
Подрезные шпиндели: 3 х 0,75 кВт.
Подающие столы и конвейеры шипорезной группы: 4 х 0,75 кВт.
Суммарная мощность: 59,5 кВт.

Аспирация:
Производительность аспирации для удаления стружки: 9000 м3/час.
Давление воздуха в пневмосистеме: 6 - 8 бар.

Габаритные размеры:
Длина: 9500 – 16300 мм.
Ширина: 6000 мм.
Высота: 1700 мм.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10% от стоимости оборудования и мы отгрузим станок.
