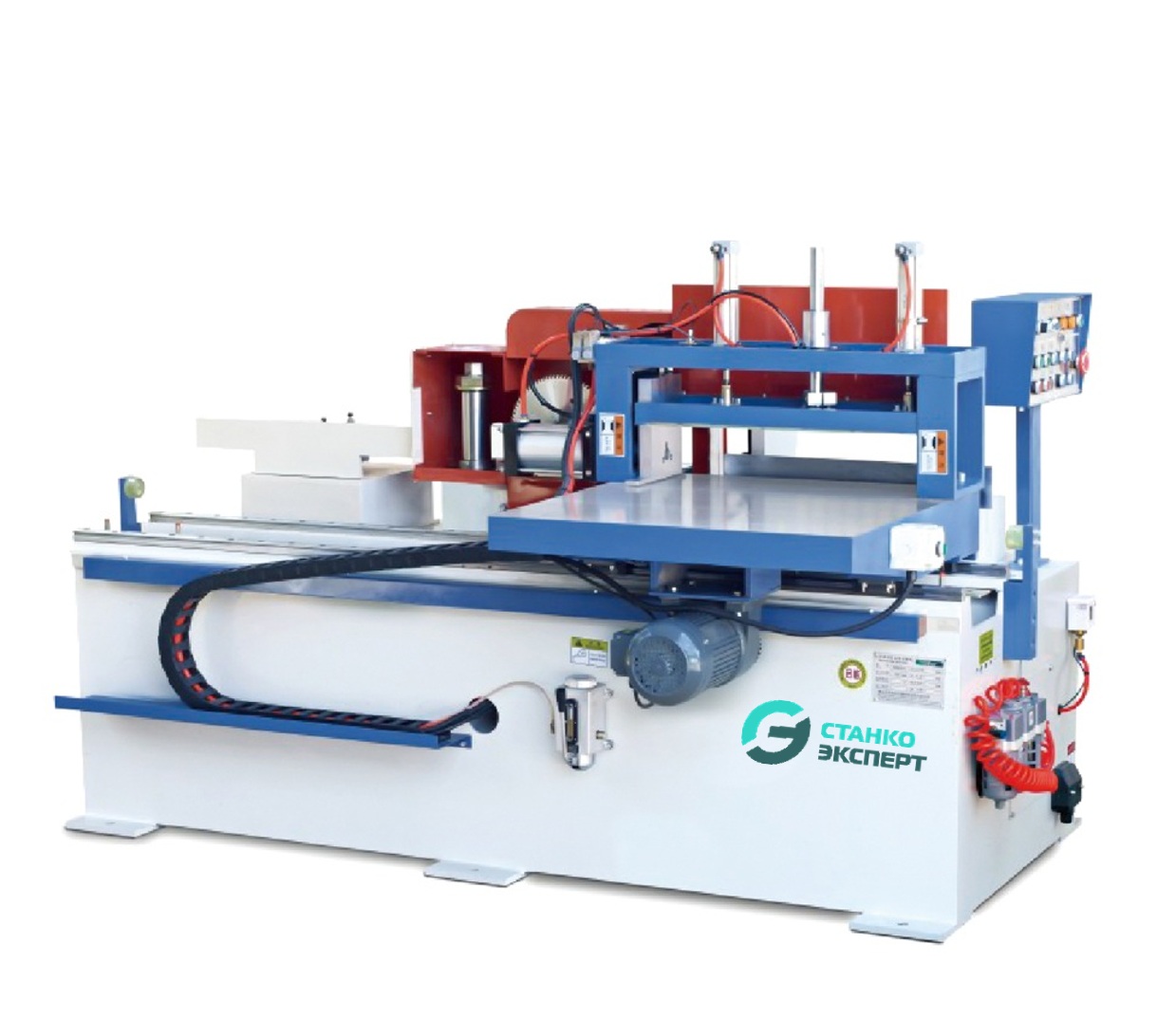

Шипорезный станок для сращивания Woodpecker 3515А

   НАЗНАЧЕНИЕ
   Шипорезные станки предназначены для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм. Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным:

   ОБЛАСТЬ ПРИМЕНЕНИЯ
   Шипорезные станки применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера.


   ПРЕИМУЩЕСТВА:

• Увеличенная ширина обрабатываемого пакета
• Гидравлическая подача заготовки
• Мощная литая станина снижает вибрации и повышает точность обработки
• Возможность вертикального и горизонтального фрезерования заготовок различной длины
• Увеличенная мощность двигателя для обработки заготовок максимального сечения и повышения надёжности станка
• Направляющие каретки изготовлены из высокопрочной легированной стали
• Шпиндель установлен на двухрядных роликовых подшипниках серии 7207 для высокой точности и долговечности
• Каретка приводится в движение мощным гидроцилиндром от гидростанции (в комплекте)

Производительность — до 130 м³ сращённой продукции в месяц при односменной 8-часовой работе

   КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

   Станина
   Станина коробчатой формы и усиленная балка для каретки, подвергнутые специальной термообработке, придают конструкции высокую жёсткость, обеспечивая длительный срок службы станка без потери точности обработки.

   Рабочий стол каретки
   Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.

   Линейные направляющие
   Каретка перемещается по немецким линейным направляющим высокой точности. Конструкция исключает дополнительные изгибающие нагрузки, обеспечивая долговечность и высокое качество обработки шипов для улучшения сращённых плетей.

   Система подачи с регулировкой скорости возврата каретки
   Подача заготовок в зону резания осуществляется с помощью пневмоцилиндра с гидрокомпенсатором, что обеспечивает плавное перемещение пакета заготовок и позволяет увеличить скорость возврата каретки. Это сокращает цикл обработки и повышает общую производительность станка.

   Прижим пакета заготовок
   Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

   Торцовочный узел с пилой и дробилкой
   Обеспечивает точную обработку торца заготовки с дроблением отходов для их полного удаления через стружкоприемник аспирационной системы. Глубина обработки шипа настраивается с высокой точностью с помощью трапецеидальной винтовой пары.

   Высокоточный фрезерный шпиндель
   Применение в конструкции шпинделя высокооборотных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

   Привод фрезерного шпинделя
   Фрезерный шпиндель для нарезания шипов приводится от стационарного электродвигателя через плоскоремённую передачу. Это обеспечивает стабильную и надёжную работу при обработке пакета заготовок: вибрация от двигателя на шпиндель не передаётся, благодаря чему достигается высокое качество реза и увеличенный срок службы шпиндельного узла.

   Точная настройка фрезерного шпинделя
   Настройка фрезерного шпинделя осуществляется маховиком с фиксацией, через коническую передачу и трапецеидальный винт, что позволяет точно выставить его относительно стола и обеспечить правильную геометрию шипа.

   Устройство смещения пакета заготовок
   Перемещение пакета заготовок выполняется пневмоцилиндром после обработки шипа в переднем положении каретки, предотвращая повторную обработку шипов при возврате каретки в исходное положение.

   Управление работой станка в автоматическом режиме
   Управление производится педалью в режиме автоматики или кнопкой на кронштейне прижимов, что повышает удобство и производительность работы на станке.

   Пульт управления станком
   Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

Для заказа оборудования необходимо:

1. Связаться с нашими специалистами и уточнить все параметры станка.
2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

• ИНСТРУМЕНТ

Фрезы для сращивания TITAN
Предназначены для нарезки шипов для сращивания по длине в заготовках из древесины твердых и мягких пород
Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения
Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.

ЗАТОЧНОЕ ОБОРУДОВАНИЕ


• СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ И ЗАТОЧКИ ПРОФИЛЬНЫХ НОЖЕЙ MF 223C Полуавтоматический
  Станок предназначен для заточки режущего инструмента  : насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
  - Максимальные размеры насадных фрез (D x d x B) - 300 х 50 х 250 мм.
  - Максимальные размеры плоских ножей (L x B) - 200 х 40 мм.
  - Ø хвостовика концевой фрезы - 3-13 мм.
  - Суммарная мощность - 0,7 кВт.



• АСПИРАЦИЯ



  Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
  - Производительность 7000 м³/ч.
  - Мощность 5,5 кВт.
  - Объем накопителей 0,8 м³.
  - Фильтрующий материал: нетканый синтетический.



• ВИНТОВОЙ КОМПРЕССОР



  - Производительность - 0,69 м³/мин
  - Мощность - 5,5 кВт
  - Объем ресивера - 500 л
  - Прямой привод.
  - Уровень защиты двигателя IP54.
