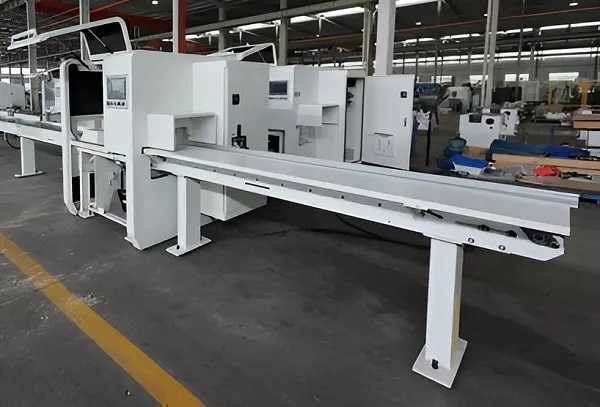

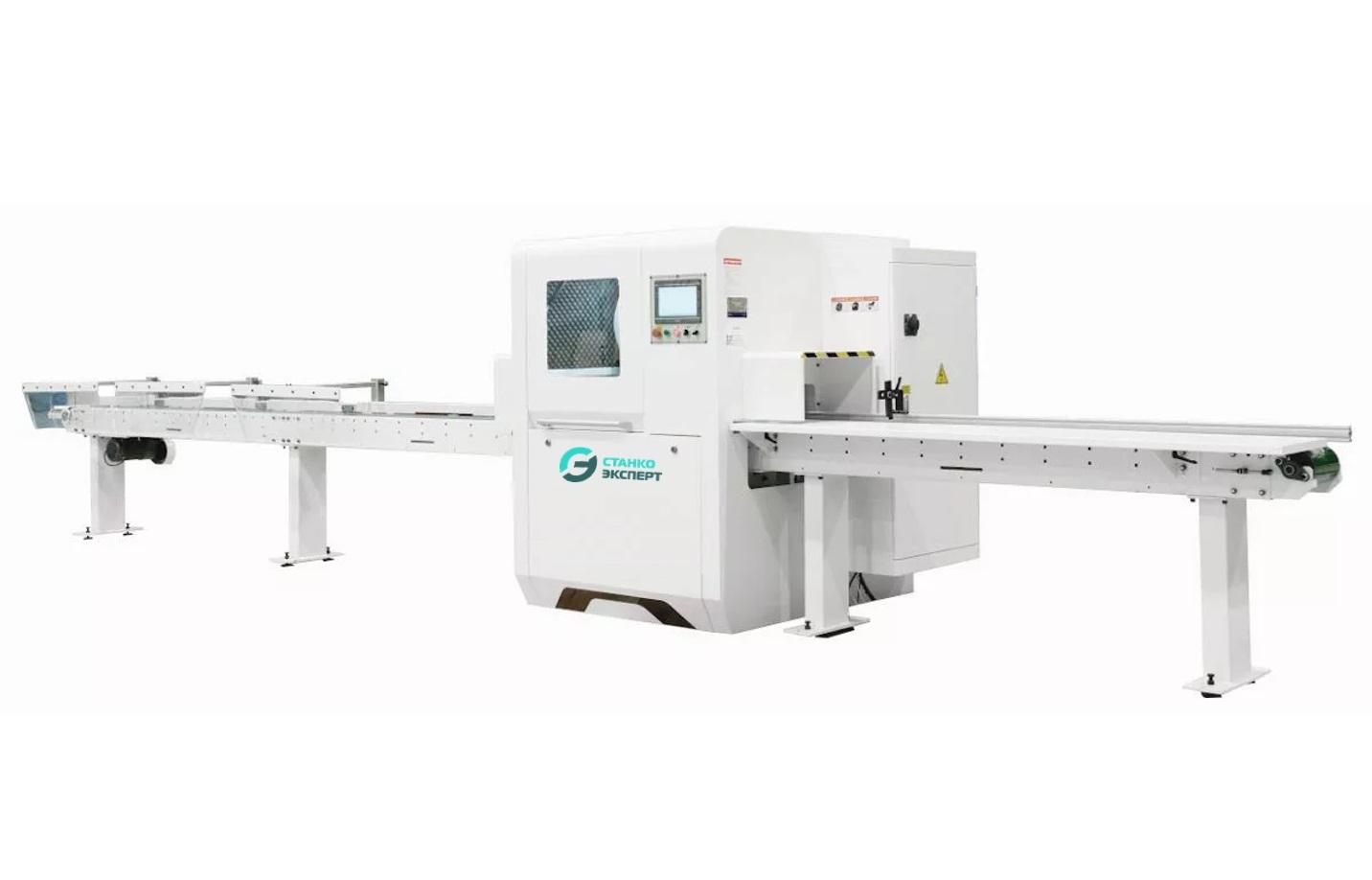

АВТОМАТИЧЕСКИЙ СТАНОК ДЛЯ ВЫРЕЗКИ ДЕФЕКТОВ И ТОРЦОВКИ В ЗАДАННЫЙ РАЗМЕР Woodpecker MJ-255

  • Торцевание: с вырезкой дефектных мест
  • Тип подачи: роликовый
  • Диаметр пилы: 500 мм.
  • Макс. скорость подачи: 180 м/мин.
  • Вес: 1800 кг.

Преимущества

  • Высокая скорость подачи – до 180 м/мин (в момент разгона заготовки)
  • Вырезка дефектов по мелкам
  • Возможность оснащения станцией сканирования дефектов
  • В комплекте подающий транспортер с разметочным столом
  • В комплекте приемный ленточный транспортер для выгрузки продуктов резания и пневматическими выталкивателями.

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

СХЕМА ОБРАБОТКИ:


НАЗНАЧЕНИЕ:
Предназначен для автоматической торцовки заготовок на необходимый размер, а также для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора с высокой скоростью подачи в автоматическом режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Заменяет от 4 до 8 классических торцовочных станков.

ПРИНЦИП РАБОТЫ:
Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера.

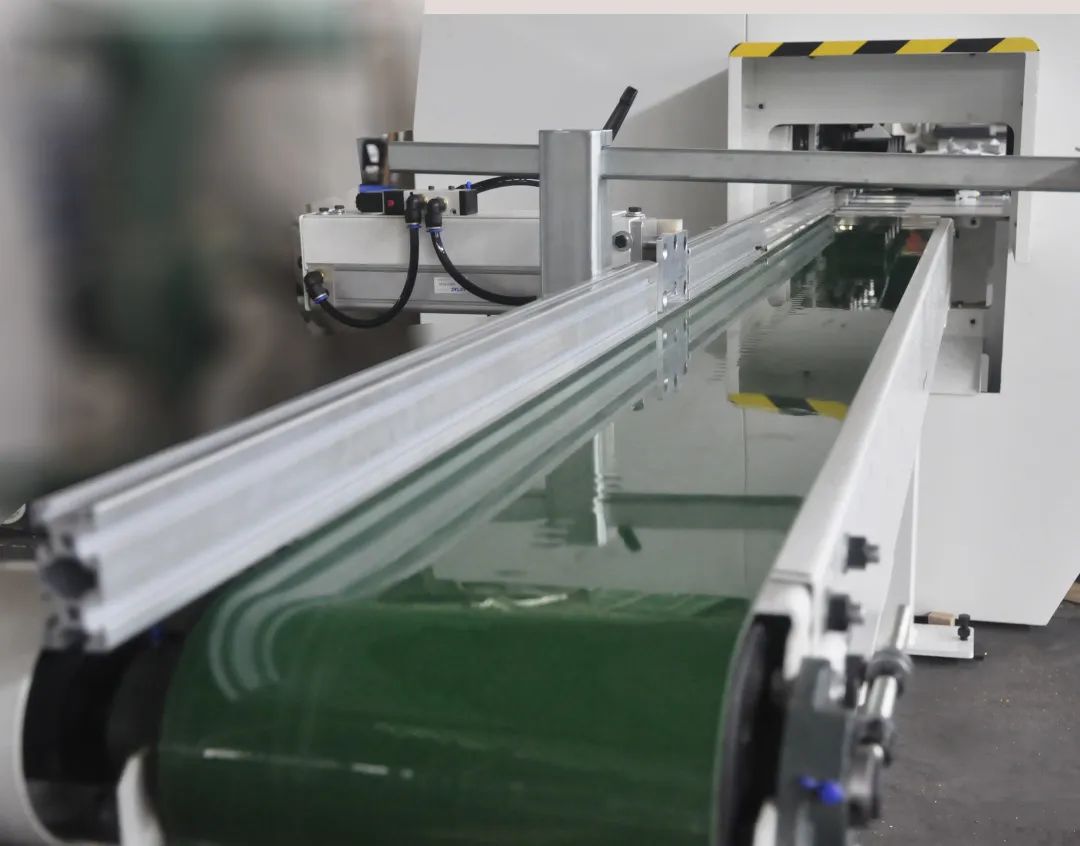

Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером.


Максимальная скорость подачи - 180 м/мин
Скорость реза - 0,15-0,3 сек.
Точность реза -   +/-~1,0-1,5 мм.

Сечение резания (толщина х ширина) - 95 x 220 мм.
Максимальная толщина обработки - 10-95 мм.
Минимальная длина отрезаемой детали - 400 мм.
Минимальная длина подаваемой заготовки, - 450 мм.

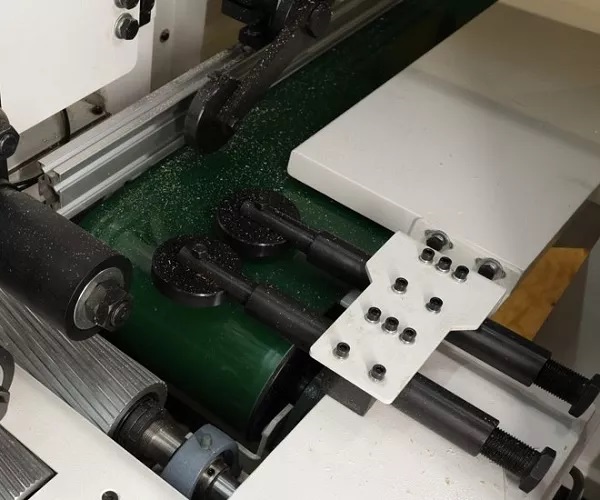

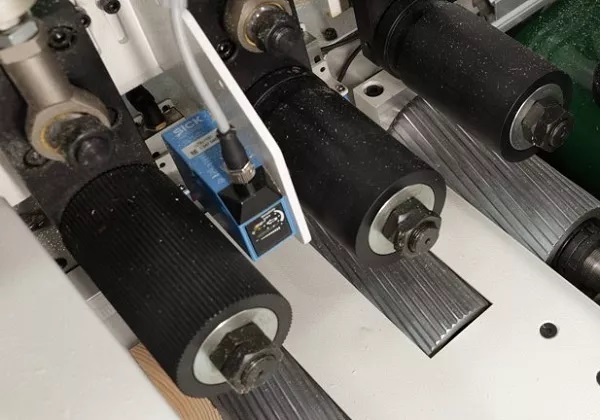

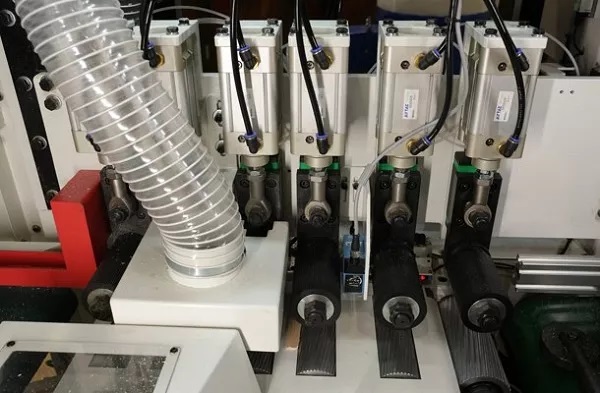

Количество верхних прижимных роликов - 5 шт.
Количество нижних приводных роликов - 5 шт.

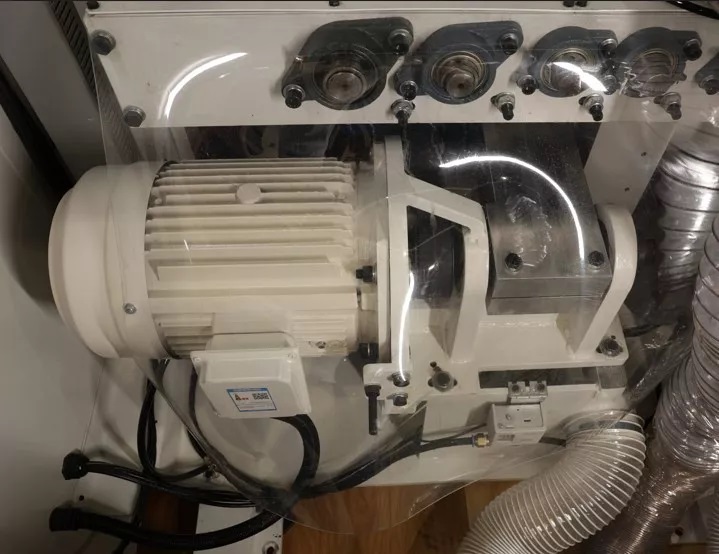

Мощность двигателя привода пильного диска - 7,5 кВт.

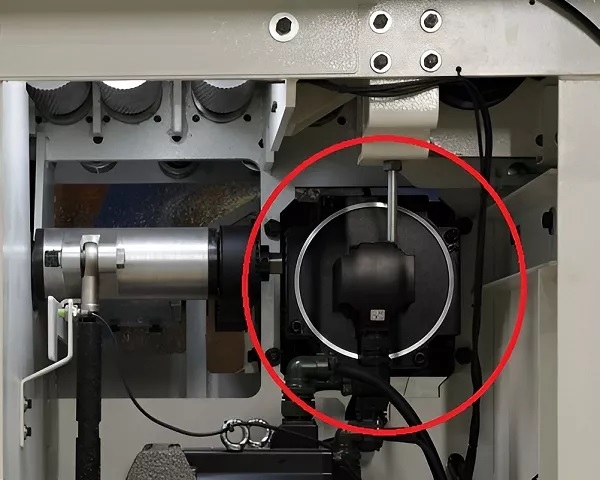

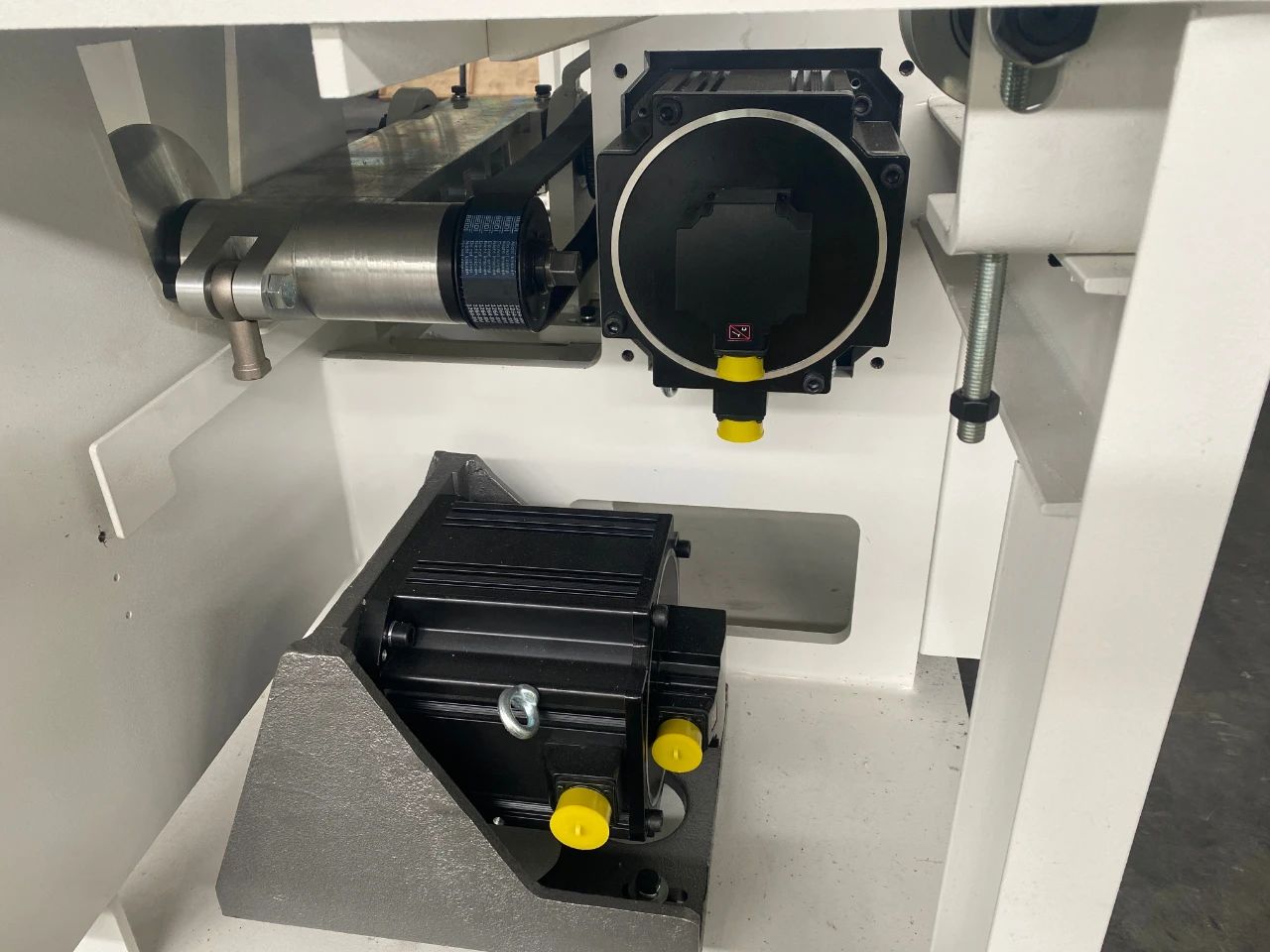

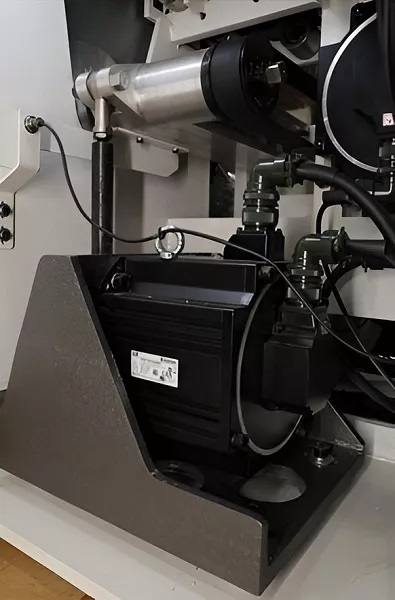

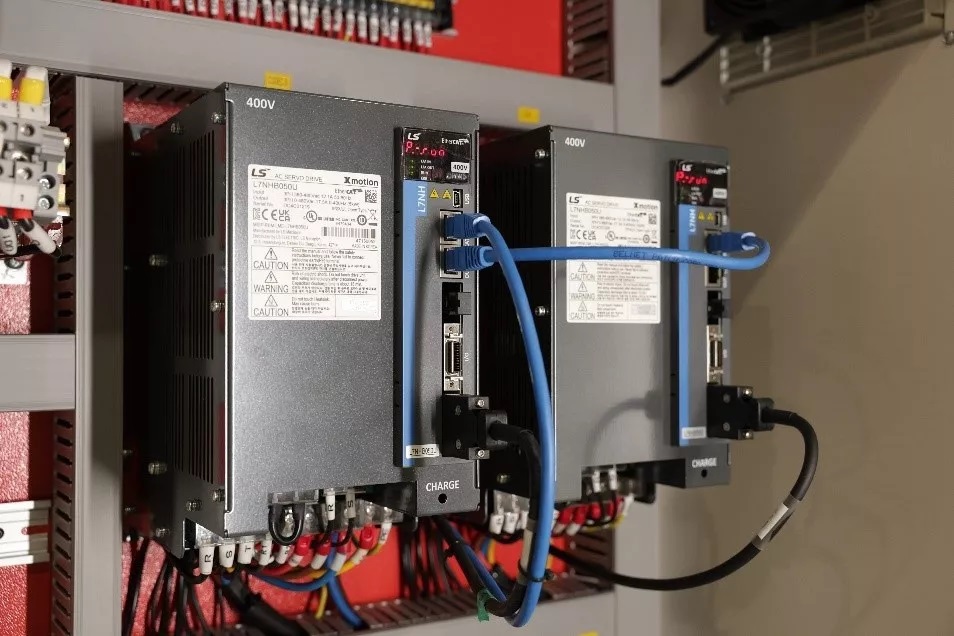

Мощность двигателя привода подачи (сервомотор - 5,5 кВт.
Мощность привода перемещения пильного диска - 4,5 кВт.
Установленная мощность - 19 кВт.

Диаметр внешний пильного диска - 500 мм.

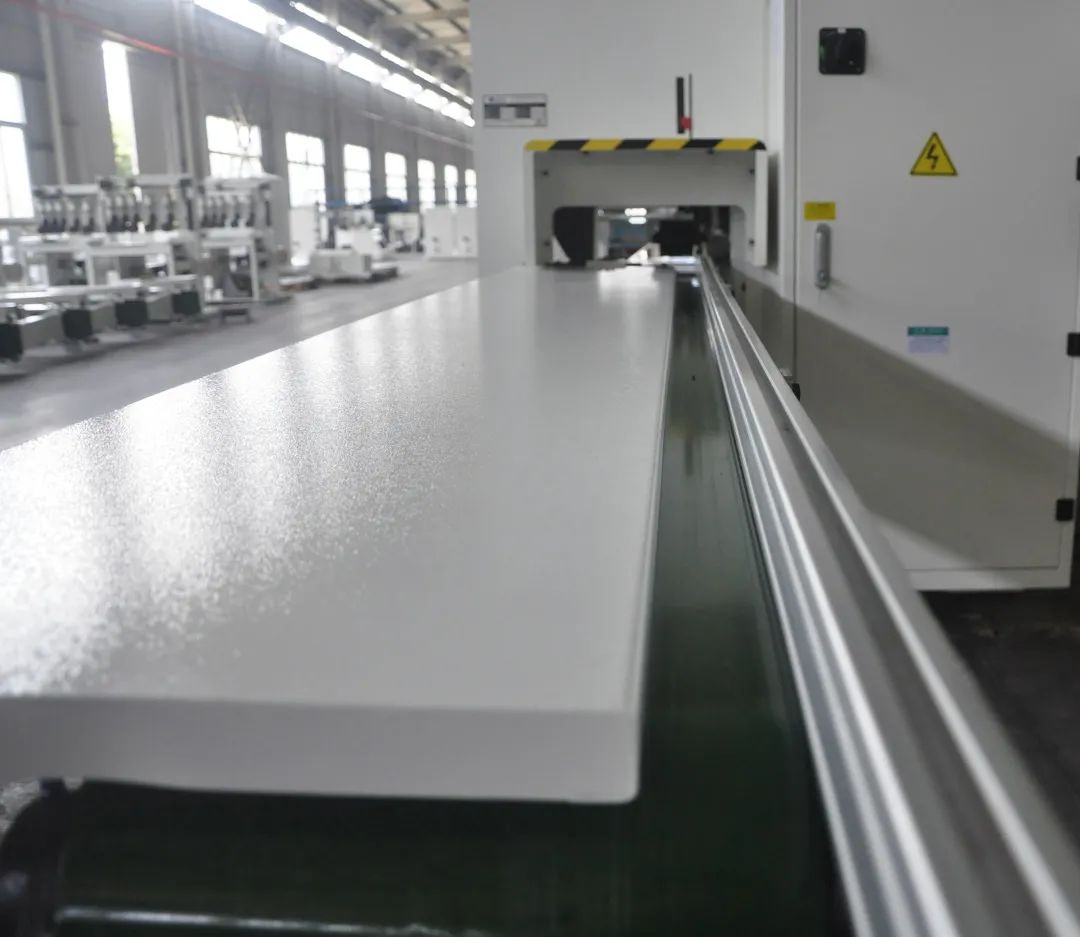

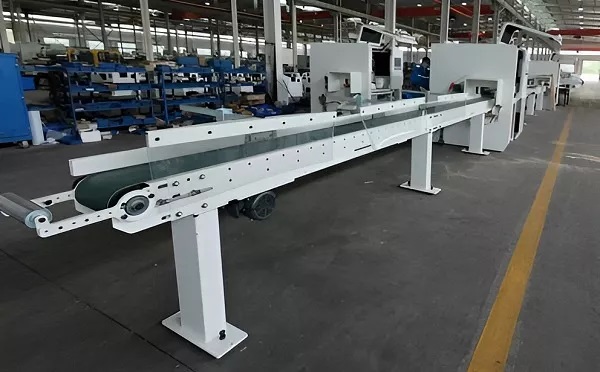

Длина подающего стола с разметкой - 2 500 мм.
Длина приемного стола - 2 500 мм.

Габариты, (длина ширина высота) - 6400x1500x1780 мм.
Вес - 1 800 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • РЕЖУЩИЙ ИНСТРУМЕНТ И ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    Оснащение станка инструментом:

- пилы дисковые, а также заточным оборудованием.

  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
