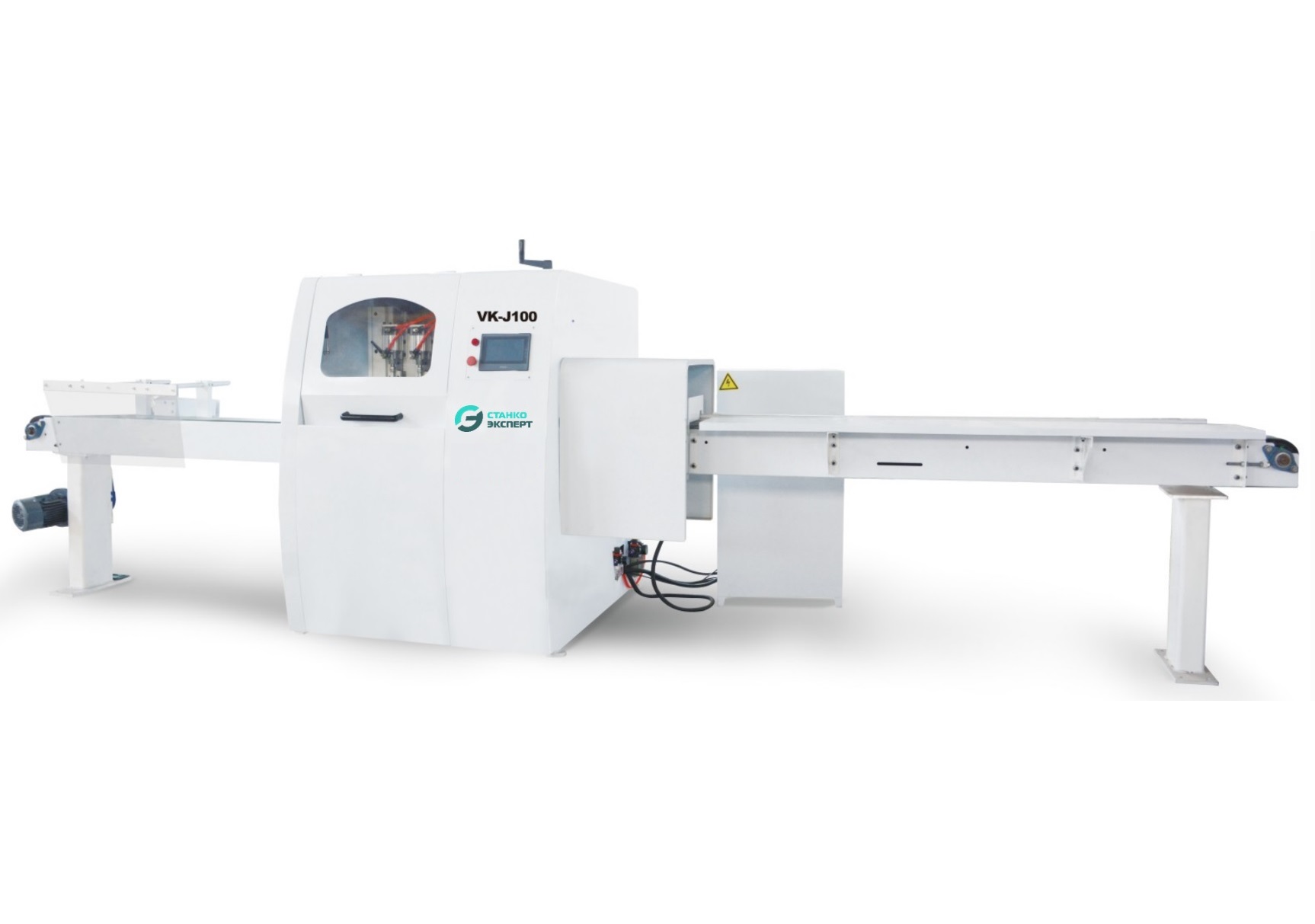

АВТОМАТИЧЕСКИЙ СТАНОК ДЛЯ ВЫРЕЗКИ ДЕФЕКТОВ И ТОРЦОВКИ В ЗАДАННЫЙ РАЗМЕР Woodpecker VK-J100

  • Торцевание: с вырезкой дефектных мест
  • Тип подачи: роликовый
  • Диаметр пилы: 455 мм.
  • Макс. скорость подачи: 100 м/мин.
  • Вес: 1800 кг.

Преимущества

  • Высокая скорость подачи - 100 м/мин
  • Вырезка дефектом по мелкам
  • В комплекте подающий транспортер с разметочным столом

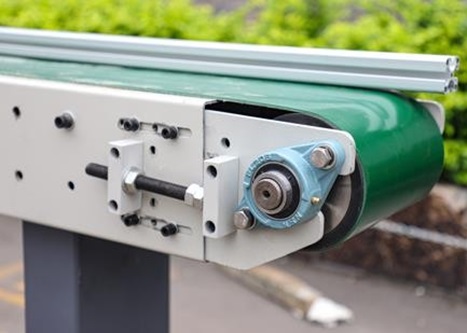

  • В комплекте приемный ленточный транспортер для выгрузки продуктов резания

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

СХЕМА ОБРАБОТКИ:


НАЗНАЧЕНИЕ:
Предназначен для автоматической торцовки заготовок на необходимый размер, а также для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора с высокой скоростью подачи в автоматическом режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Заменяет от 4 до 8 классических торцовочных станков.

ПРИНЦИП РАБОТЫ:

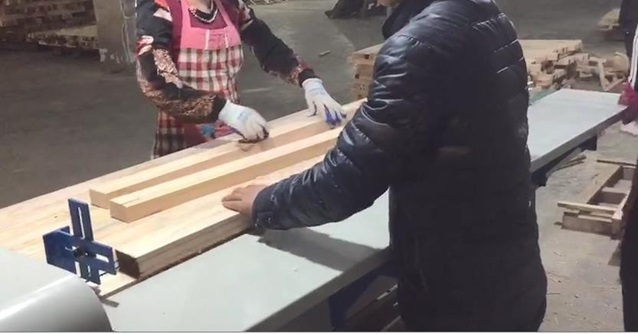

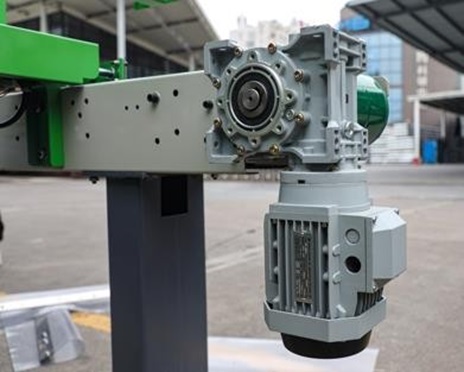

Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера.

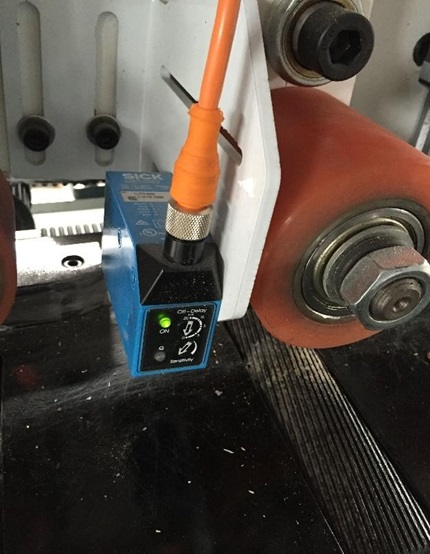

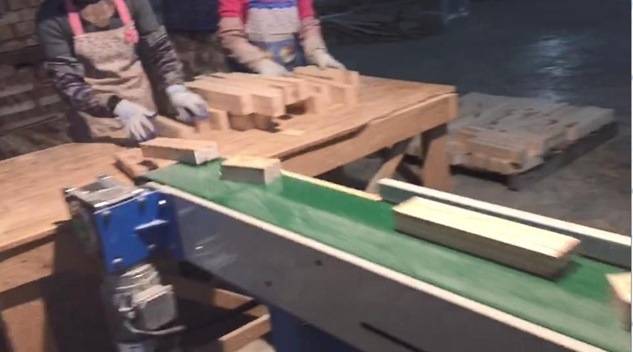

Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером.


Максимальная скорость подачи - 100 м/мин.

Сечение резания (толщина х ширина) - 75x125 (50x180) мм.
Максимальная толщина обработки, - 5-70 мм.
Минимальная длина отрезаемой детали, - 200 мм.
Минимальная длина подаваемой заготовки - 350 мм.

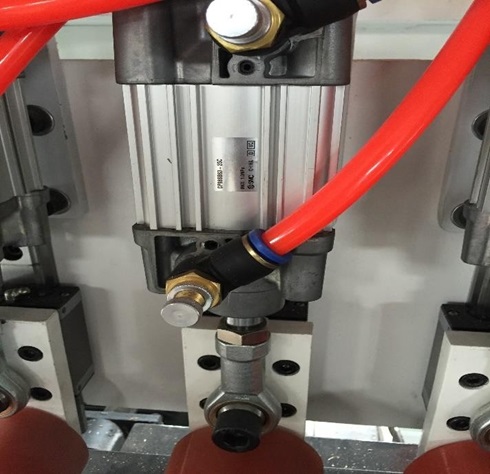

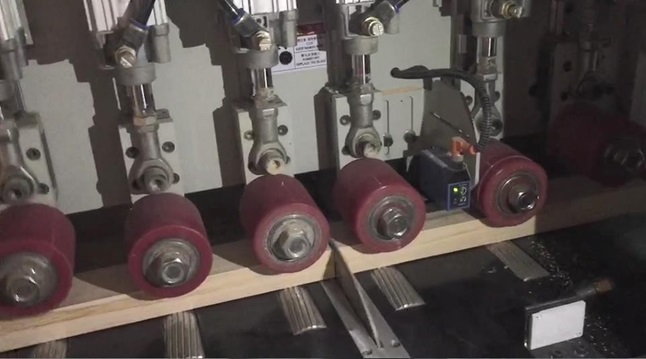

Количество верхних прижимных роликов - 6 шт.
Количество нижних приводных роликов,  - 6 шт.

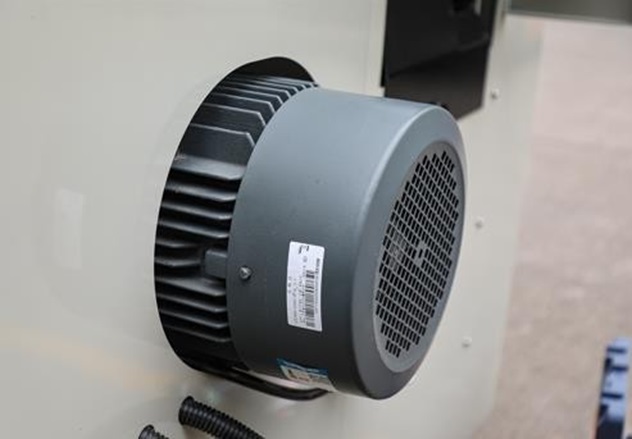

Мощность двигателя привода пильного диска - 5,5 кВт.

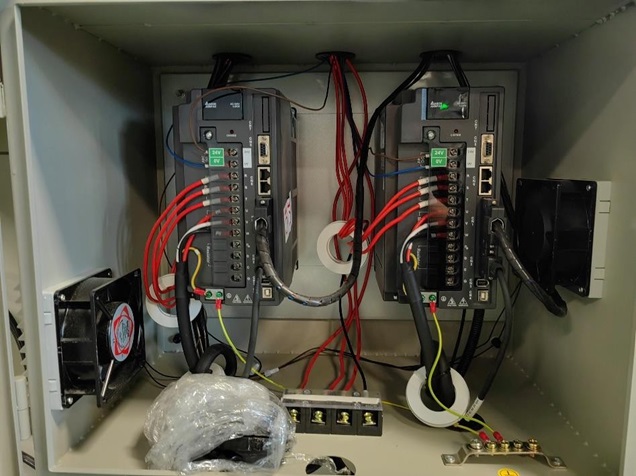

Мощность двигателя привода подачи (сервомотор) - 4,5 кВт.
Мощность привода перемещения пильного диска - 4,5 кВт.
Установленная мощность - 14,5 кВт.

Диаметр внешний пильного диска - 455 мм.

Длина подающего стола с разметкой - 2500 мм.
Длина приемного стола - 2500 мм.

Габариты, (длина ширина высота) - 6000x1400x1550 мм.
Транспортные габариты, (2 места) - 1.6x1.4x1.7 м., 2.5x0.5x1 м.
Вес - 1800 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • РЕЖУЩИЙ ИНСТРУМЕНТ И ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    Оснащение станка инструментом:

- пилы дисковые, а также заточным оборудованием.

  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
