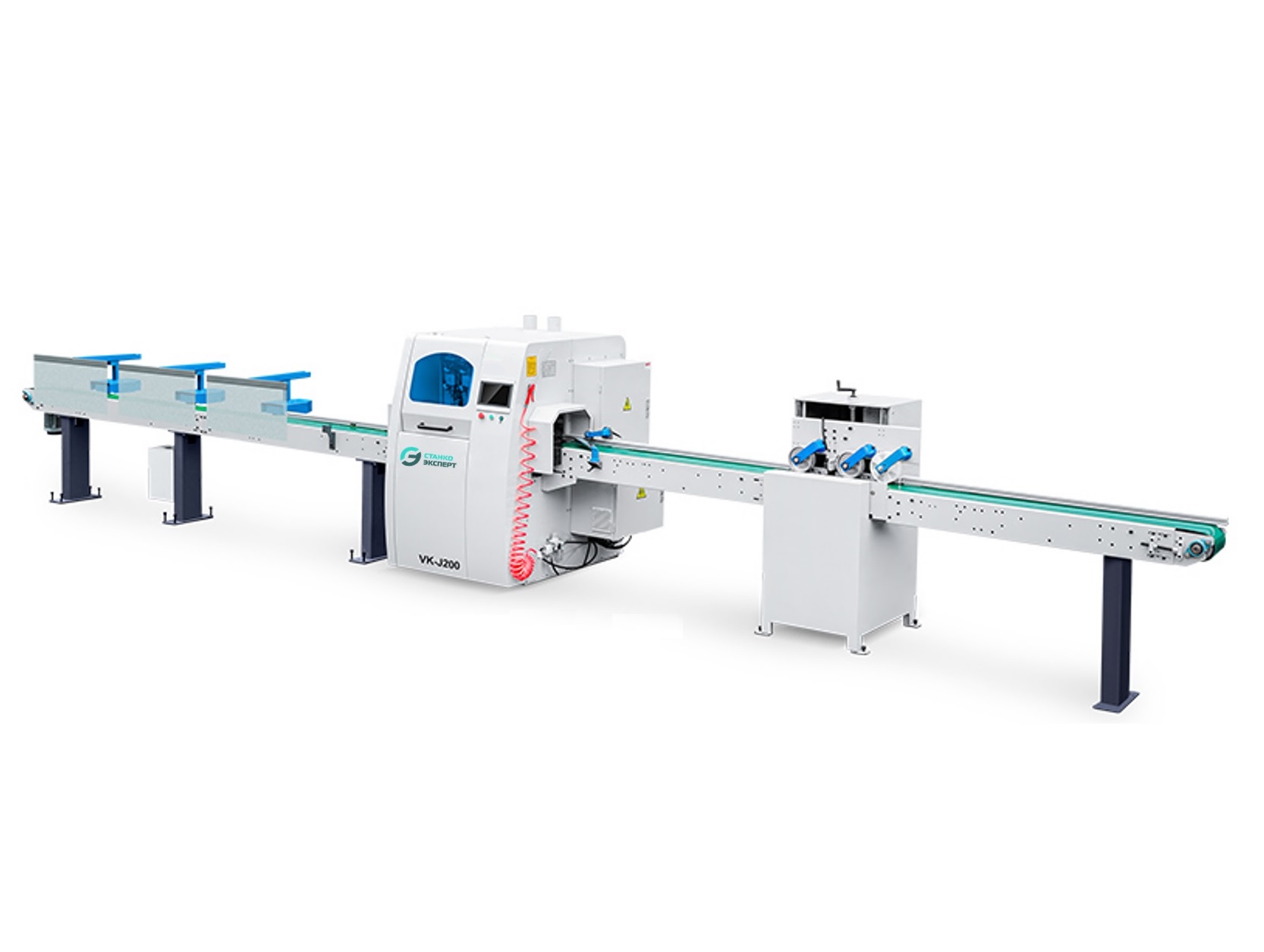

АВТОМАТИЧЕСКИЙ ТОРЦОВОЧНЫЙ С ФУНКЦИЕЙ ОПТИМИЗАЦИИ И ВЫРЕЗКИ ДЕФЕКТОВ ПО МЕЛКАМ ПРОХОДНОГО ТИПА Woodpecker VK-J200

  • Торцевание: С оптимизацией
  • Тип подачи: Роликовый
  • Диаметр пилы: 455 мм.
  • Макс. скорость подачи: 100 м/мин.

Преимущества

  • Высокая скорость подачи
  • Торцовка с приоритетами задаваемых длин или полной оптимизацией
  • Вырезка дефектов по мелкам

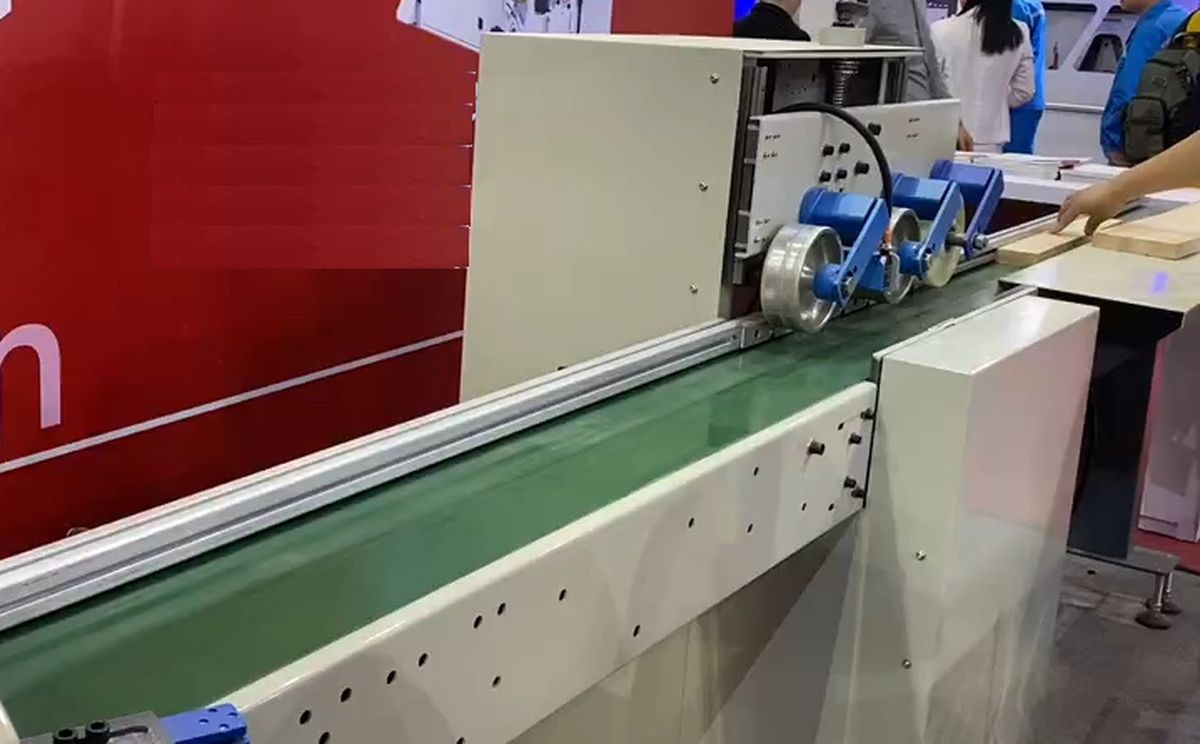

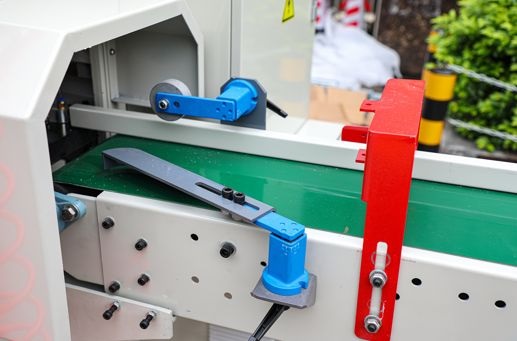

  • В комплекте подающий ленточный транспортер со станцией измерения заготовок

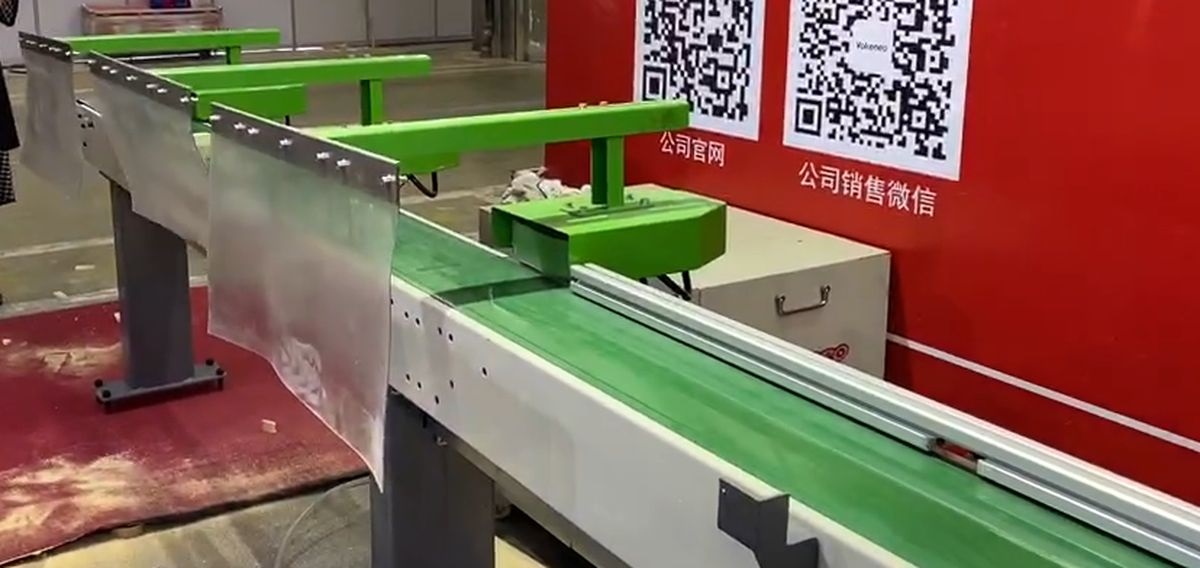

  • В комплекте приемный ленточный транспортер с сортировочной станцией для отвода продуктов распила

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

СХЕМА ОБРАБОТКИ:


НАЗНАЧЕНИЕ:
Линия специально разработана для высокопроизводительной вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На линии производится как вырезка дефектных мест, так и резка заготовок на запрограммированные длины, в т.ч. с функцией оптимизации. Позволяет оптимизировать раскрой пиломатериала с соответствующей сортировкой деталей по группам в соответствии с заданными типоразмерами. Увеличивает полезный выход готовой продукции.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания и перед дальнейшей обработкой для раскроя заданных длин на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, щита и других клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих и мебельных предприятиях.


Максимальная скорость подачи - 100 м/мин.

Сечение резания (толщина х ширина) - 75x125 (50x180) мм.
Толщина обработки - 5-70 мм.
Ширина обработки - 10-120 мм.

Длина подаваемой заготовки - 350-6300 мм.

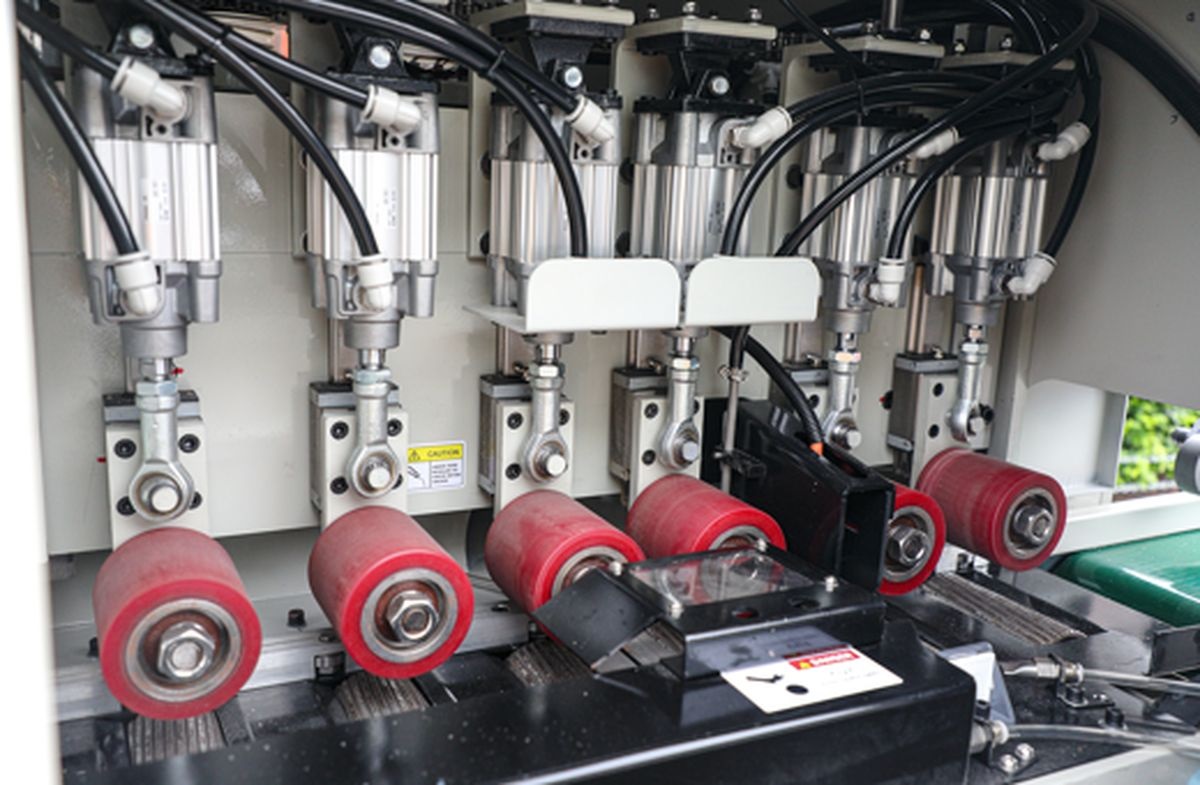

Количество верхних прижимных роликов - 6 шт.
Количество нижних приводных роликов - 6 шт.

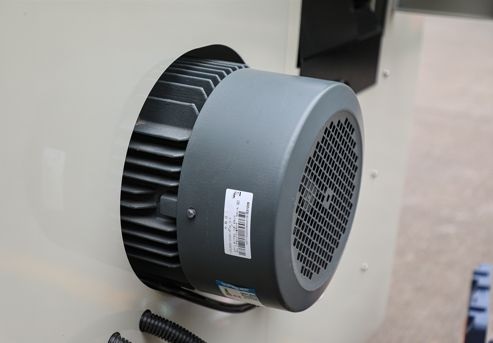

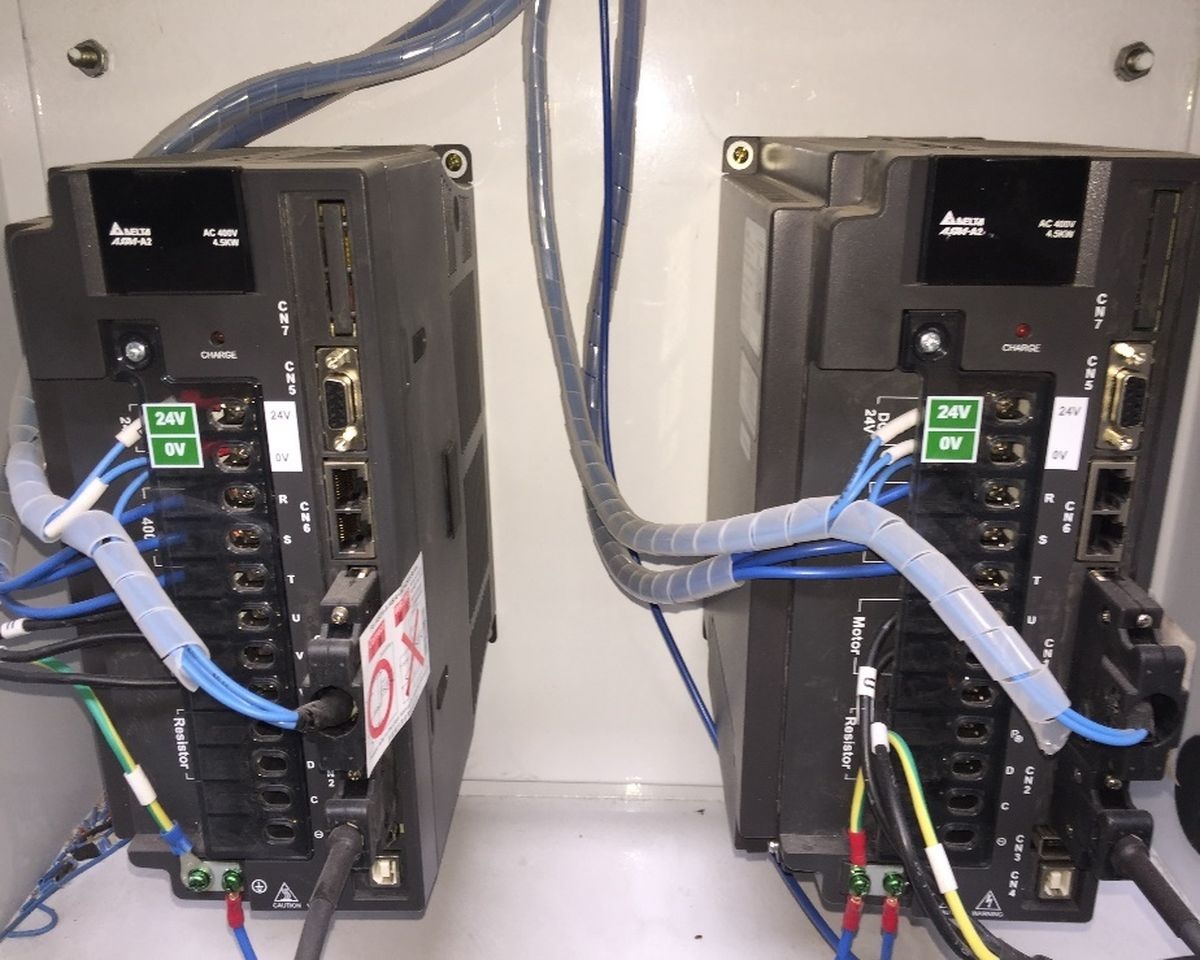

Мощность привода пильного диска (сервомотор) - 5,5 кВт.

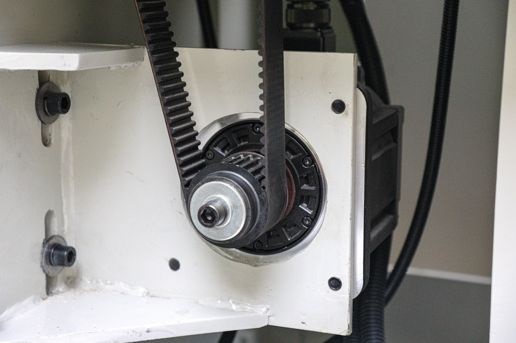

Мощность привода перемещения пильного диска (сервомотор) - 4,5 кВт.
Мощность привода подачи на станке,  - 4,5 кВт.

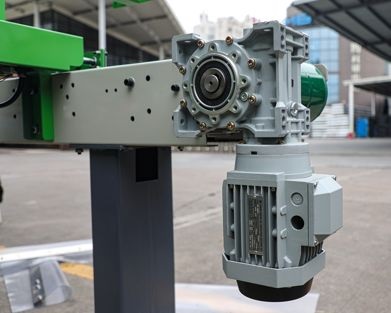

Мощность двигателей привода подачи транспортеров - 2x0,75 кВт.
Установленная мощность - 16 кВт.

Диаметр пильного диска - 455 мм.

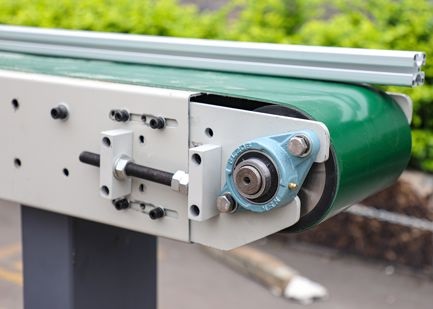

Ширина подающей конвейерной ленты - 200 мм.

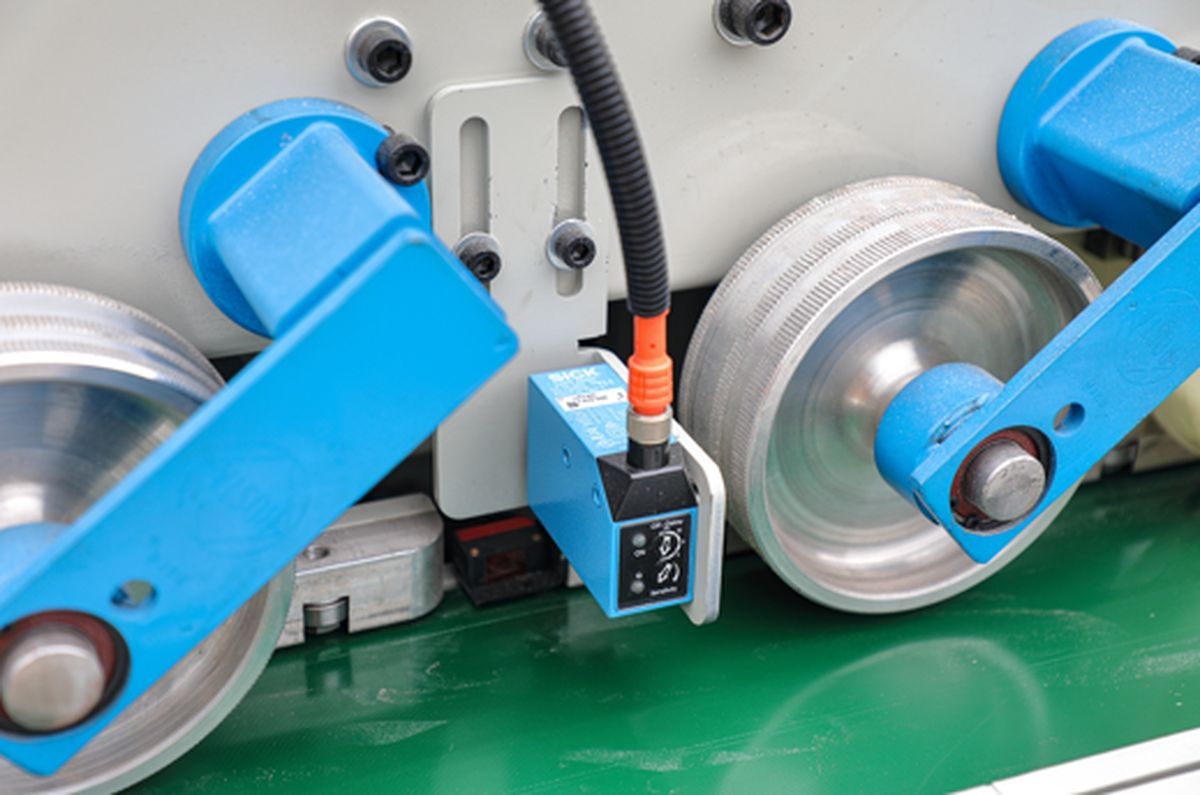

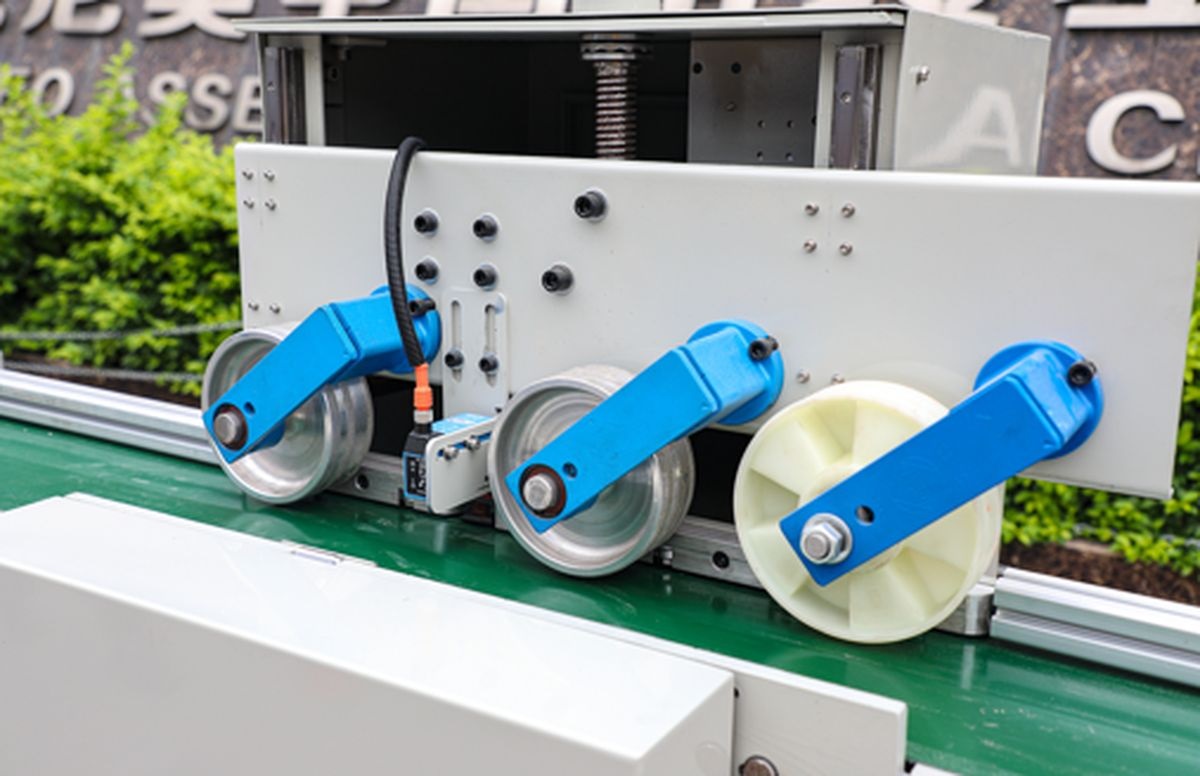

Длина подающего транспортера с измерительной станцией - 9600 мм.
Длина приемного транспортера с сортировочной станцией (4 выталкивателя*) - 8000* мм.

Габаритные размеры (LxBxH), - 18000*1400*1550 мм.
Вес - 2500 кг.

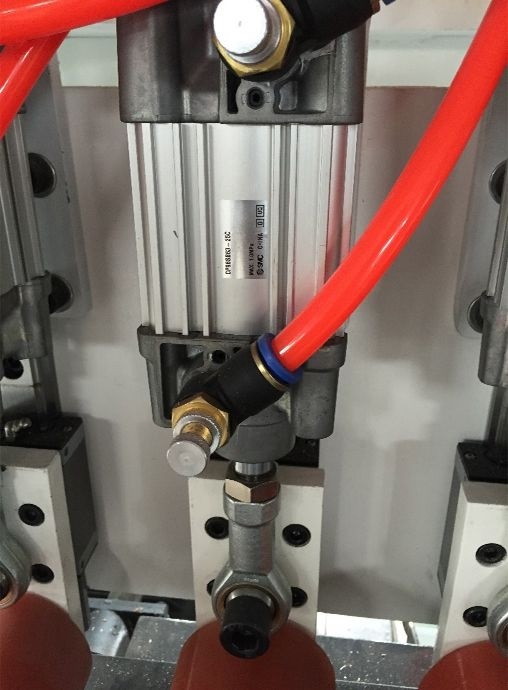

   *Длина выходного ленточного транспортера может меняться в зависимости от номенклатуры получаемых заготовок и количества устанавливаемых пневматических выталкивателей.

   Параметры пильного диска, устанавливаемого на станок: ф 455 мм, ф посадочный 30 мм, толщина пилы 4 мм, количество зубьев пилы 100 шт, без шпоночного паза.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • РЕЖУЩИЙ ИНСТРУМЕНТ И ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    Оснащение станка инструментом:

- пилы дисковые, а также заточным оборудованием.

  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
