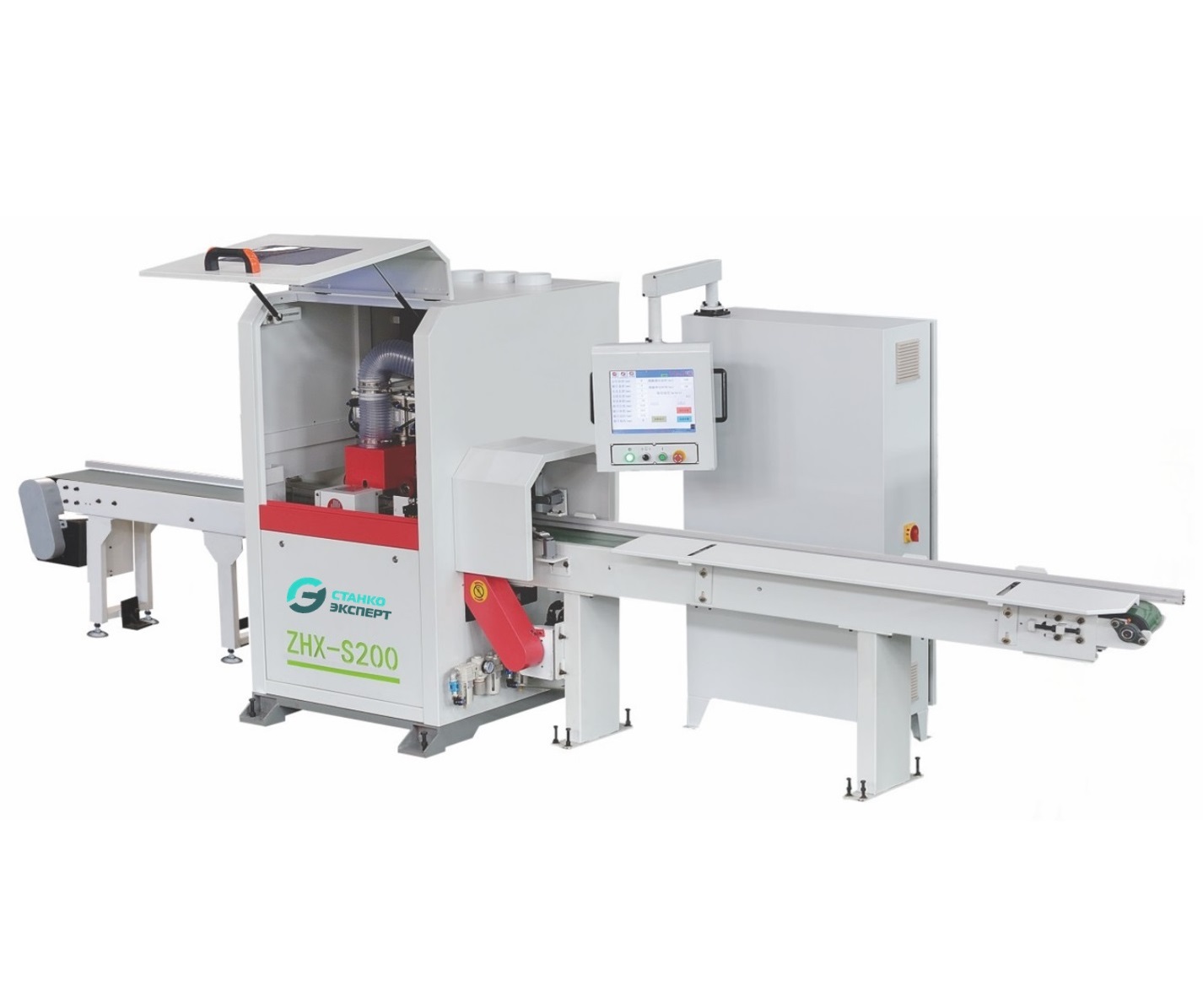

АВТОМАТИЧЕСКИЙ СТАНОК ДЛЯ ВЫРЕЗКИ ДЕФЕКТОВ И ТОРЦОВКИ В ЗАДАННЫЙ РАЗМЕР Woodpecker ZHX-S200

  • Торцевание: С вырезкой дефектных мест
  • Тип подачи: Ролики
  • Диаметр пилы: 455 мм.
  • Макс. скорость подачи: 80 м/мин.
  • Вес: 1000 кг.

Преимущества

  • Работа в нескольких режимах (торцовка в размер и вырезка дефектов)
  • Высокая скорость подачи до 80 м/мин
  • Встроенный подающий транспортер

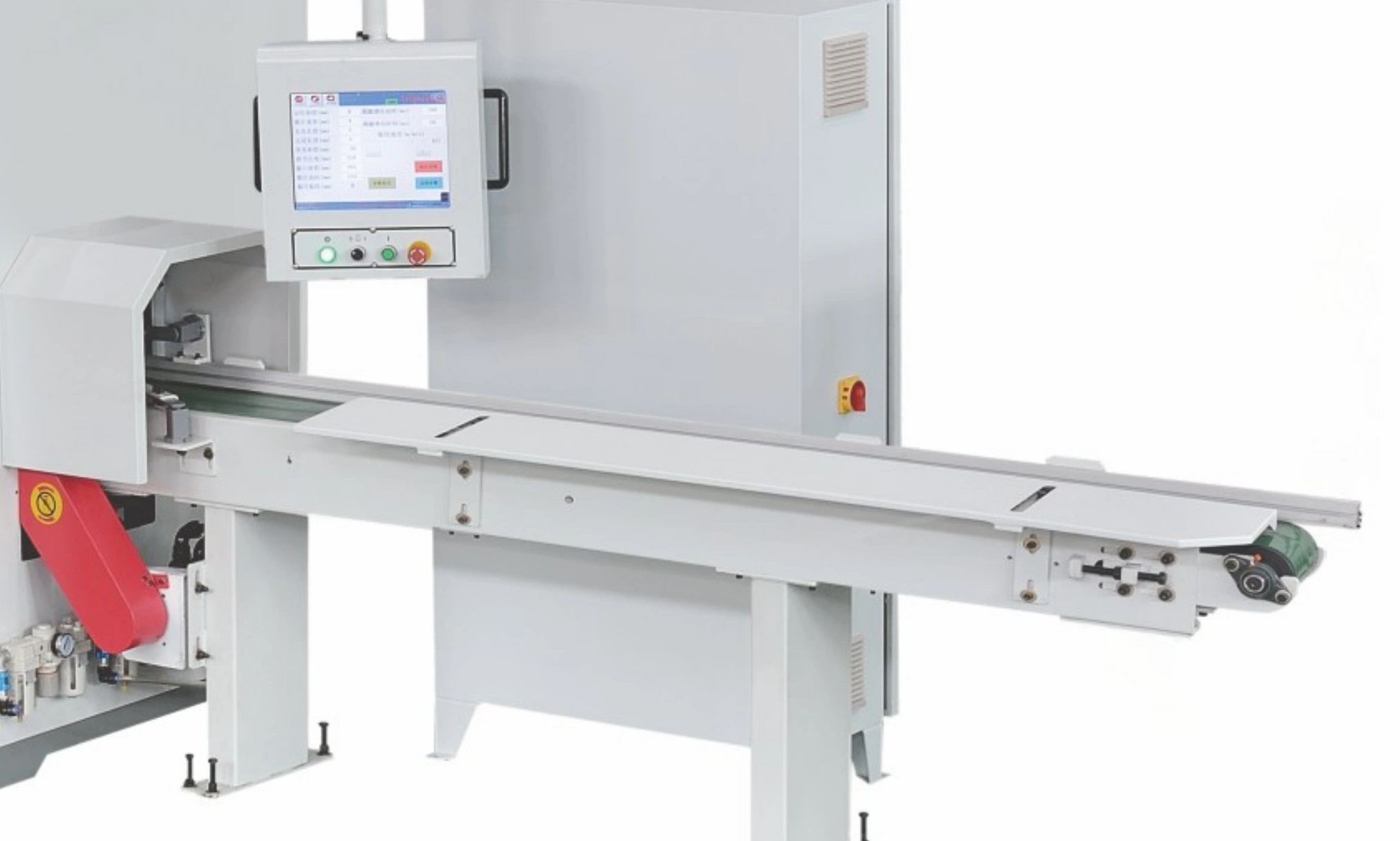

  • Встроенный приемный транспортёр

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать Дополнительно

СХЕМА ОБРАБОТКИ:


НАЗНАЧЕНИЕ:
Предназначен для автоматической торцовки заготовок на необходимый размер, а также для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора с высокой скоростью подачи в автоматическом режиме.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Заменяет от 4 до 8 классических торцовочных станков.

ПРИНЦИП РАБОТЫ:
Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера.

Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером.


ПАРАМЕТРЫ ЗАГОТОВКИ
Ширина заготовки (макс) - 20-200 мм.
Толщина заготовки (макс) - 12-80 мм.

ОБЩИЕ ХАРАКТЕРИСТИКИ
Сечение заготовки (макс) - 120х80 мм.
Длина входного стола - 1000 мм.
Минимальная длина заготовки - 400 мм.

Скорость подачи заготовки - 0-80 м/мин.
Скорость подачи пилы - 2-4 цикл/сек.

Количество подающих роликов - 6+6 шт.

Диаметр пилы - 455 мм.
Частота вращения пилы - 3500 об/мин.

Количество и размер аспирационных патрубков - 2 х 140 шт х мм.

Мощность двигателя пилы - 5,5 кВт.
Мощность двигателя подъема и опуская пилы - 3 кВт.
Мощность двигателя транспортера подачи - 3 кВт.
Мощность двигателя приемного транспортера - 0,75 кВт.
Мощность (общая) - 12,43 кВт.

ГАБАРИТНЫЕ РАЗМЕРЫ
Длина - 7000 мм.
Ширина - 1400 мм.
Высота - 1800 мм.
Вес - 1000 кг.

Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.

ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

  • РЕЖУЩИЙ ИНСТРУМЕНТ И ЗАТОЧНОЕ ОБОРУДОВАНИЕ

    Оснащение станка инструментом:

- пилы дисковые, а также заточным оборудованием.

  • АСПИРАЦИЯ

    АСПИРАЦИЯ

    Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
    - Производительность 7000 м³/ч.
    - Мощность 5,5 кВт.
    - Объем накопителей 0,8 м³.
    - Фильтрующий материал: нетканый синтетический.



  • ВИНТОВОЙ КОМПРЕССОР

    ВИНТОВОЙ КОМПРЕССОР

    - Производительность - 0,69 м³/мин
    - Мощность - 5,5 кВт
    - Объем ресивера - 500 л
    - Прямой привод.
    - Уровень защиты двигателя IP54.
