СХЕМА ОБРАБОТКИ:
НАЗНАЧЕНИЕ:

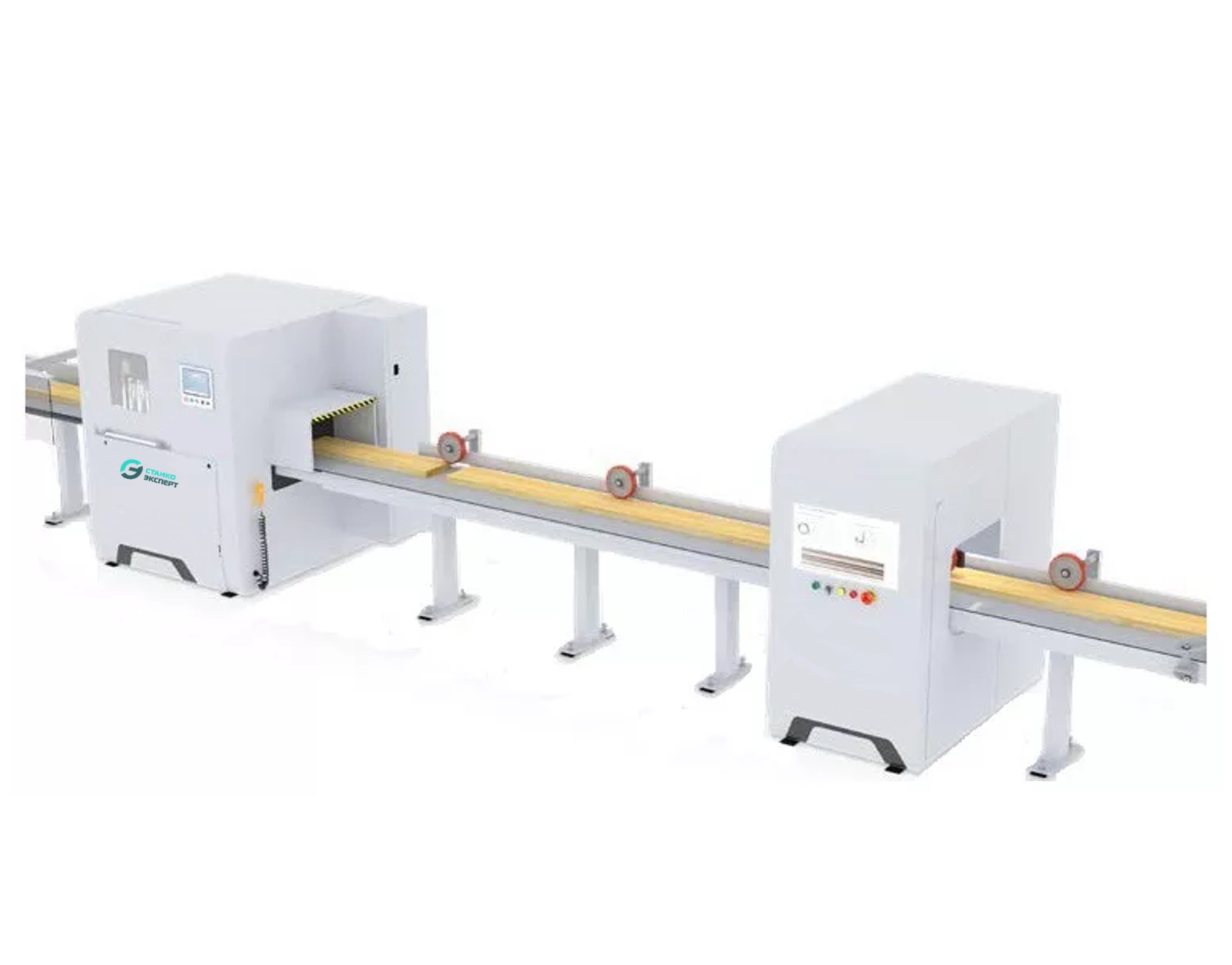

Предназначена для вырезки дефектных мест и резки заготовок на запрограммированные длины и сорта с высокой скоростью подачи, в автоматическом режиме. Определение длин, дефектов и сортности древесины производится сканером с 4-х сторон, входящим в состав линии.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.
ПРИНЦИП РАБОТЫ:
Оператору необходимо обеспечить подачу материала на линию. Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется высокоскоростным торцовочным станком на основе данных, переданных со сканера, который установлен до него.
Дефекты, длина и сортность считываются сканером, который осуществляет оптимизацию раскроя древесины в соответствии с заданными параметрами. Выгрузка заготовок происходит приводным ленточным транспортером и сортируется автоматически при помощи трёх пневматических толкателей.
Параметры обработки:
Ширина заготовки, 220 мм.
Общие характеристики:
Тип подачи - роликовый
Торцевание с вырезкой дефектных мест
Частота вращения пилы - 3500 об/мин.
Ширина конвейерной ленты - 280 мм.
Диаметр пилы - 500 мм.
Макс. скорость подачи - 180 м/мин.
Сечение резания (толщина х ширина) - 100 x 100; 120 x 90; 160 x 75; 180 x 65; 200 x 50; 220 x 35 мм.
Макс. толщина обработки - 15 - 100 мм.*
Мин. длина отрезаемой детали - 200 мм.
Мин. длина заготовки перед подачей - 300 мм.**
Количество верхних прижимных роликов - 6 шт.
Количество нижних приводных роликов - 6 шт.
Колличество пневматических выталкивателей на приемном транспортере - 3 шт.***
Длина подающего стола с разметкой - 2500 мм.
Длина приемного стола - 2500 мм.
Мощность привода пильного диска - 7,5 кВт.
Мощность привода пилы - 4,5 кВт.
Мощность двигателей подачи транспортеров - 0,75 кВт.
Мощность двигателя привода подачи (сервомотор) - 4,5 кВт.
Установленная мощность - 18,6 кВт.
Сканер:
Минимальный размер распознаваемого дефекта - 1 мм.
Минимальный размер подаваемой заготовки - 300 мм.
Максимальная длина подаваемой заготовки - 6500 мм.
Длина транспортёра - 2 + 2 м. (доски до 3200 мм), 2 + 6 м. (доски до 6500 мм).
Мощность двигателя системы подачи - 0,75 кВт.
Мощность вычислительного комплекса - 2 кВт.
Кол-во камер - 4 шт.
Кол-во анализируемых сторон заготовки - 4 шт.
Кол-во автоматизированных рабочих мест - не ограничено
Кол-во анализируемых срезов в секунду - до 5000
Возможность управления как торцовочным станком, так и толкателями напрямую - да
Кол-во настраиваемых сортов - 3 шт. сорта, опционально — до 15 шт.
Кол-во пород древесины - 3 шт. (сосна, ель; берёза — опционально)
Кол-во распознаваемых пороков древесины - 15 шт.
Требования к пропускной способности сети - минимальная — 3 мБит; рекомендуемая — 20 мБит.
Возможность автономной работы - да
Габаритные размеры:
Длина - 13 100 мм. (доска 3 м.) / 17 100 мм. (доска 6 м.)
Ширина - 1500 мм.
Высота - 1780 мм.
*Погрешность толщины подаваемой доски не должна превышать +-3 мм.
**Кривизна подаваемой доски не должна превышать 10 мм/м.
***Станок может быть укомплектован под заказ приемным транспортером любой длины и необходимым количеством пневматических выталкивателей под ваши задачи.
Для заказа оборудования необходимо:
ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:
РЕЖУЩИЙ ИНСТРУМЕНТ И ЗАТОЧНОЕ ОБОРУДОВАНИЕ
Оснащение станка инструментом:
- пилы дисковые, а также заточным оборудованием.
АСПИРАЦИЯ
Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
- Производительность 7000 м³/ч.
- Мощность 5,5 кВт.
- Объем накопителей 0,8 м³.
- Фильтрующий материал: нетканый синтетический.
ВИНТОВОЙ КОМПРЕССОР
- Производительность - 0,69 м³/мин
- Мощность - 5,5 кВт
- Объем ресивера - 500 л
- Прямой привод.
- Уровень защиты двигателя IP54.
