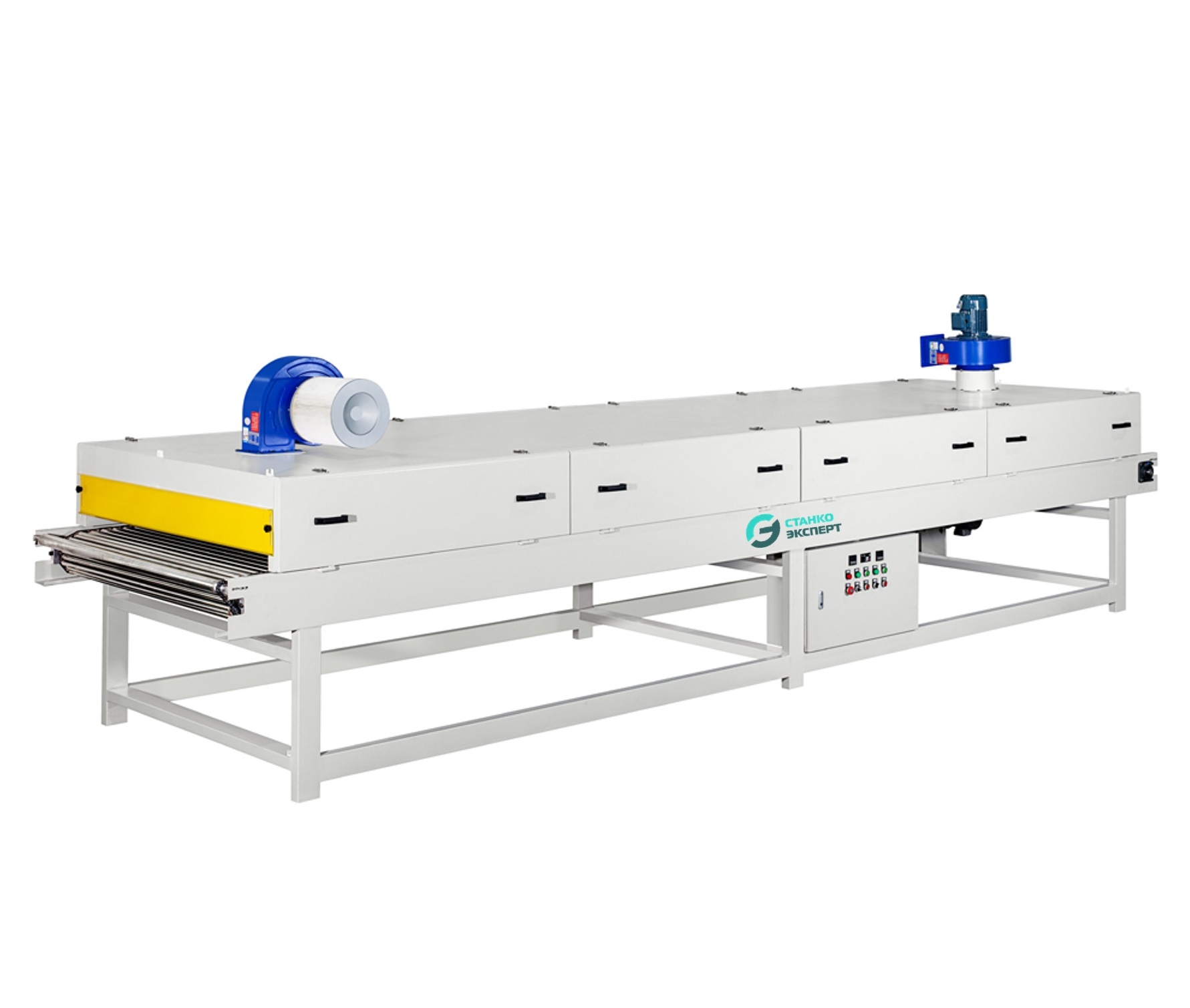

ИК-сушильный туннель DF

  • Ширина заготовки: до 1300 мм.
  • Толщина заготовки: 3-80 мм.
  • Длина заготовки: от 300 мм.
  • Скорость подачи конвейера: до 8 м/мин.
  • Общая мощность: 23 кВт.

Заказать

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать

   НАЗНАЧЕНИЕ
   Проходной горизонтальный сушильный туннель предназначен для промежуточной выдержки или сушки ЛКМ.
   Внутри установки создается оптимальный режим, гарантирующий необходимую выдержку лакокрасочного слоя. Система создает управляемый поток горячего воздуха, который движется вдоль поверхности детали в противоположном направлении относительно движения детали. Объем входящего и выходящего воздуха регулируется клапаном.
   Нагрев ЛКМ и циркулирующего внутри туннеля воздуха осуществляется горячей водой и TL лампами (10 шт TL 03 и 10 шт TL 05).
   Туннель оснащен ограничителем подачи заготовок с превышением толщины.

   ОБЛАСТЬ ПРИМЕНЕНИЯ
   В основном данная сушилка применяется для коротких выдержек и периодов сушки.

   КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

  • Конструктивно туннель представляет собой конвейер для подачи заготовок с установленным на нем ограждением с термоизоляцией по всей длине. Несущие нагрузку элементы изготовлены из стали толщиной 4 мм. после лазерного раскроя с последующей сваркой и отпуском в течение 1 месяца.
  • Кожух изготовлен из стальных листов толщиной 3 мм. Теплоизоляция RockWool. В корпусе туннеля имеются смотровые окна.
  • Конвейерная система представляет собой две параллельные цепи с закрепленными прутьями (диаметр 19 мм.) из нержавеющей стали (опционально – сетка). Регулировка скорости осуществляется с помощью инвертора.
  • Тоннель соответствует европейским нормам безопасности (стандарт безопасности – IP 55 класс взрывозащиты EXd для двигателей, IP 65 для шкафа управления).
  • Конструктивные части станка раскраиваются на оборудовании для лазерной резки. Элементы тоннеля окрашены порошковой краской.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость конвейера - до 8 м/мин.

Размеры обработки:
Ширина окрашиваемых деталей - 10-1300 мм.
Длина окрашиваемых деталей - от 300 мм.
Толщина окрашиваемых деталей - 3-80 мм.

Общая установленная мощность - 23 кВт.
Аспирация - 2000 м3/час.
Габаритные размеры станка, - 12000×1700×1900 мм.

   Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.
