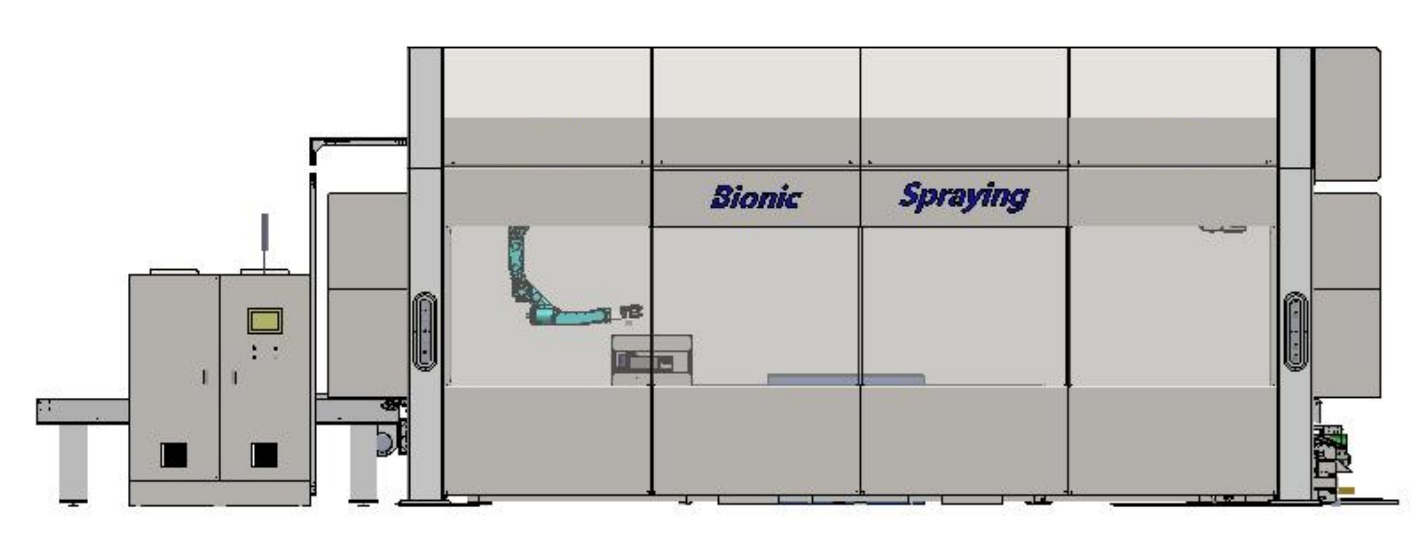

Роботизированный покрасочный станок DF MG-7813 TDB

  • Длина окрашиваемых деталей: 250-4500 мм.
  • Толщина окрашиваемых деталей: 3-150 мм.
  • Мощность: 28 кВт.
  • Масса: 8500 кг.

Преимущества

  • Покраска деталей любой сложности
  • 7-ми осевой покрасочный робот
  • Скорость подачи до 6 м/мин.
  • Вес станка 8500 кг.

Цена по запросу

Мы свяжемся с вами и предложим оптимальные варианты

Назначение Характеристики Как заказать

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ
Роботизированный покрасочный комплекс DF MG - 7813 TDB предназначен для покраски различных изделий в проходном режиме, в том числе изделий сложной формы. Подходит для типов красок - PU, PE, NC, AC, UV, WB и красок на водной основе.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется на средних и крупных мебельных и столярных производствах, занятых серийным выпуском кухонь, мебельных фасадов, окон, дверей и других мебельных изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель - DF MG-7813 TDB
Рабочая ширина заготовок - 30-1250 мм.
Рабочая длина заготовок - 250-4500 мм.
Рабочая толщина заготовок - 3-150 мм.
Скорость движения конвейера - 2-6 м/мин.
Рабочее давление - 0,6 МПа.
Высота конвейерного стола от уровня пола - 900 ±20 мм.
Грузоподъемность конвейерного стола - до 120 кг.
Рабочий шум установки - до 85 dB.
Мощность - 28,25 кВт.
Расход воздуха для краскопультов - 3-7,5 м3/час.
Потребление воздуха насосом - 42 м3/час.
Общий объём подачи воздуха - 7000-11500 м3/час.
Общий объём отработанного воздуха - 8000-15000 м3/час.
Размер аспирационных патрубков - 364*473 мм.
Максимальная температура - 50 С.
Сканер - 3D Vision.
Мотор-редукторы - SUPERIOR.
Линейные направляющие - REXROTH
Радиальные шарикоподшипники - NSK.
Сферические подшипники в корпусе - TR/LK.
Транспортная лента - SIEGLING.
Высокогибкий провод - IGS.
Электрокомпоненты - CHINT.
Серводвигатели и приводы - VEICHI.
Конвертер - VEICHI.
Пневмосистема - Airtac.
Габаритные размеры - 15620*3600*3800 мм.
Вес - 8500 кг.


Для заказа оборудования необходимо:

  1. Связаться с нашими специалистами и уточнить все параметры станка.
  2. Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
  3. По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
  4. По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10%  от стоимости оборудования и мы отгрузим станок.
