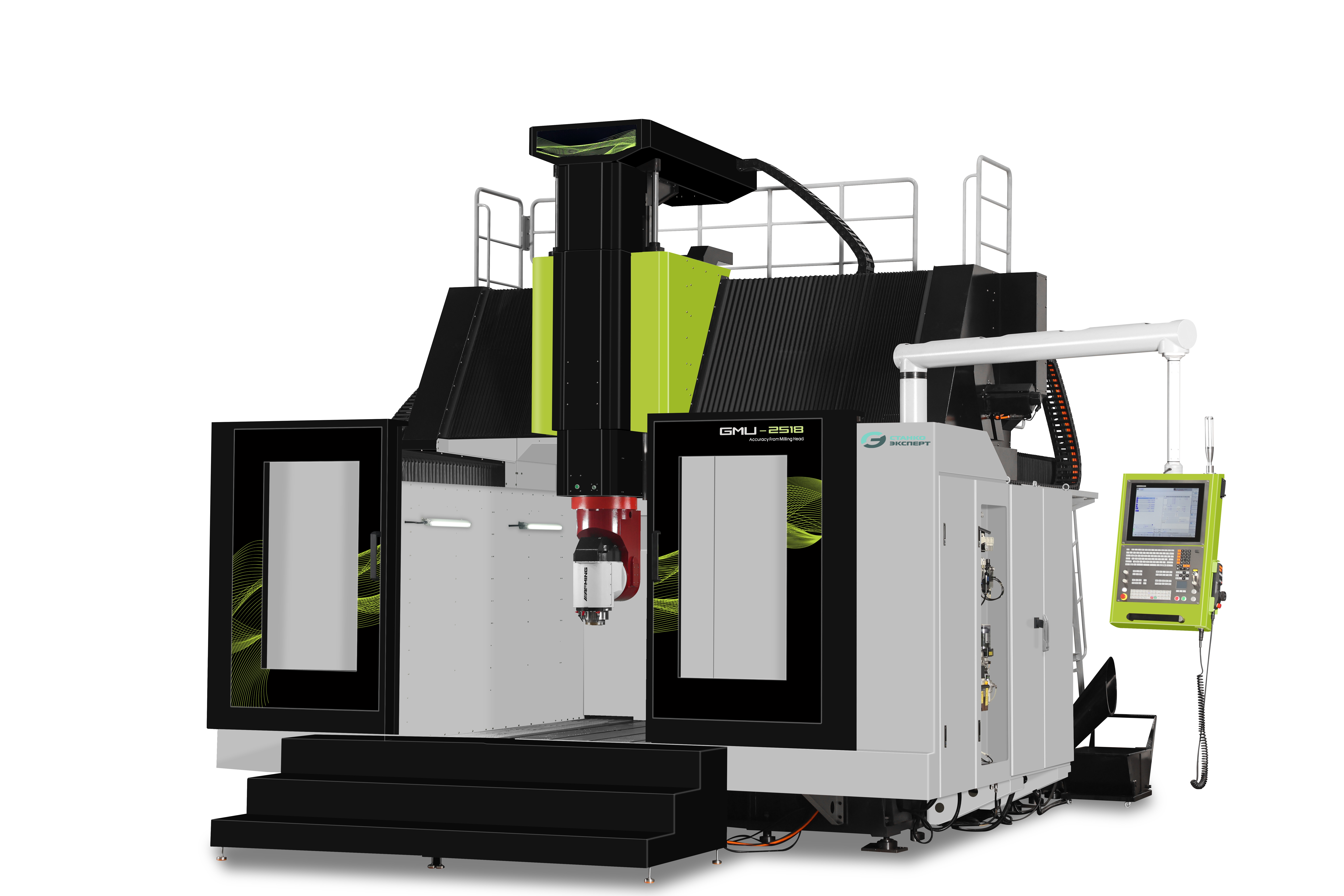

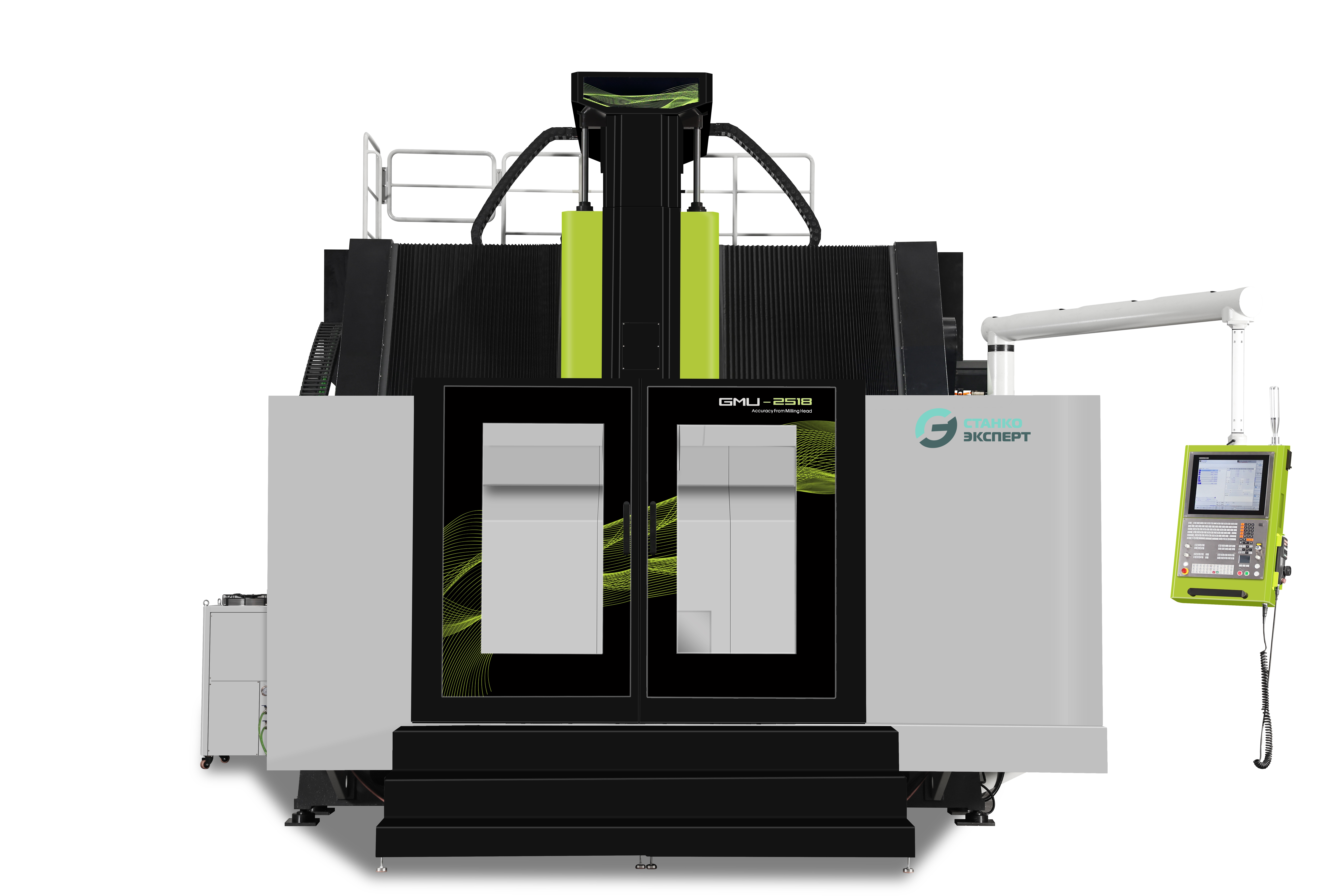

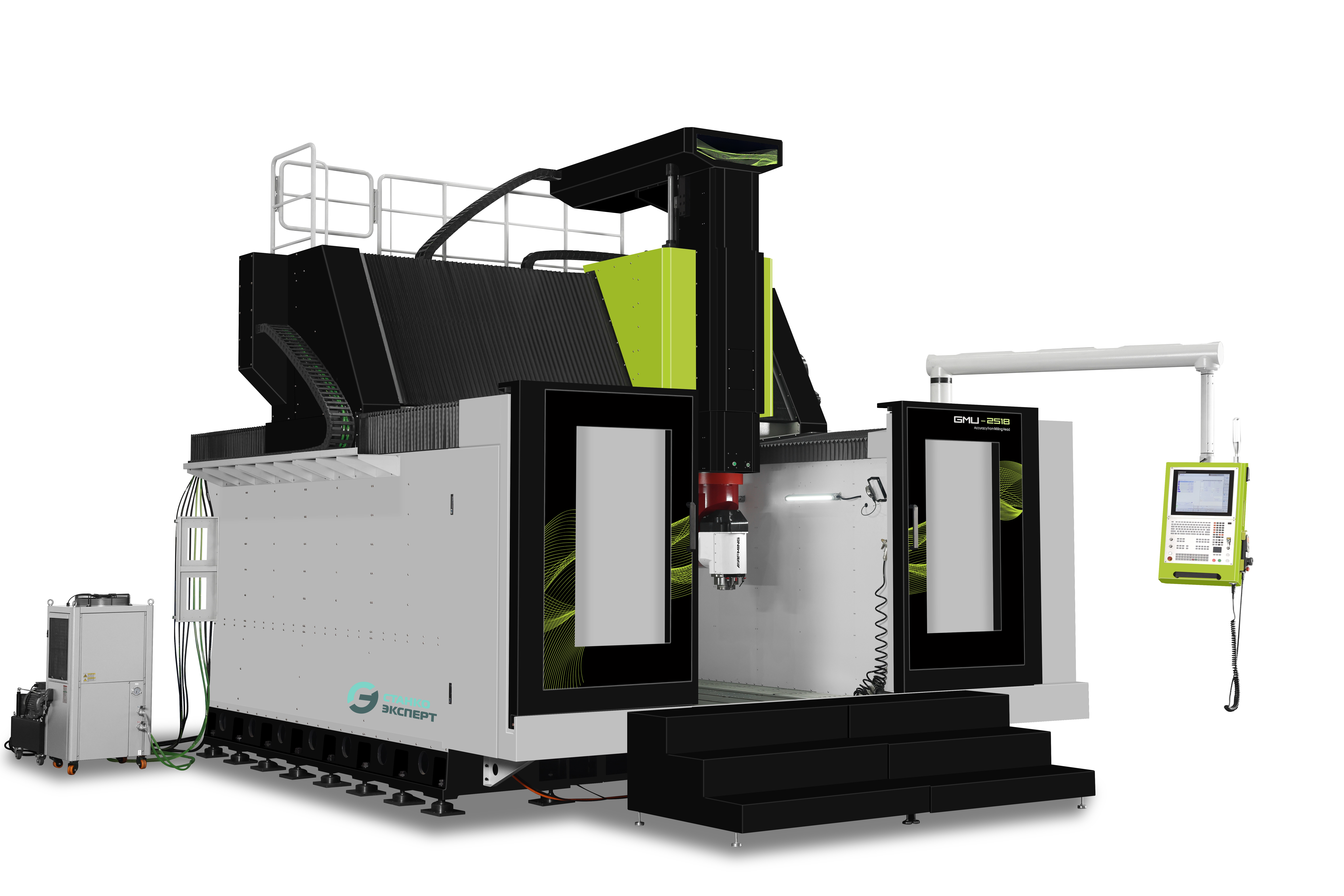

5-осевой обрабатывающий центр с поворотной платформой GMU-2518

Размер рабочего стола / максимальная грузоподъемность: 2500 мм ×1800/8000 кг
Мощность шпинделя: 29/38 квт
Количество инструментов: 26Т
Масса станка: 45000 кг

Преимущества

Одновременная 5-осевая обработка
Высокая скорость обработки деталей до 8000 кг
Облегченная загрузка кран-балкой и большое пространство для установки детали
Ось X/Y/Z представляет собой зубчатый ременной шкив, приводящий в движение ходовой винт, что улучшает быстродействие электромеханической системы
Стандартный швейцарский шпиндель FISCHER с высокой скоростью вращения 24000 об/мин

Назначение Характеристики Как заказать

GMU2518 — это универсальный 5-осевой обрабатывающий центр с поворотным столом с высокой жёсткостью и крутящим моментом, разработанный компанией AFMING. Он особенно хорошо подходит для крупномасштабных пресс-форм, автомобильных запчастей, механического оборудования, деталей конструкций самолётов и других отраслей, где требуется сложная многосторонняя и пятиосевая одновременная обработка.

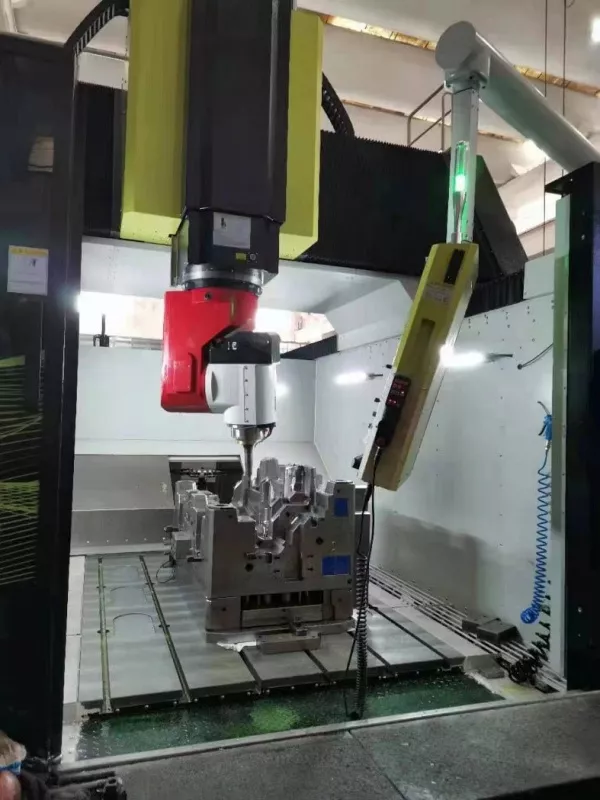

Фрезерный обрабатывающий центр обеспечивает высокоточную обработку корпусных и заготовок в форме тел вращения из стали, алюминия, нержавеющих и жаропрочных сплавов. Фрезерование детали осуществляется за одну установку с 5 разных сторон с максимальной производительностью до 550 см3/мин.

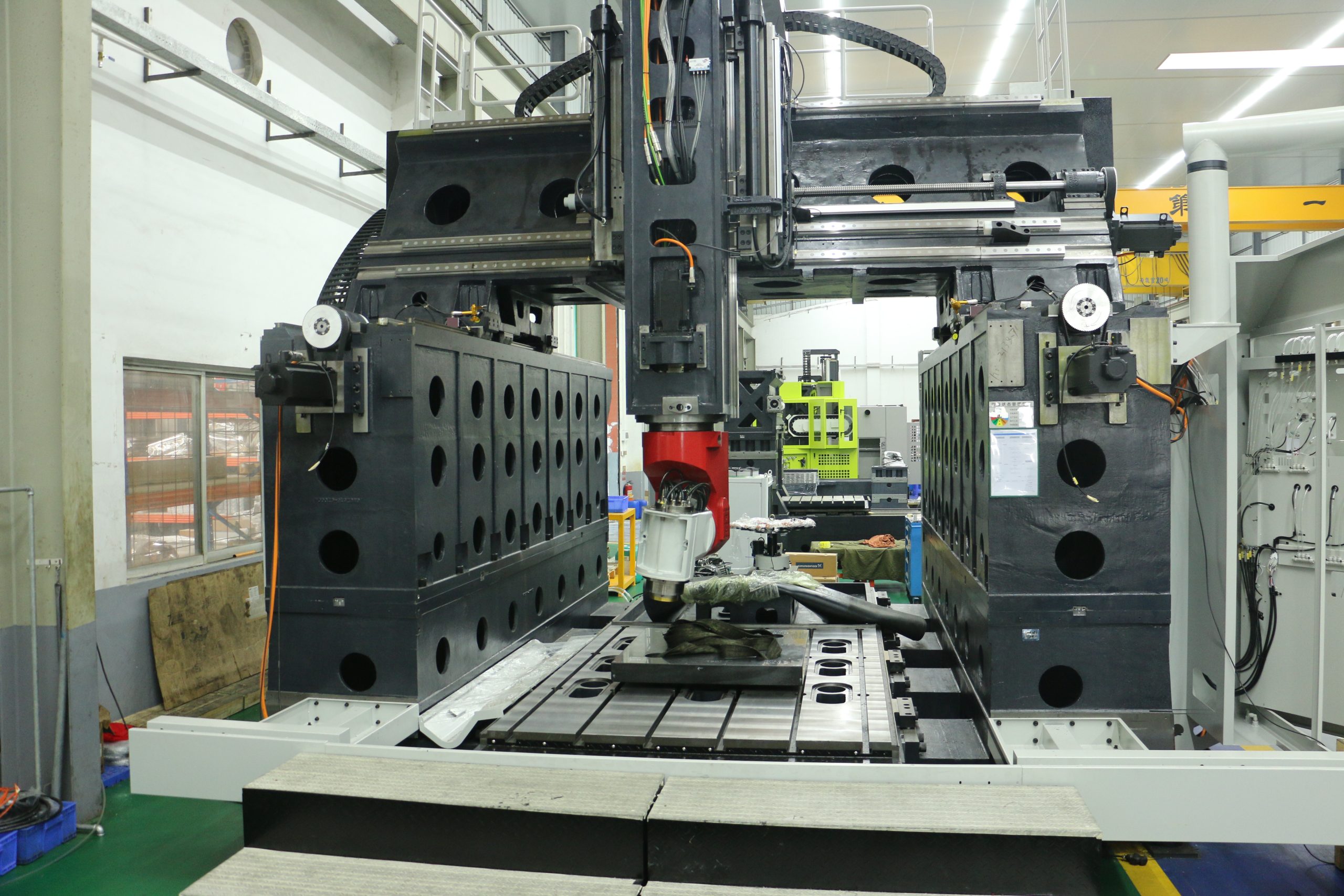

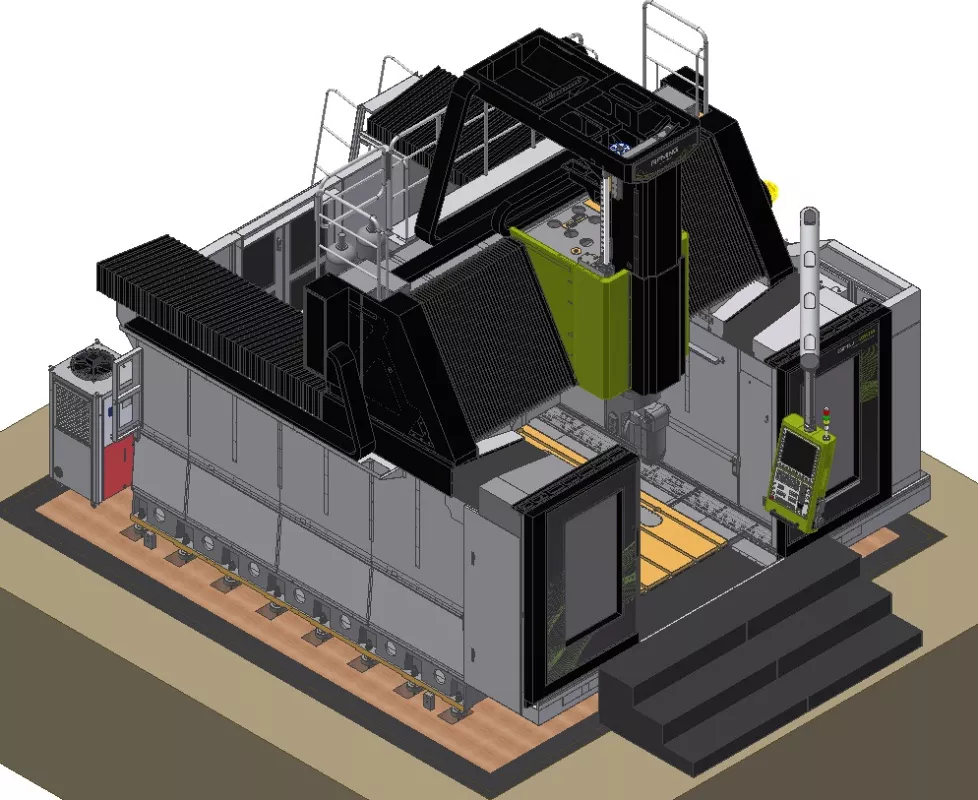

Особенность 5-осевых портальных центров - П-образная конструкция, состоящая из двух колонн, между которыми установлена и прочно зафиксирована направляющая, за счет чего на оборудовании можно выполнять обработку массивных длинных заготовок без ущерба для точности.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

Машиностроение
Авиакосмическая промышленность
Металлургия
Предприятия нефтегазовой сферы
Мебельные фабрики
Автомобильное производство

Перемещение по оси X/Y/Z: 2500/1800/800 мм
Перемещение по оси A/С: 0.48°
Размер рабочего стола / максимальная грузоподъемность: 2500 мм ×1800/8000 кг
Ширина двери колонны: 2700 мм
Расстояние от поверхности рабочего стола до выступа шпинделя: 500-1300 мм
Размер Т-образной канавки: ширина 6шт/28 мм мм
Статический крутящий момент по оси A/тормозной момент: 1600/1200 Н.м
Статический крутящий момент по оси С/тормозной момент: 2000/2000 Н.м
Максимальная частота вращения шпинделя /конический хвостовик: 24000 об/мин/HSK-A63
Мощность шпинделя: 29/38 квт
Крутящий момент шпинделя: 69.4/86.8 Н.м
Быстрое перемещение по оси X/Y/Z: 20/20/20 м/мин
Максимальная скорость подачи для резки: 20 м/мин
Быстрая скорость подачи по оси A/С: 20/20 об/мин
Потребляемая мощность: 80 квт
Точность позиционирования ISO10791-4:1998 по оси X/Y/Z: 0.015/0.015/0.008 мм
Точность позиционирования ISO10791-4:1998 по оси A/С: 12/12 сек
Точность повторяющегося позиционирования ISO10791-4:1998 по оси X/Y/Z: 0.007/0.007/0.005 мм
Точность повторяющегося позиционирования ISO10791-4:1998 по оси A/B: 6/6 сек
Количество инструментов: 26Т
Время смены инструмента (от инструмента к инструменту): 8 сек
Максимальная длина инструмента: 300 мм
Максимальный диаметр инструмента: Φ75/Φ120 мм
Максимальный вес инструмента: 8 кг
Габариты станка(ДхШхВ): 7950 x 5360 х 5600 мм
Масса станка: 45000 кг

Для заказа оборудования необходимо:

Связаться с нашими специалистами и уточнить все параметры станка.
Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10% от стоимости оборудования и мы отгрузим станок.
