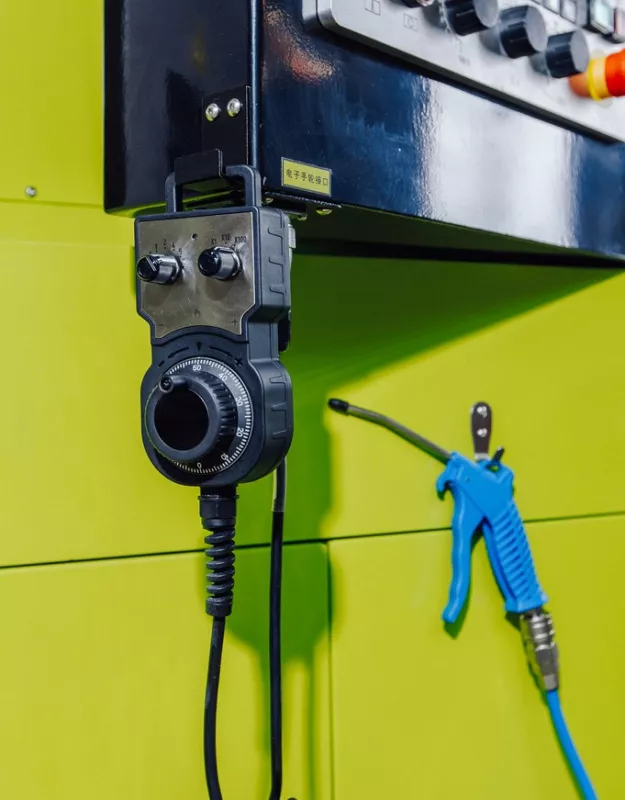

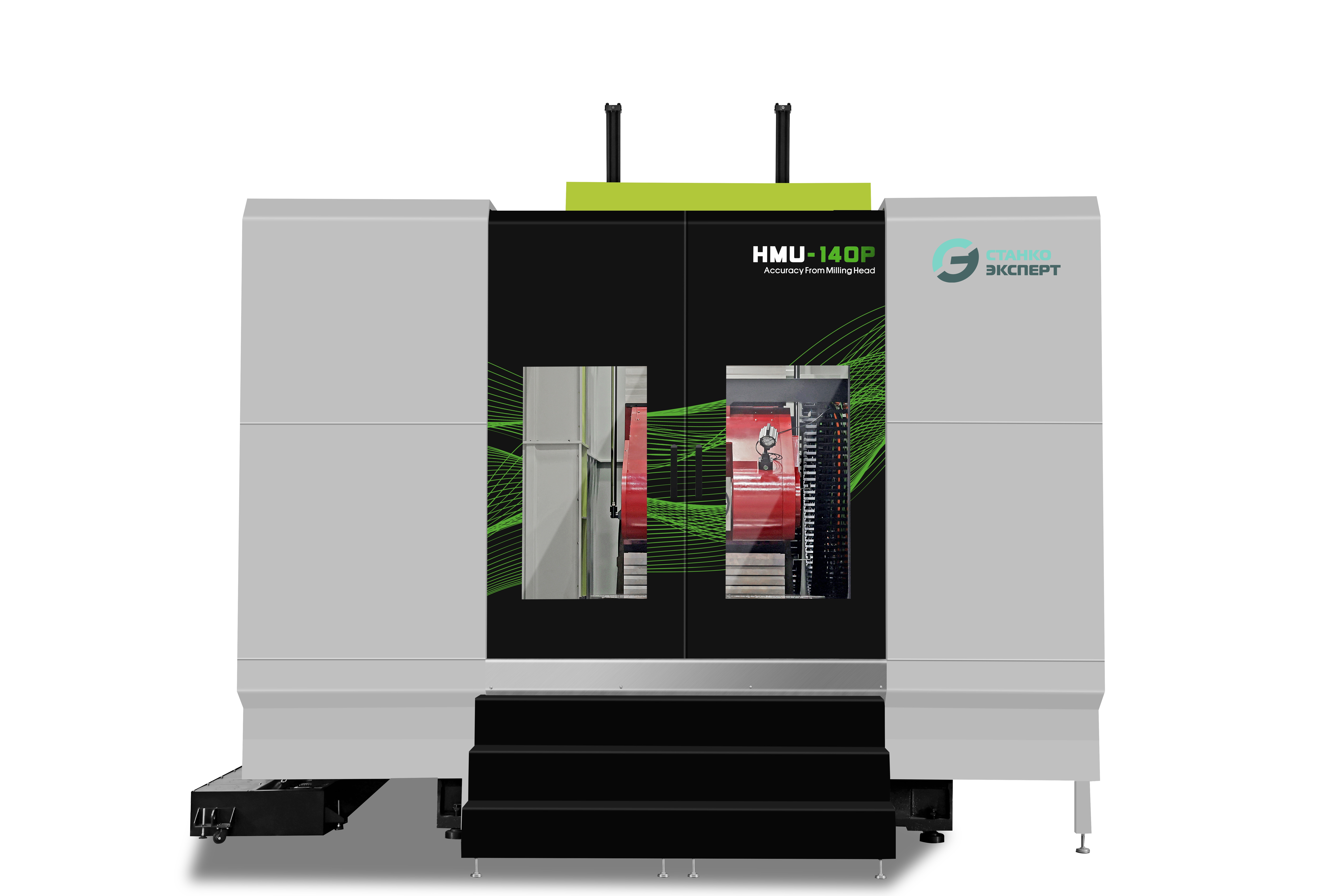

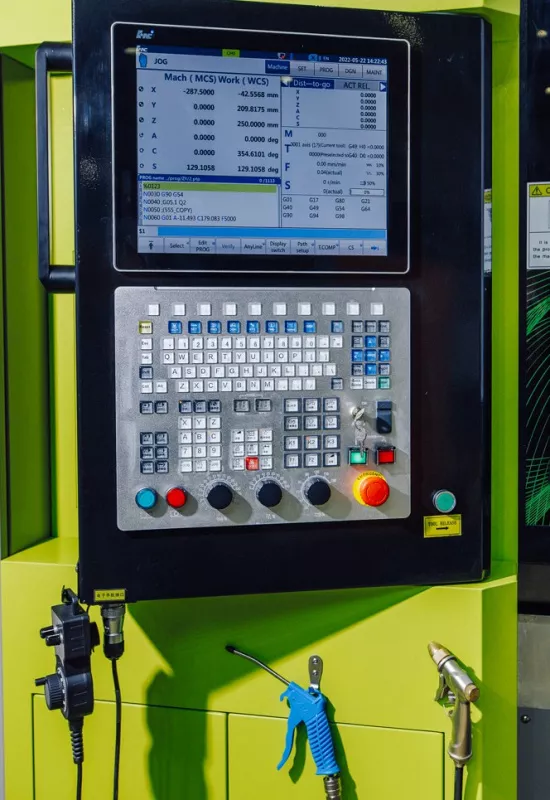

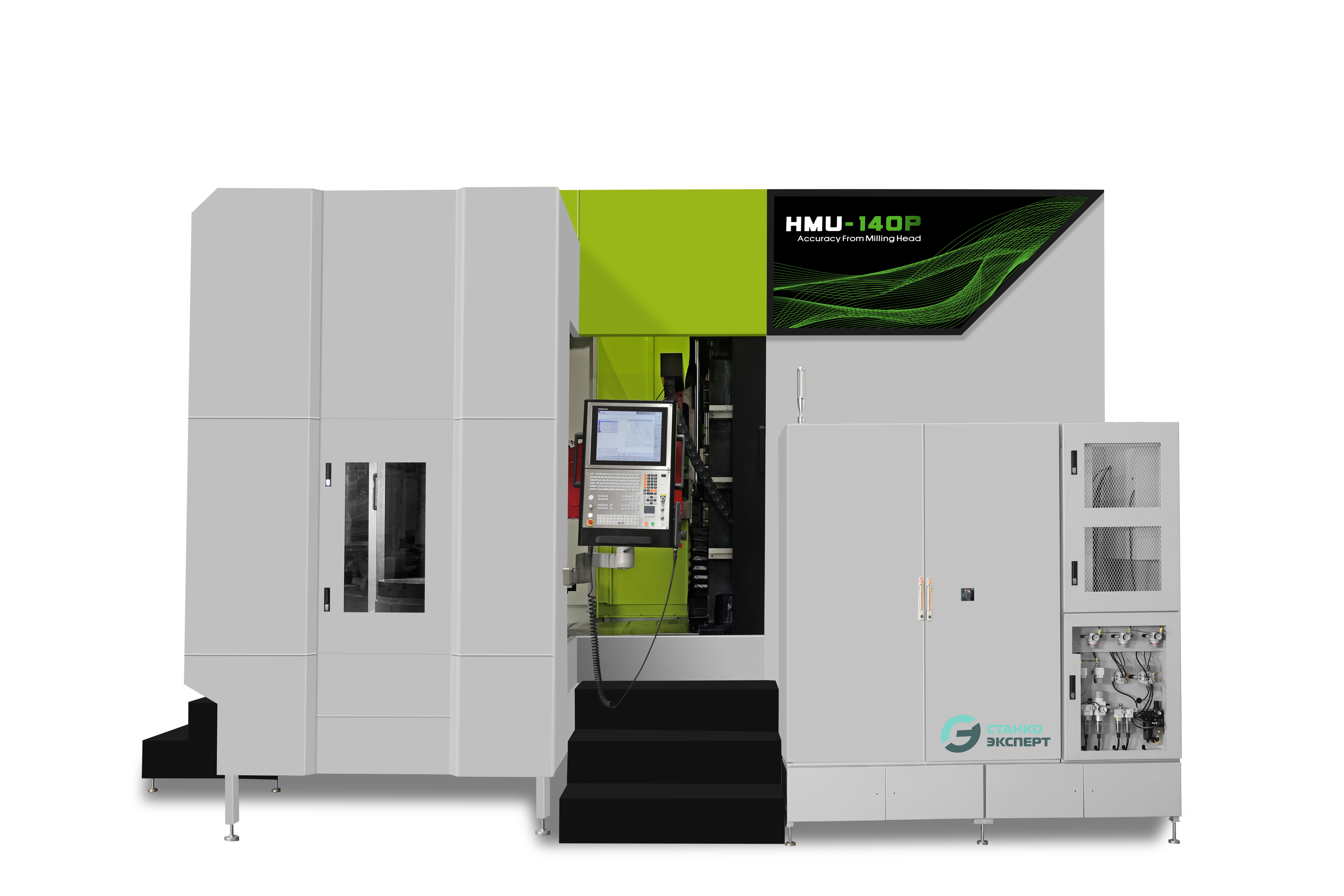

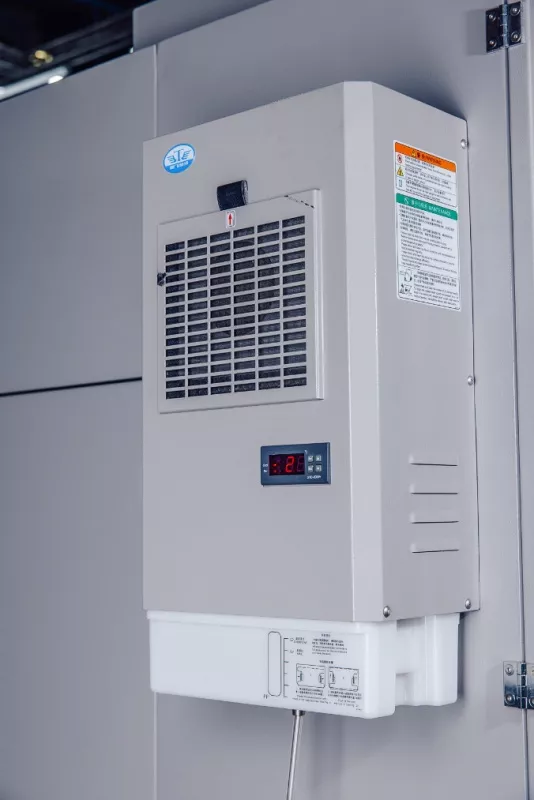

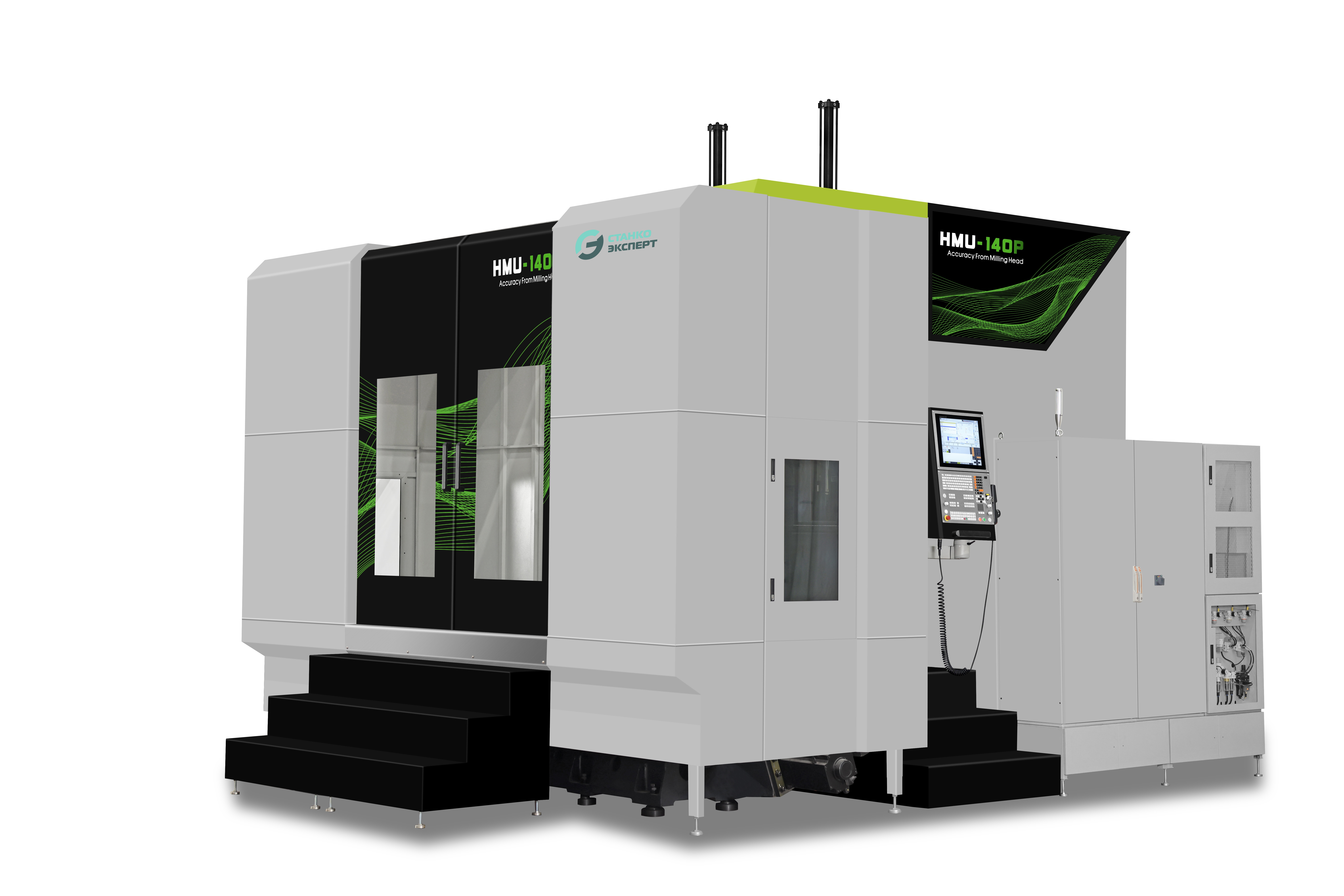

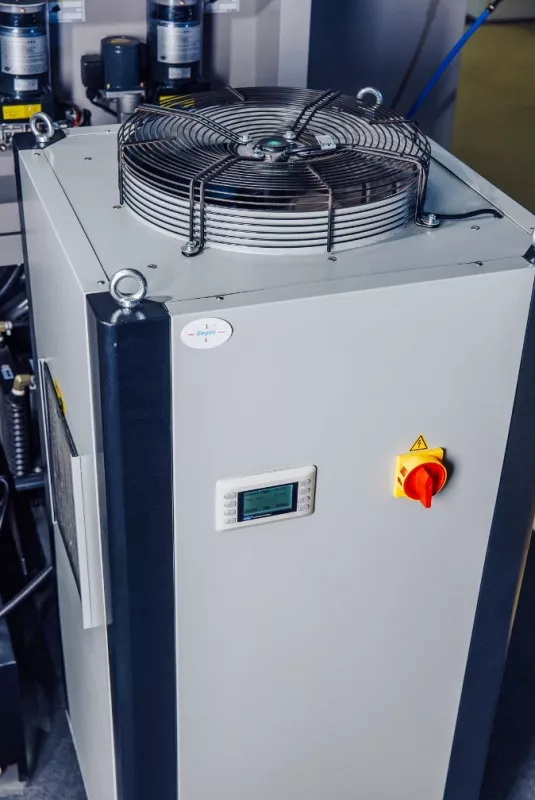

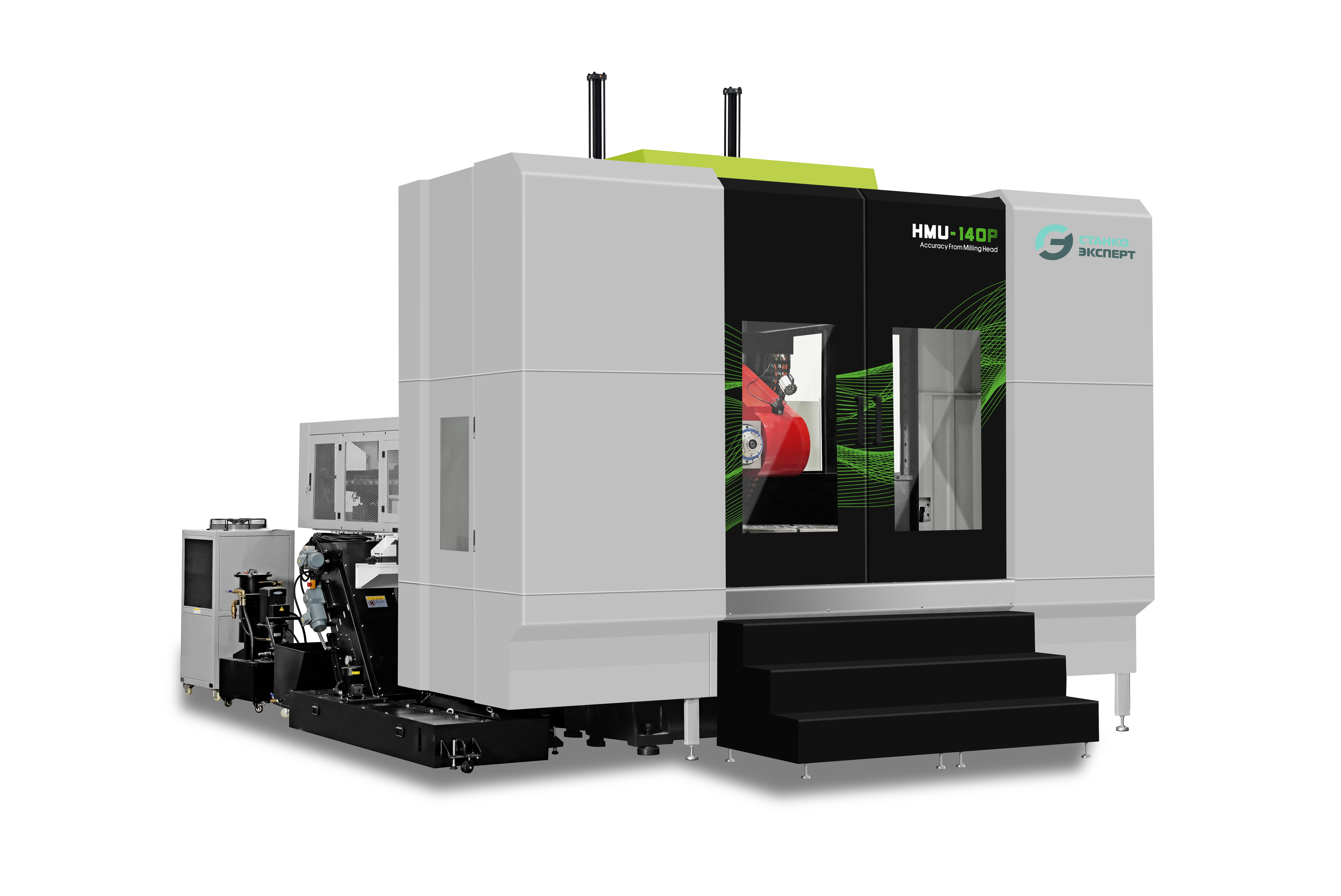

5-осевой горизонтальный обрабатывающий центр HMU-140P для тяжёлой резки

Размер рабочего стола / максимальная грузоподъемность: Φ1400мм/4000кг
Мощность шпинделя: 54/54 квт
Количество инструментов: 40Т
Масса станка: 33000 кг

Преимущества

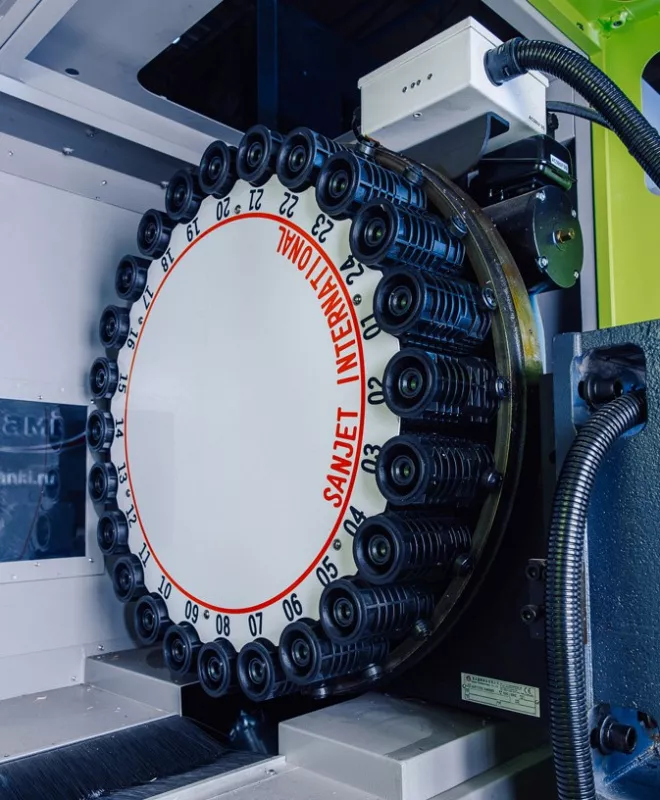

Инструментальный магазин до 30 позиций
Лазерная система измерения инструмента NC4
Система измерения детали OMP40

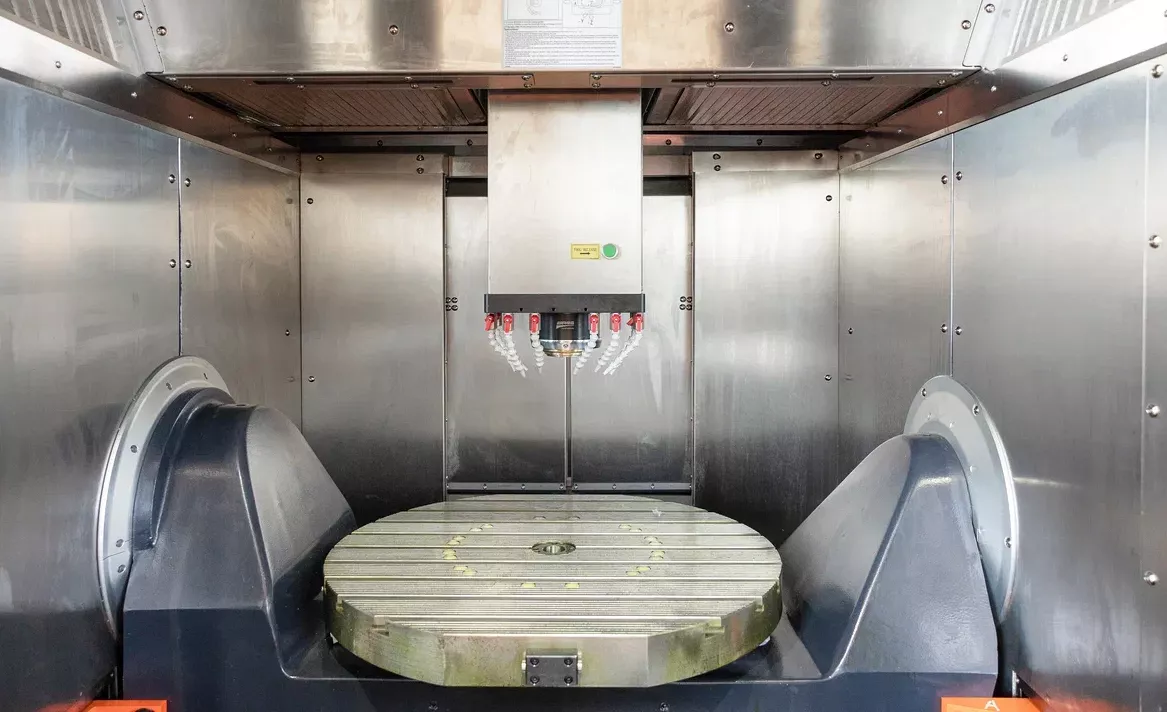

Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
Ось A/B представляет собой передачу с высокой жёсткостью и без люфта, а поворотным подшипником является комбинированный роликовый подшипник YRT. Механическая передача обладает жёсткостью, не уступающей поворотной платформе с крутящим моментом.
Все три оси представляют собой высокоточные шариковые винты + роликовые направляющие, а противовес по оси Y представляет собой высокоточный гидравлический противовес, который обеспечивает отличную реакцию и устраняет проблему чрезмерного износа винта по оси Y, вызванного гравитацией.
В основных компонентах, таких как поворотная головка и поворотный стол, используются импортные подшипники SKF\FAG, а в винтовой опоре — импортные подшипники NSK.

Назначение Характеристики Как заказать

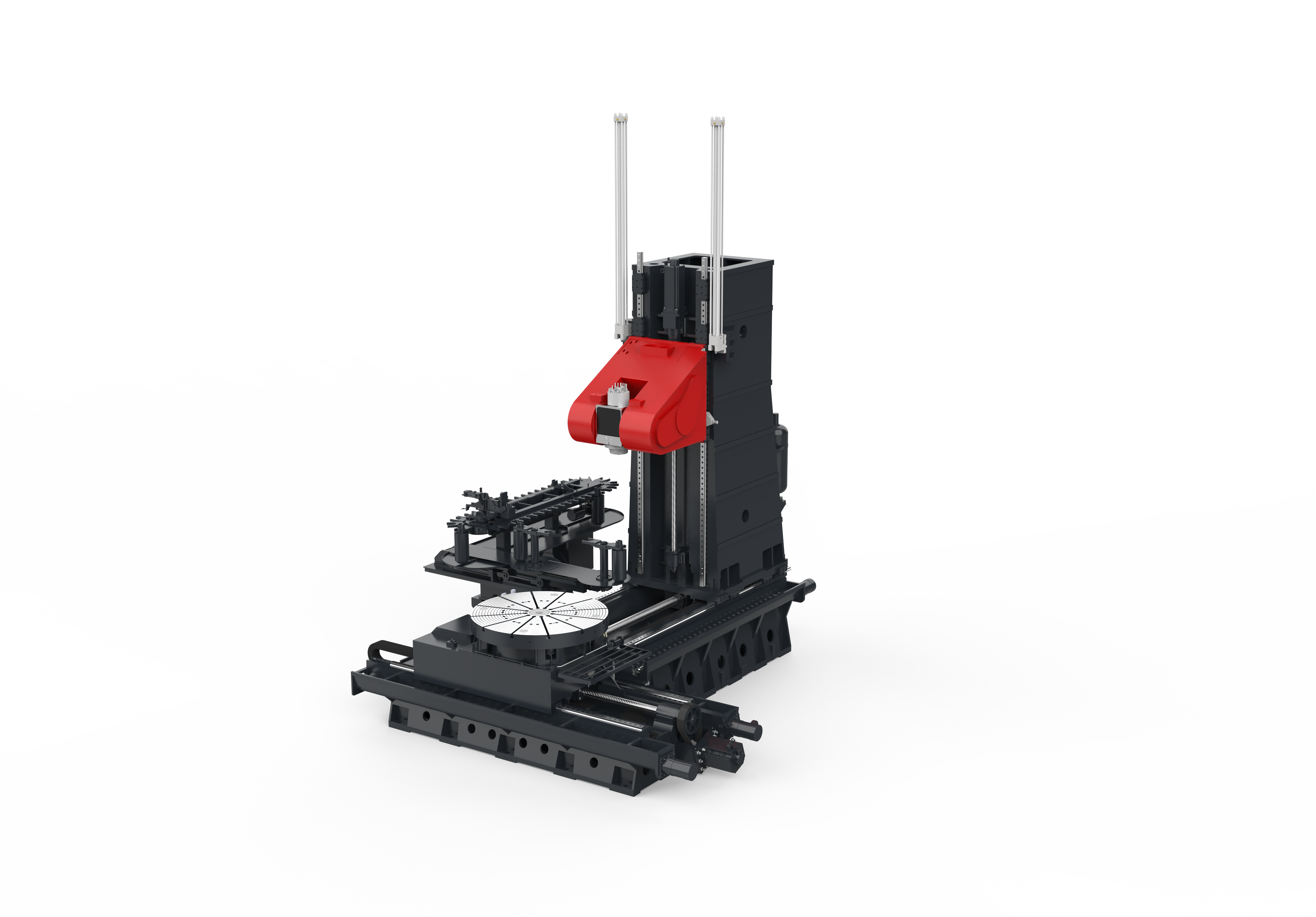

В HMU-140P используется конструкция с горизонтальной подвижной колонной, несущей поворотный стол с зубчатой передачей, обладающий высокой жёсткостью и большим крутящим моментом, а также однорычажную фрезерную головку, которая была разработана компанией AFMING.

Вся конструкция станка жёсткая и чувствительная, что позволяет работать со всеми видами материалов, предъявляющими высокие требования к эффективности и точности обработки. 5-осевой горизонтальный обрабатывающий центр HMU-140P может выполнять тяжёлую вертикальную и горизонтальную обработку по пяти осям одновременно.

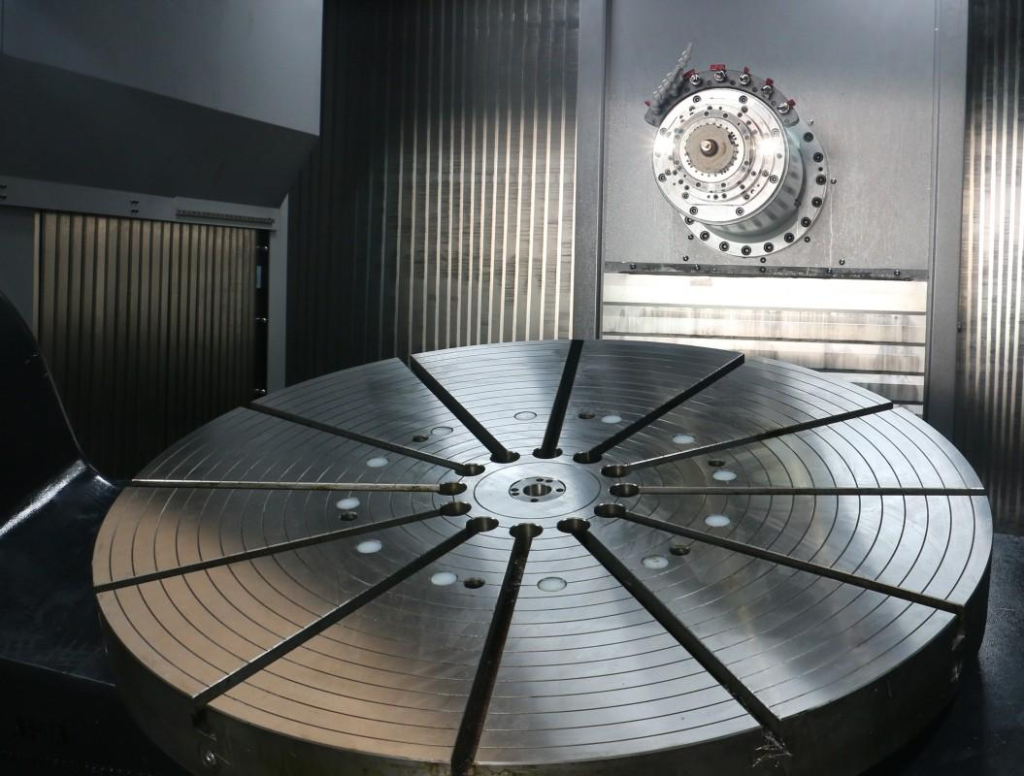

В поворотном столике HMU-140P используется запатентованная технология механической передачи GTRT, которая обеспечивает более высокий крутящий момент, повышенную жёсткость и точность вращения по сравнению с обычными приводами поворотных столиков.

5-осевой горизонтальный обрабатывающий центр HMU-140P с частотой вращения шпинделя 10000 об/мин подходит для высокоточной обработки деталей в гражданской авиации и аэрокосмической отрасли, обеспечивая максимальную эффективность обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

Машиностроение
Авиакосмическая промышленность
Металлургия
Предприятия нефтегазовой сферы
Мебельные фабрики
Автомобильное производство

Перемещение по оси X/Y/Z: 1800/1400/1400 мм
Перемещение по оси A/B: от +60 до-100°/бесконечно
Размер рабочего стола / максимальная грузоподъемность: Φ1400мм/4000кг
Максимальный диаметр зажима рабочего стола: Φ1400 мм
Номинальный крутящий момент по оси A/тормозной момент: 4000/9000 Н.м
Номинальный крутящий момент по оси B/тормозной момент: 5600/13000 Н.м
Максимальная частота вращения шпинделя /конический хвостовик: 12500 об/мин/HSK-A100
Мощность шпинделя: 54/54 квт
Крутящий момент шпинделя: 200/235 Н.м
Быстрое перемещение по оси X/Y/Z: 20/20/20 м/мин
Максимальная скорость подачи для резки: 10 м/мин
Быстрая скорость подачи по оси A/B: 20/15 об/мин
Управление рычажным механизмом: 5 ось
Потребляемая мощность: 110 квт
Минимальный угол индексирования (A, B): 0.001°
Точность позиционирования ISO10791-4:1998 по оси X/Y/Z: 0.01/0.01/0.01 мм
Точность позиционирования ISO10791-4:1998 по оси A/B: 8/8 сек
Точность повторяющегося позиционирования ISO10791-4:1998 по оси X/Y/Z: 0.007/0.007/0.007 мм
Точность повторяющегося позиционирования ISO10791-4:1998 по оси A/B: 5/5 сек
Количество инструментов: 40Т
Время смены инструмента (от инструмента к инструменту): 8 сек
Максимальная длина инструмента: 400 мм
Максимальный диаметр инструмента: Φ125/Φ250 мм
Максимальный вес инструмента: 20 кг
Общая высота станка: 5200 мм
Площадь помещения (Д × Ш): 6900×5600 мм2
Масса станка: 33000 кг

Для заказа оборудования необходимо:

Связаться с нашими специалистами и уточнить все параметры станка.
Подписать договор поставки и внести авансовый платеж в размере 50% от стоимости оборудования.
По готовности отправки оборудования с завода-изготовителя внести еще 40% от стоимости оборудования.
По приходу оборудования на центральный склад в г. Красноярск внести оставшиеся 10% от стоимости оборудования и мы отгрузим станок.
